Digitalizacja zakładu przemysłowego coraz częściej opiera się na skanowaniu laserowym 3D oraz budowie wirtualnej kopii rzeczywistych obiektów. Chmury punktów, modele 3D i integracja z dokumentacją techniczną (np. schematami P&ID) stają się podstawą projektów modernizacyjnych, utrzymania ruchu i zarządzania wiedzą techniczną.
Aby jednak cyfrowa kopia zakładu była wiarygodna, spójna i użyteczna przez lata, konieczny jest element, który bardzo często bywa niedoceniany na etapie planowania – osnowa geodezyjna.

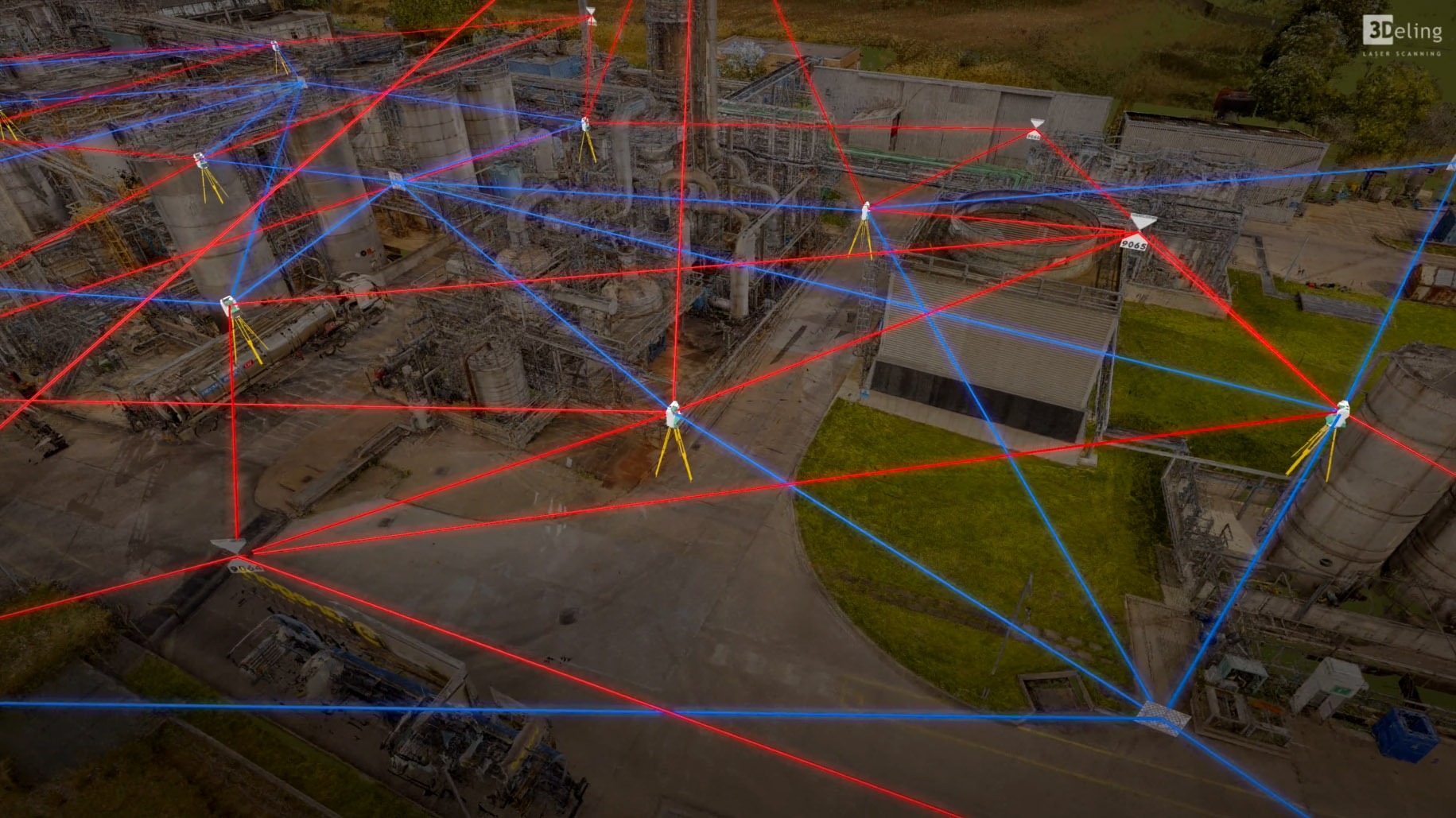

digitalizacja zakladu osnowa geodezyjna skanowanie 3d
Czym jest osnowa w kontekście digitalizacji zakładu?
Osnowa geodezyjna to zbiór stabilnych punktów odniesienia, których położenie zostało jednoznacznie określone w przyjętym układzie współrzędnych, wraz z informacją o dokładności ich wyznaczenia. W praktyce stanowi ona fizyczną podstawę, do której odnoszone są wszystkie pomiary wykonywane w zakładzie.
W kontekście digitalizacji oznacza to, że osnowa:
-
nadaje geometrię i skalę całej cyfrowej dokumentacji,
-
pozwala łączyć dane z różnych kampanii skanowania,
-
umożliwia integrację chmur punktów, modeli 3D i rysunków technicznych.
Bez poprawnie zaprojektowanej osnowy nawet najlepszej jakości skaning laserowy 3D traci swój potencjał.
Dlaczego osnowa jest kluczowa przy skanowaniu laserowym 3D?
Skaning laserowy 3D generuje ogromne ilości danych w postaci chmur punktów. Aby dane te mogły być:
-
łączone w jedną spójną całość,
-
porównywane w czasie,
-
wykorzystywane w projektach modernizacji i rozbudowy,
muszą odnosić się do jednego, wspólnego układu współrzędnych.
Ten sam układ odniesienia może być następnie wykorzystany nie tylko do inwentaryzacji, ale również do wytyczenia obiektów projektowanych w terenie. Oznacza to, że projekt, inwentaryzacja i realizacja odnoszą się do tej samej osnowy geodezyjnej, co eliminuje ryzyko „rozjazdu” pomiędzy stanem istniejącym, dokumentacją projektową a faktycznym pozycjonowaniem obiektów na budowie.
W praktyce pozwala to ograniczyć błędy interpretacyjne, niejednoznaczności w pozycjonowaniu projektów oraz sytuacje, w których odpowiedzialność za niezgodności rozmywa się pomiędzy zespołem wykonującym inwentaryzację, projektantem i wykonawcą robót w terenie.
Osnowa geodezyjna pełni, zatem rolę „szkieletu” cyfrowej kopii zakładu. To dzięki niej:
-
kolejne etapy digitalizacji mogą być realizowane stopniowo,
-
dane z różnych lat pozostają kompatybilne,
-
zmiany w obiekcie są mierzalne i jednoznaczne.
Ma to szczególne znaczenie w zakładach przemysłowych, gdzie digitalizacja jest procesem długoterminowym, a nie jednorazowym projektem.
Osnowa lokalna – rozwiązanie dopasowane do cyfrowej kopii zakładu
W projektach digitalizacji zakładów przemysłowych najczęściej stosuje się lokalną osnowę geodezyjną, często powiązaną z układem państwowym, ale zoptymalizowaną pod potrzeby konkretnego obiektu.
Takie podejście daje wymierne korzyści:
-
oprogramowanie do pracy z chmurami punktów i modelami 3D działa najstabilniej, gdy obiekty opisane są za pomocą niskich, dodatnich współrzędnych – czyli niewielkich wartości liczbowych liczonych w metrach od lokalnego początku układu,
-
układ współrzędnych można ustawić ortogonalnie do osi budynków i instalacji,
-
dane są bardziej czytelne dla projektantów, technologów i zespołów utrzymania ruchu.
Dobrze zaprojektowana osnowa sprawia, że cyfrowa dokumentacja jest intuicyjna w użyciu i łatwa w dalszym rozwijaniu.
Stabilność danych dziś i w przyszłości
Jednym z głównych celów digitalizacji zakładu jest utrzymanie i porządkowanie wiedzy technicznej, szczególnie w obliczu rotacji personelu i zmian organizacyjnych.
Osnowa geodezyjna:
-
zapewnia spójność danych historycznych i aktualnych,
-
umożliwia porównywanie stanu obiektu w różnych momentach czasu,
-
stanowi punkt odniesienia dla przyszłych modernizacji, rozbudów i analiz.
Dzięki temu cyfrowa kopia zakładu nie jest statycznym archiwum, lecz aktywnym narzędziem wspierającym codzienne decyzje techniczne.
Osnowa jako podstawa integracji z dokumentacją techniczną
Pełna wartość cyfrowej kopii zakładu ujawnia się wtedy, gdy dane 3D są połączone z:
-
dokumentacją CAD i CAE,
-
schematami technologicznymi P&ID,
-
informacjami eksploatacyjnymi.
Osnowa geodezyjna umożliwia taką integrację, ponieważ wszystkie elementy odnoszą się do jednego, spójnego układu odniesienia. Przekłada się to na:
-
szybsze przygotowanie projektów modernizacyjnych,
-
lepszą komunikację z firmami projektowymi,
-
ograniczenie ryzyka błędów wykonawczych w terenie.
Podsumowanie: dlaczego digitalizację warto zacząć od osnowy?
Osnowa geodezyjna nie jest dodatkiem do digitalizacji zakładu – jest jej fundamentem. To od niej zależy, czy:
-
dane z różnych okresów będą ze sobą kompatybilne,
-
chmury punktów staną się realnym wsparciem projektowym,
-
cyfrowa kopia zakładu będzie użyteczna przez wiele lat.
Planując skanowanie laserowe 3D i budowę wirtualnej kopii zakładu przemysłowego, warto zacząć od pytania:
czy mamy solidną podstawę odniesienia dla wszystkich danych?
Osnowa geodezyjna to jeden z kluczowych elementów jakości danych w procesie digitalizacji zakładu, ale nie jedyny. W kolejnych artykułach pokażemy, jak na praktyczną użyteczność chmur punktów i modeli 3D wpływają m.in. liczba i rozmieszczenie skanów, dokładność połączonej chmury punktów oraz sposób planowania całego procesu pomiarowego.
