Każdy zakład przemysłowy istnieje jednocześnie w dwóch wersjach. Jedna jest w dokumentacji – rysunki, schematy, modele opisujące jak obiekt miał wyglądać. Druga istnieje w rzeczywistości – z wszystkimi zmianami, przeróbkami i deformacjami, które nagromadziły się przez lata eksploatacji. Dokumentacja mówiąca o tym jak obiekt ma wyglądać to Design Intent. Dokumentacja opisująca jak obiekt wygląda naprawdę – teraz, w tym momencie – to właśnie as-built. Może mieć formę modelu parametrycznego w AVEVA E3D, modelu BIM w Revit, prostszego modelu bryłowego, a czasem samej chmury punktów. As-built to koncepcja, nie format.
I właśnie dlatego, że as-built ma opisywać rzeczywistość, branża przyjęła założenie – błędne – że im dokładniejszy, tym lepszy.
Producenci sprzętu chwalą się dokładnością skanera na poziomie 2-3mm – i projektanci zaczynają zakładać, że chmura punktów, a potem model as-built, muszą być równie precyzyjne. Tymczasem podana dokładność dotyczy pojedynczego stanowiska skanera. W rzeczywistości rozległego zakładu przemysłowego, gdzie dane pochodzą z dziesiątek lub setek stanowisk, łączna dokładność zarejestrowanej chmury jest inna. A dokładność modelu as-built to zupełnie inna rozmowa.
Skąd bierze się mit milimetrowego as-built
Wysoka dokładność skanera nie oznacza, że model as-built powinien wiernie odwzorowywać każde ugięcie rury i każde osiadanie fundamentu. To przekonanie – choć powszechne – jest błędem, który w praktyce generuje modele bezużyteczne do dalszej pracy projektowej.
Czym naprawdę powinien być model as-built

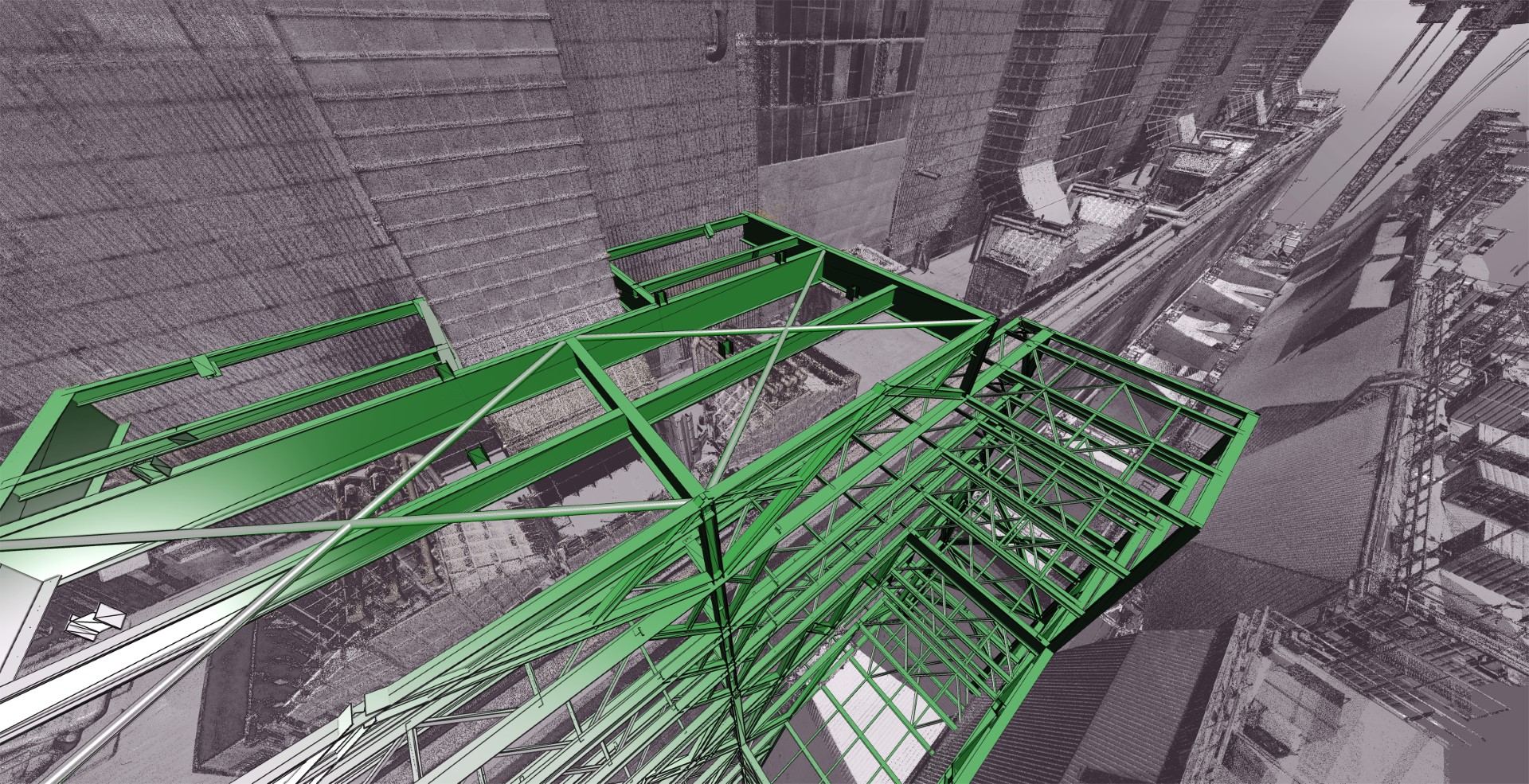

Dobry model as-built jest celowo uproszczony wszędzie tam, gdzie precyzja nie ma znaczenia dla dalszych prac. Ugięcia rurociągów wynikające z ich własnego ciężaru, drobne osiadania konstrukcji, odchylenia które nie wpływają na funkcjonalność instalacji ani nie zagrażają bezpieczeństwu – to wszystko jest w modelu prostowane. Świadomie i celowo.
Powód jest praktyczny: isometryki wygenerowane z rury o kilkunastu nieregularnych załamaniach, wiernie odwzorowanych z chmury punktów, są w praktyce bezużyteczne. Nikt nie jest w stanie na ich podstawie projektować, prefabrykować ani zamawiać elementów. Model musi być użyteczny – a użyteczność wymaga uproszczenia.
Z doświadczenia w pracy z klientami z przemysłu procesowego wiemy, że najlepsze wyniki daje podejście, w którym model as-built jest jak najbliższy design intent – czyli dokumentacji projektowej opisującej jak obiekt miał wyglądać – z precyzyjnym odwzorowaniem tylko tych miejsc, gdzie dokładność ma realne znaczenie dla projektu.
Gdzie precyzja naprawdę ma znaczenie
Nie oznacza to, że dokładność jest nieważna. Wręcz przeciwnie – w określonych miejscach milimetrowa precyzja jest absolutnie krytyczna.
Prefabrykacja i tie-ins

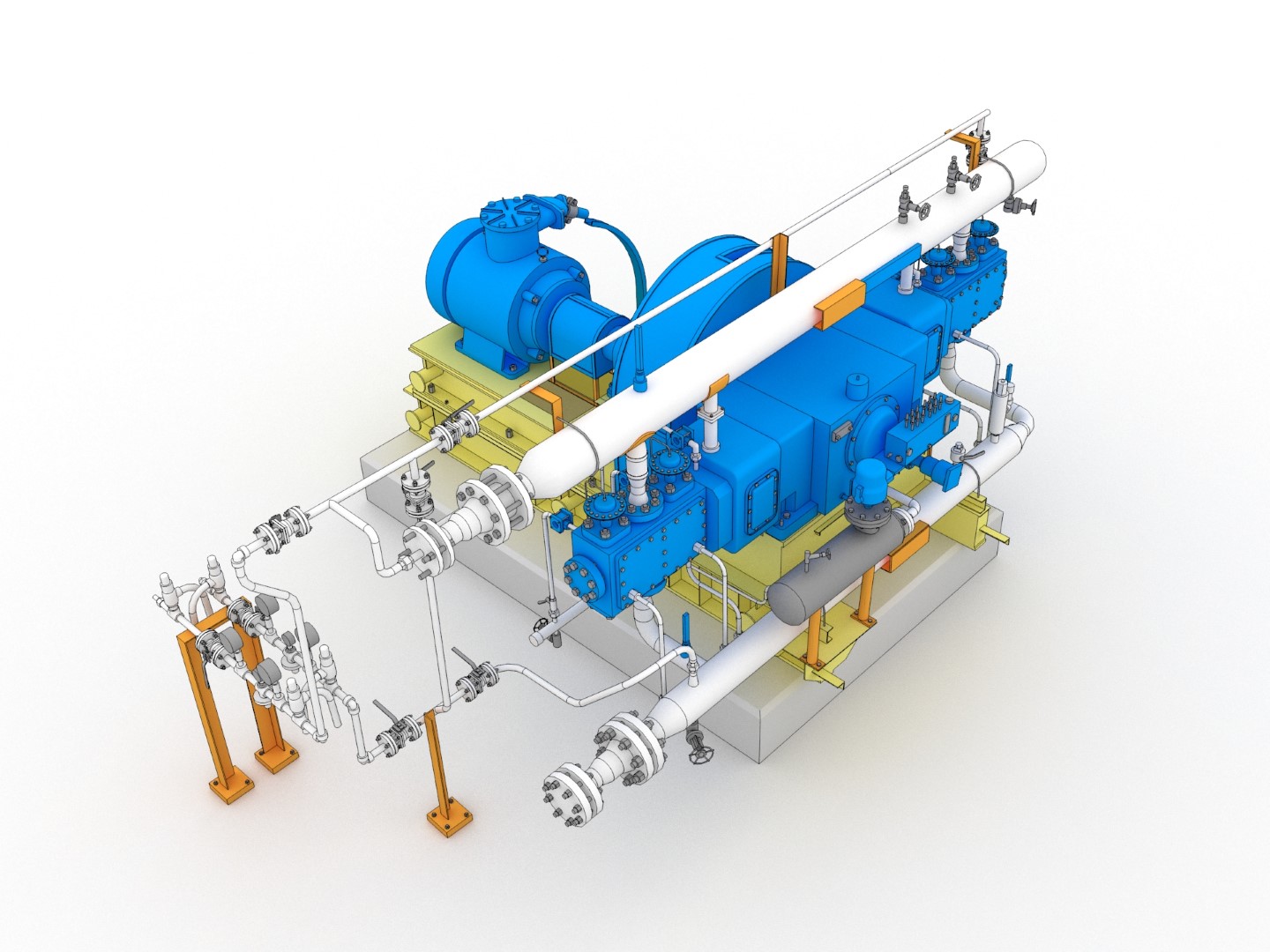

Elementy prefabrykowane poza placem budowy muszą pasować do rzeczywistego stanu instalacji w punktach wpięcia – tzw. tie-ins. Wpasowanie kołnierza wymaga precyzji do 5mm. Tutaj nie ma miejsca na uproszczenia. Natomiast ogólny przebieg rurociągu między punktami wpięcia – tolerancja rzędu 30-50mm jest w zupełności wystarczająca i nie wpływa na jakość dalszych prac projektowych.
Analizy deformacji – to zadanie dla surowej chmury punktów

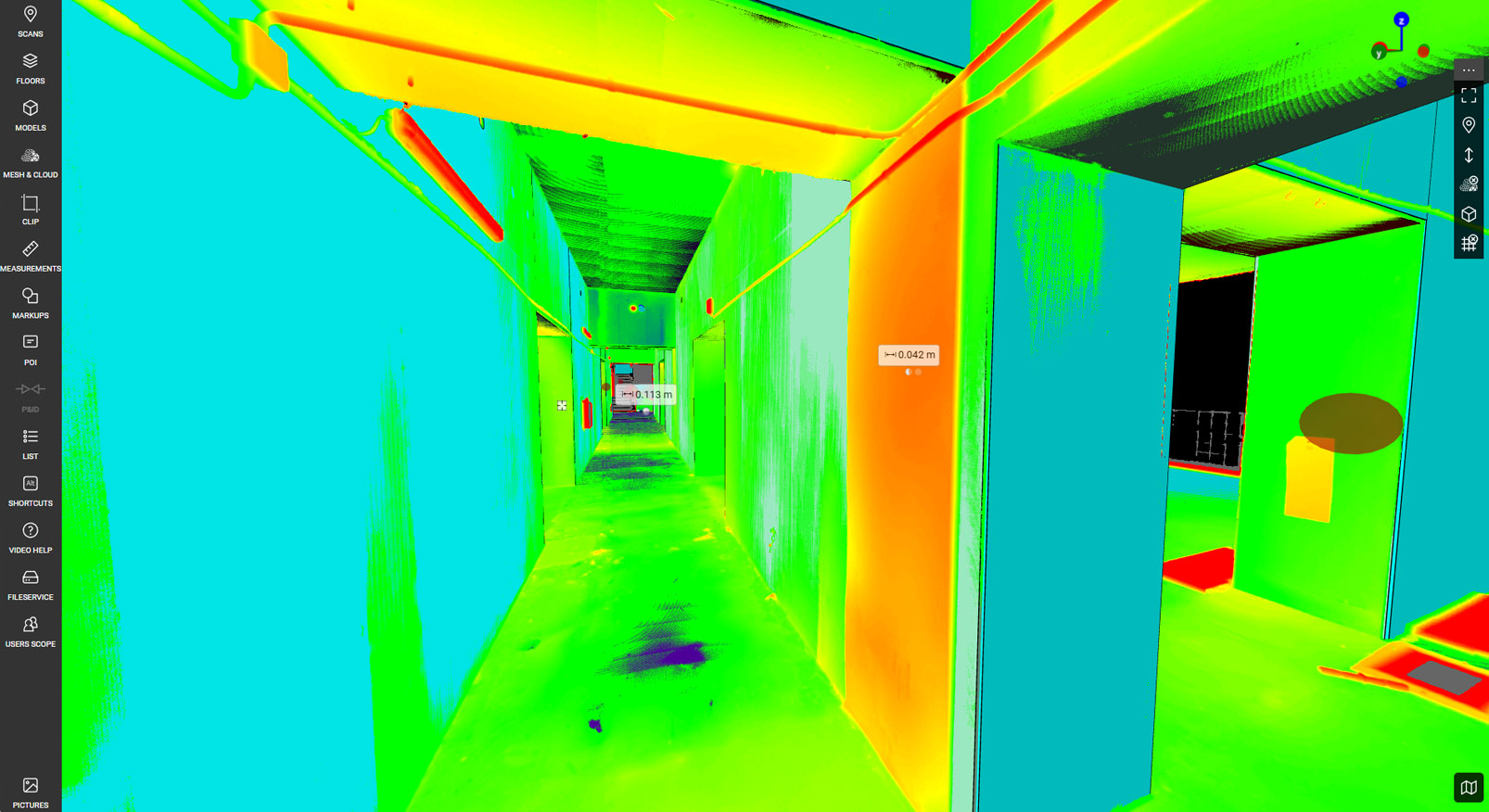

W 3Deling analizy osiadań i deformacji konstrukcji najczęściej realizujemy bezpośrednio na surowej chmurze punktów – dostarcza ona pełnego, nieuproszczonego obrazu geometrii, podczas gdy model as-built jest z założenia uproszczony i prostowany. Porównanie chmury punktów z pierwotną dokumentacją projektową pozwala precyzyjnie zmierzyć odchylenia od stanu idealnego – wychylenia belek od pionu, skręcenia elementów konstrukcji, ugięcia podłóg od idealnej płaszczyzny.
Dlaczego to ma znaczenie dla budżetu
Im model as-built jest bliższy design intent – czyli dokumentacji projektowej opisującej jak obiekt miał wyglądać – i bardziej świadomie uproszczony, tym łatwiejsze i szybsze staje się późniejsze projektowanie i generowanie dokumentacji 2D. To zasada, która w praktyce przekłada się na realne oszczędności czasu na kolejnych etapach projektu.
Nadmierna dokładność modelu – wiernie odwzorowująca każde ugięcie i każdą odchyłkę – nie tylko nie wnosi wartości, ale aktywnie utrudnia pracę. Generuje ciężkie, trudne w obsłudze pliki, bezużyteczne isometryki i dodatkowe koszty modelowania, za które klient płaci, ale których efektów nie może wykorzystać.
As-Built w budownictwie i przemyśle – różne narzędzia, ten sam cel

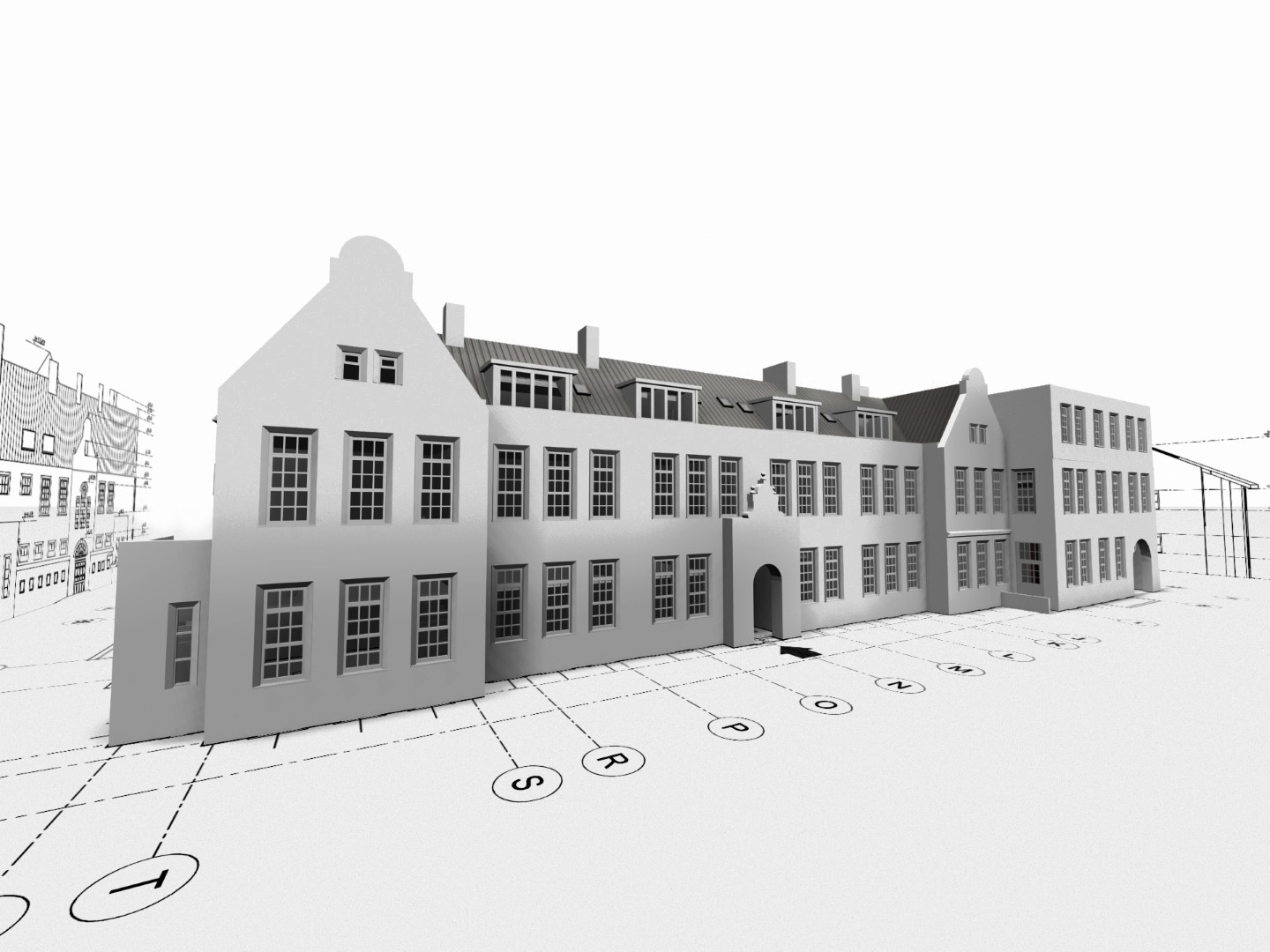

Modelowanie as-built realizowane jest w różnych standardach w zależności od sektora. W budownictwie i architekturze dominuje standard BIM – modele tworzone są w środowiskach takich jak Revit czy OpenBuildings Designer.
W przemyśle procesowym – rafineriach, zakładach chemicznych, elektrowniach – standardem są inteligentne modele instalacji tworzone w systemach takich jak AVEVA E3D, gdzie logika branżowa, specyfikacje rurociągów i powiązania z dokumentacją techniczną są wbudowane w strukturę modelu.
Niezależnie od narzędzia, cel pozostaje ten sam: dostarczenie wiarygodnej, użytecznej reprezentacji rzeczywistego stanu obiektu – nie jak najdokładniejszej, lecz jak najbardziej funkcjonalnej.
Dobry model as-built to nie ten, który odwzorowuje rzeczywistość z milimetrową precyzją w każdym punkcie. To ten, który dostarcza precyzji tam gdzie jest potrzebna – i użytecznego uproszczenia wszędzie indziej. To podejście wypracowane przez zespół 3Deling na podstawie lat pracy w przemyśle procesowym.
