Cel i strategia – jak nie przepłacić za modelowanie 3D?
Wielu inwestorów i kierowników projektów wychodzi z założenia, że proces inwentaryzacji 3D musi kończyć się pełnym, szczegółowym modelem CAD lub BIM. Rzeczywistość inżynieryjna pokazuje jednak, że „więcej” nie zawsze znaczy „lepiej”, a na pewno niemal zawsze oznacza „drożej”. Kluczem do sukcesu jest dopasowanie produktu końcowego do realnego celu biznesowego – i zadanie sobie tego pytania zanim jeszcze ruszy pierwszy skaner.
Cel biznesowy jako wyznacznik zakresu prac
Precyzyjne zdefiniowanie potrzeb projektowych na samym początku pozwala uniknąć generowania zbędnych danych, co bezpośrednio przekłada się na optymalizację budżetu. Wybór odpowiedniego produktu końcowego powinien wynikać z planowanego zastosowania:
Wykrywanie kolizji (Clash Detection)
Jeśli celem jest wyłącznie sprawdzenie, czy planowana instalacja zmieści się w istniejącej przestrzeni, tworzenie pełnego modelu as-built jest najczęściej nieuzasadnionym wydatkiem. Chmura punktów oferuje milimetrową dokładność w zupełności wystarczającą do wykrycia konfliktów z istniejącą infrastrukturą – również z drobnymi elementami jak okablowanie czy wsporniki.
Warto jednak zaznaczyć, że to podejście sprawdza się optymalnie w przypadku niezbyt złożonych układów przestrzennych oraz gdy po stronie klienta lub projektanta jest osoba zaznajomiona z obsługą chmury punktów. W bardziej skomplikowanych sytuacjach lub przy braku takiego zaplecza po stronie użytkownika – model CAD pozostaje bezpieczniejszym wyborem.

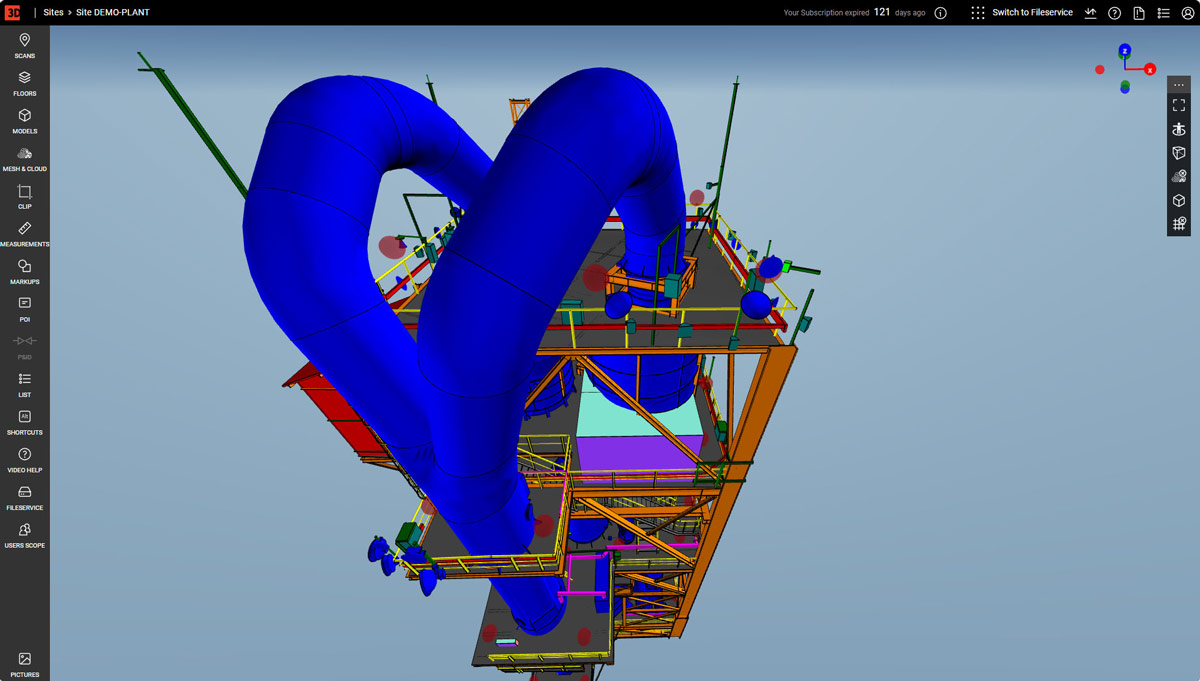

Co istotne, dane są dostępne natychmiast po skanowaniu – platforma Webpano umożliwia przeglądanie chmury punktów, wykonywanie pomiarów i weryfikację detali w przeglądarce, bez czekania na gotowy model i bez potrzeby instalowania specjalistycznego oprogramowania. Więcej o tym, jak przebiega analiza kolizji na podstawie chmury punktów, można przeczytać tutaj.
Dokumentacja projektowa / As-Built
Pełne modelowanie – w standardzie CAD lub BIM – jest uzasadnione wtedy, gdy dane mają być wielokrotnie wykorzystywane w różnych procesach inżynieryjnych: przy projektowaniu modernizacji, prefabrykacji elementów instalacji, koordynacji branżowej czy budowie Cyfrowego Bliźniaka. W takich przypadkach inwestycja w kompletny model zwraca się poprzez oszczędności na kolejnych etapach projektu.
Potrzeby częściowe
W 3Deling wypracowaliśmy podejście, które pozwala uniknąć modelowania tego, co nie jest potrzebne. Gdy modernizacji podlega jedynie wybrany fragment zakładu, tworzenie modelu całego obiektu jest marnotrawstwem. Rozsądnym wyborem jest tutaj model częściowy, obejmujący wyłącznie obszar lub dziedzinę bezpośrednio związaną z planowaną inwestycją. Inną opcją, jest model przyrostowy – rozwijany stopniowo wraz z kolejnymi etapami inwestycji. To również rozwiązanie wypracowane przez zespół 3Deling – model rośnie razem z projektem i budżetem klienta.
Modelowanie selektywne – minimum danych, maksimum funkcjonalności
Modelowanie selektywne zakłada skupienie się wyłącznie na elementach niezbędnych do realizacji konkretnego zadania inżynieryjnego. Zamiast odwzorowywać całość instalacji, modelowaniu poddaje się tylko to, co rzeczywiście jest potrzebne – rurociągi powyżej określonej średnicy, kluczowe węzły i krućce, wybrane konstrukcje wsporcze, urządzenia podlegające wymianie, większe obiekty jak zbiorniki czy reaktory, lub strefy bezpośrednio sąsiadujące z planowaną inwestycją.
Takie podejście przynosi wymierne korzyści na kilku poziomach. Model jest bardziej przejrzysty i łatwiejszy w analizie, bo nie zawiera zbędnego „szumu informacyjnego”. Czas realizacji jest krótszy. A co najważniejsze – budżet pozostaje pod kontrolą.
Warto przy tym pamiętać, że sama chmura punktów pozostaje dostępna jako pełny kontekst przestrzenny dla całego obiektu. Modelowaniu poddaje się tylko wybrane elementy, podczas gdy reszta otoczenia istnieje w formie precyzyjnej chmury – gotowej do pomiarów i analiz w każdej chwili.
Modelowanie iteracyjne – rozłożenie kosztów w czasie
Gdy budżet lub harmonogram są ograniczone, nie oznacza to konieczności rezygnacji z modelu na rzecz samej chmury punktów. Modelowanie iteracyjne pozwala na rozłożenie kosztów w czasie i stopniowe rozbudowywanie modelu wraz z postępem projektu i dostępnością środków.
Proces przebiega w dwóch głównych etapach:
Dwa etapy modelowania iteracyjnego

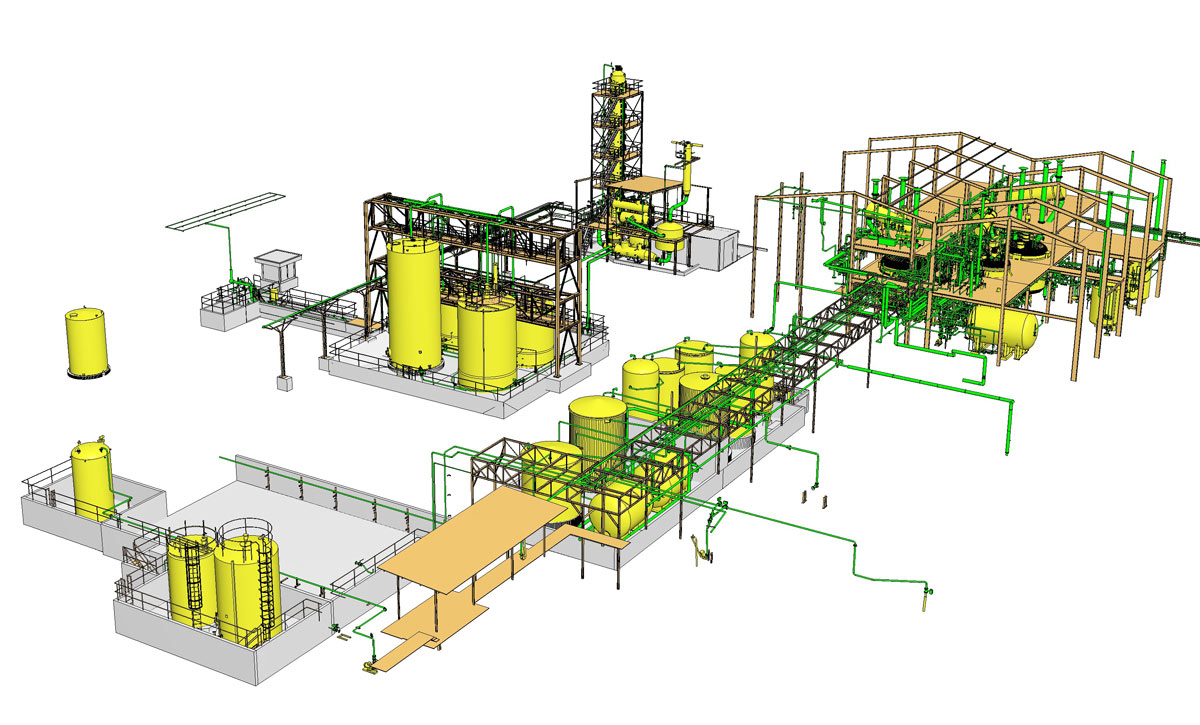

Etap 0 – bryłowy model CAD: Punktem wyjścia jest model oparty na prostych bryłach geometrycznych – walcach, prostopadłościanach, stożkach – odwzorowujący geometrię i położenie elementów instalacji w przestrzeni. Model nie zawiera jeszcze atrybutów technicznych ani logiki branżowej. Pod względem nakładu pracy etap 0 stanowi ok. połowy całego procesu modelowania. Istotna jest też kwestia techniczna: modelowanie musi być prowadzone w ścisłym reżimie geometrycznym. Użycie nieodpowiednich brył lub narzędzi może skutkować tym, że po imporcie do środowiska CAE geometria zostanie przekonwertowana na siatkę mesh – nieedytowalną i bezużyteczną do dalszych prac projektowych. Warto też zaznaczyć, że nie wszystkie elementy instalacji są na tym etapie modelowane jako bryły – elementy katalogowe, takie jak kolanka, są pobierane z predefiniowanych bibliotek dopiero na etapie 1.
Etap 1 – model inteligentny: Bryłowy model CAD staje się szkieletem, na który nakładane są specyfikacje, atrybuty techniczne i logika branżowa w zaawansowanych systemach klasy przemysłowej, takich jak AVEVA E3D. Każdy element instalacji otrzymuje swoją „kartę charakterystyki” – numer linii, specyfikację materiałową, parametry robocze, powiązania z dokumentacją techniczną. Model przestaje być tylko reprezentacją przestrzeni, a staje się inteligentną bazą danych technicznego obiektu.
Kluczową zaletą tego podejścia jest ciągłość pracy. Geometria stworzona na etapie 0 nie jest porzucana ani przerabiana od zera – stanowi fundament, na którym budowany jest model etapu 1. Warto jednak pamiętać, że między oboma etapami pojawia się często luka informacyjna: do uzupełnienia modelu o atrybuty techniczne potrzebne są dane od osób odpowiedzialnych po stronie klienta – specyfikacje, numery linii, klasy materiałowe. Platforma Webpano może pełnić tu rolę praktycznego narzędzia komunikacji: umożliwia wskazanie konkretnych elementów bezpośrednio w modelu lub chmurze punktów i zebranie brakujących informacji przed przystąpieniem do etapu 1. Szerzej rzecz ujmując, Webpano daje projektantom, podwykonawcom i służbom utrzymania ruchu zdalny dostęp do skanów i modeli bezpośrednio w przeglądarce internetowej – bez potrzeby instalowania specjalistycznego oprogramowania, z dowolnego miejsca na świecie. To podejście – wypracowane przez zespół 3Deling na podstawie doświadczeń z projektów w przemyśle procesowym – pozwala na rozbudowywanie modelu dokładnie w tempie, na jakie pozwala budżet, harmonogram i dostępność danych.
Fundament każdej inwentaryzacji
Niezależnie od wybranego zakresu modelowania, jakość końcowego produktu zależy od jakości danych wejściowych. Poprawnie wykonana osnowa geodezyjna oraz kompletna, precyzyjnie zarejestrowana chmura punktów mają istotny wpływ na jakość końcowego produktu – im solidniejsze dane wejściowe, tym bardziej wiarygodny i użyteczny model. Zagadnienia te zostały szczegółowo omówione w poprzedniej serii artykułów:
Osnowa geodezyjna – fundament cyfrowej kopii zakładu przemysłowego
Jakość danych w skanowaniu 3D: dlaczego liczba skanów ma większe znaczenie niż rozdzielczość
Dokładność połączonej chmury punktów – fundament rzetelnej inwentaryzacji 3D
Strategiczne podejście do modelowania 3D to przede wszystkim świadome zarządzanie zakresem danych. Wybór metod selektywnych lub etapowych pozwala na dostarczenie maksymalnej funkcjonalności przy zachowaniu optymalnych kosztów inwestycji.
W następnym artykule: Nie każdy model 3D to model CAD – różnica, która może kosztować.
Chcesz sprawdzić, która strategia modelowania będzie najbardziej efektywna dla Twojego projektu? Skontaktuj się z nami – nasi eksperci przeanalizują Twoje potrzeby i przygotują dedykowaną ofertę.
