Gdy dostępnych jest kilka rozwiązań, kluczowe staje się doświadczenie – to ono pozwala dobrać właściwe narzędzie do konkretnego zadania.
-

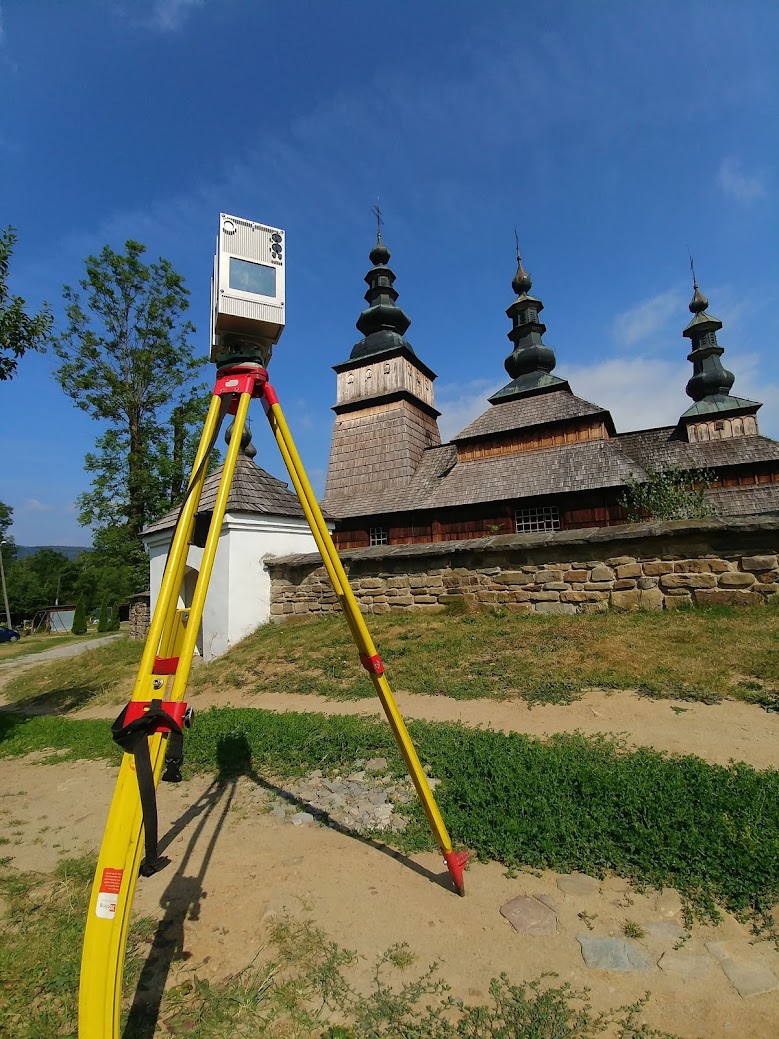

- Terrestrial laser scanner capturing precise 3D data of a historic wooden building.
-

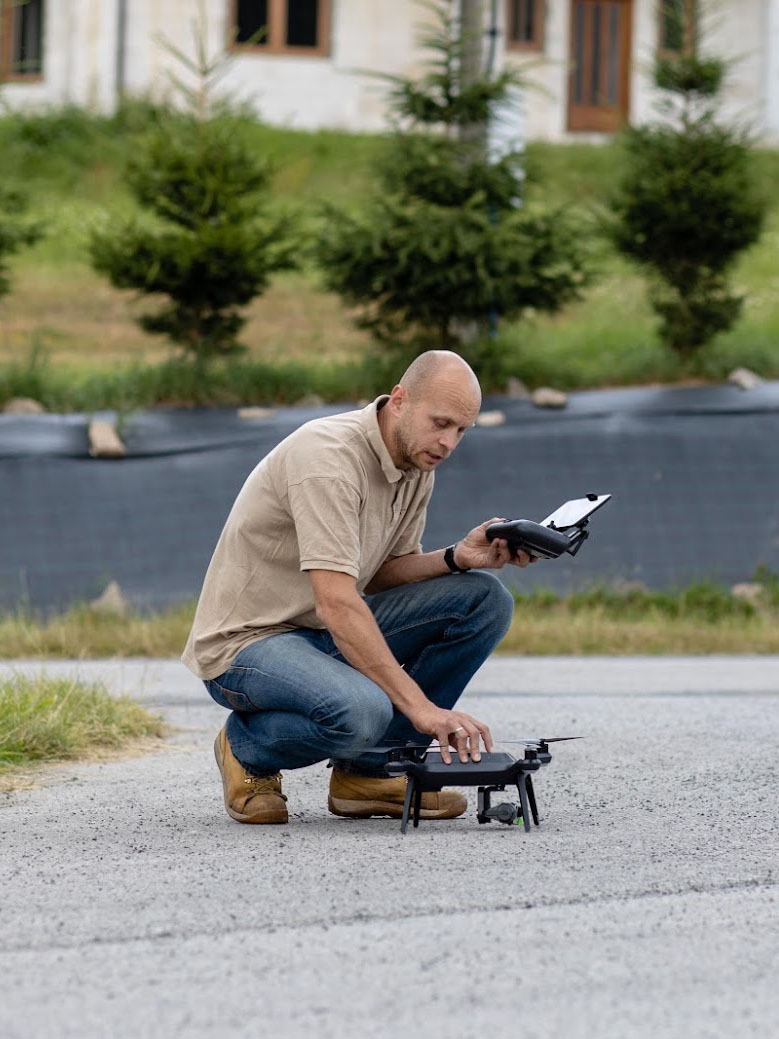

- Drone prepared for aerial photogrammetry and 3D site mapping.
Czym jest skanowanie laserowe?
Skanery laserowe rejestrują miliony punktów, wykorzystując technologię pomiaru czasu przelotu wiązki (time-of-flight) lub przesunięcia fazowego (phase-shift), aby bardzo precyzyjnie mierzyć odległości. Zebrane dane przekształcane są następnie w gęstą i niezwykle dokładną chmurę punktów 3D.
Można powiedzieć, że skanowanie laserowe pozwala uchwycić „geometrię” obiektu z wyjątkową dokładnością. Więcej o chmurze punktów można przeczytać w artykule na naszym blogu: Co to jest chmura punktów i jakie ma zastosowania?
Czym jest fotogrametria?
Fotogrametria wykorzystuje zdjęcia wykonywane z wielu perspektyw – przy użyciu kamer ręcznych lub dronów. Setki, a nawet tysiące nachodzących na siebie fotografii 2D przekształcane są w trójwymiarową siatkę (mesh) modelu 3D.
To metoda, która przede wszystkim rejestruje „wygląd” obiektu, a następnie na tej podstawie odtwarza jego geometrię. Więcej na ten temat znajdziesz w artykule: Czym jest fotogrametria?
Kiedy skanowanie laserowe jest najlepszym wyborem?
Największą zaletą skanowania laserowego jest bardzo wysoka dokładność. Dane osiągają precyzję na poziomie milimetrów, co czyni tę metodę idealną do analiz konstrukcyjnych, wykrywania kolizji instalacji (MEP clash detection) czy wszelkich projektów wymagających perfekcyjnych pomiarów.
Skanery wykonują bezpośrednie pomiary, dzięki czemu są w dużej mierze odporne na błędy wynikające z oświetlenia, faktury powierzchni czy wzorów materiału. Co więcej, działają również w całkowitej ciemności – dlatego doskonale sprawdzają się w miejscach takich jak kopalnie czy tunele. Nasze realizacje z Kopalni Soli w Wieliczce oraz projekty skanowania tuneli w Szwecji stanowią przykład zastosowania tej technologii w wymagających warunkach.
Fotogrametria – kiedy warto ją wybrać?
Największą zaletą fotogrametrii jest niski koszt na starcie. Profesjonalny dron i wysokiej klasy aparat są zdecydowanie tańsze niż naziemny skaner laserowy. Gdy nie jest wymagana wysoka precyzja, zdjęcia mogą zostać wykonane nawet przy użyciu smartfona, a następnie przetworzone w model siatkowy 3D.
To, co fotogrametria traci na dokładności, nadrabia realizmem wizualnym. Doskonale odwzorowuje kolory, materiały, spękania i detale powierzchni. Dlatego świetnie sprawdza się przy ocenie stanu technicznego, analizach elewacji, dokumentacji architektonicznej oraz przy tworzeniu atrakcyjnych wizualnie materiałów dla klientów.
Dodatkowo zdjęcia wykonywane dronem pozwalają zebrać dane w miejscach, do których skaner laserowy nie zawsze ma dostęp.
-

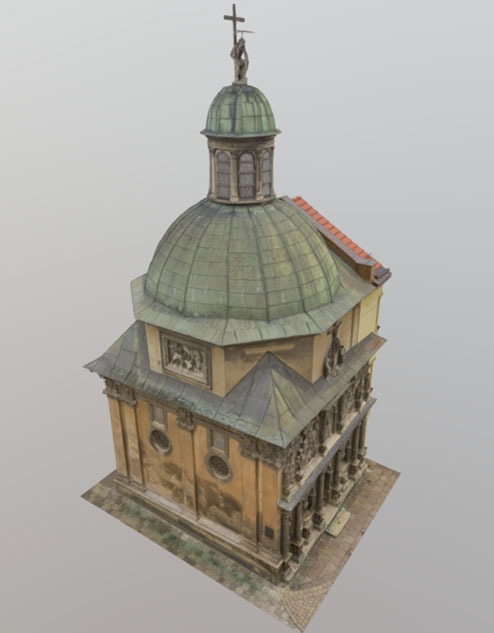

- Model 3D Kaplicy Boimów we Lwowie wykonany metodą fotogrametrii.
-

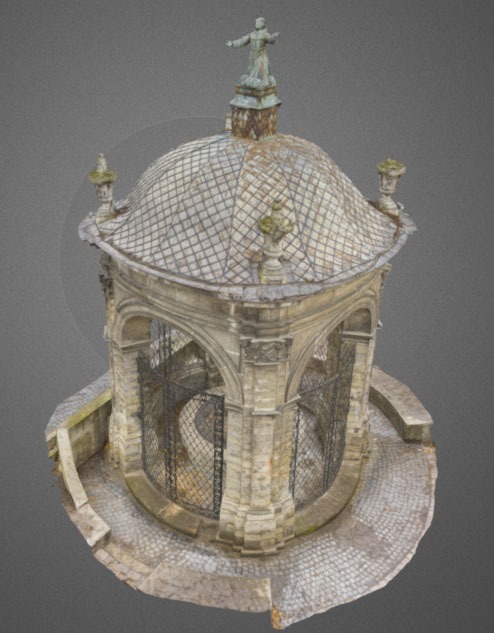

- Model 3D Studni św. Jana z Dukli we Lwowie wykonany z użyciem fotogrametrii.
Co wybrać: skanowanie laserowe czy fotogrametrię?
Warto odpowiedzieć sobie na kilka kluczowych pytań.
1. Jakiej dokładności wymaga projekt?
Jeśli potrzebna jest dokładność na poziomie milimetrów – najlepszym wyborem będzie skanowanie laserowe. Bezpośrednie pomiary zapewniają precyzyjne odwzorowanie geometrii, idealne do analiz konstrukcyjnych czy wykrywania kolizji.
Jeśli wystarczająca jest dokładność centymetrowa – fotogrametria będzie odpowiednim rozwiązaniem. Pozwala tworzyć bogate wizualnie modele siatkowe (mesh), idealne do raportów, wizualizacji i dokumentacji.
2. W jakim środowisku pracujesz?
Skanowanie laserowe najlepiej sprawdza się w złożonych przestrzeniach wewnętrznych, przy powierzchniach odbijających światło, szkle oraz w warunkach słabego oświetlenia. Jest znacznie mniej podatne na problemy wynikające z refleksów czy ciemności.
Fotogrametria z wykorzystaniem drona doskonale sprawdza się przy dużych, zewnętrznych obszarach – na przykład przy mapowaniu terenu czy rozległych inwestycjach. Z kolei fotogrametria ręczna jest idealna do rejestrowania detali z bliska, z wysokim poziomem realizmu.
3. Jaki jest budżet?
Przy większym budżecie skanowanie laserowe zapewnia bezkonkurencyjną precyzję, ale wymaga kosztownego sprzętu i doświadczonych operatorów.
Przy ograniczonym budżecie fotogrametria jest bardziej dostępna. Drony, aparaty fotograficzne, a nawet smartfony pozwalają uzyskać dobrej jakości dane 3D przy znacznie niższych kosztach.
Podejście hybrydowe – połączenie precyzji i realizmu
Do każdego projektu istnieje odpowiednie narzędzie. Kluczem jest wiedza i doświadczenie, które pozwalają dokonać właściwego wyboru. Przed podjęciem decyzji należy przeanalizować najważniejsze czynniki: wymaganą dokładność, budżet, wielkość plików oraz warunki na obiekcie.
Warto jednak pamiętać, że istnieje także trzecia opcja – podejście hybrydowe.
W 3Deling łączymy skanowanie laserowe z fotogrametrią lotniczą oraz naziemną, co pozwala uzyskać najlepsze rezultaty. Chmura punktów ze skanowania laserowego może być integrowana z siatką (mesh) utworzoną na podstawie fotogrametrii.
Takie rozwiązanie pozwala uzyskać bardzo wysoką dokładność tam, gdzie jest ona niezbędna, a jednocześnie zachować fotorealistyczne odwzorowanie powierzchni.
Wieloletnie doświadczenie w pracy z tymi technologiami pozwala nam doradzić, które rozwiązanie będzie najlepsze dla Twojego projektu.
