LOKALIZACJA
Zdzieszowice, Polska
SPRZĘT POMIAROWY
skaner VZ-400 Riegl, tachimetr TCRA1101 Plus
CZAS OPRACOWANIA
5 dni w terenie (300 skanów), 10 dni opracowania w biurze (rejestracja, orientacja chmury na układ klienta, Trueview RGB)
PRODUKT KOŃCOWY

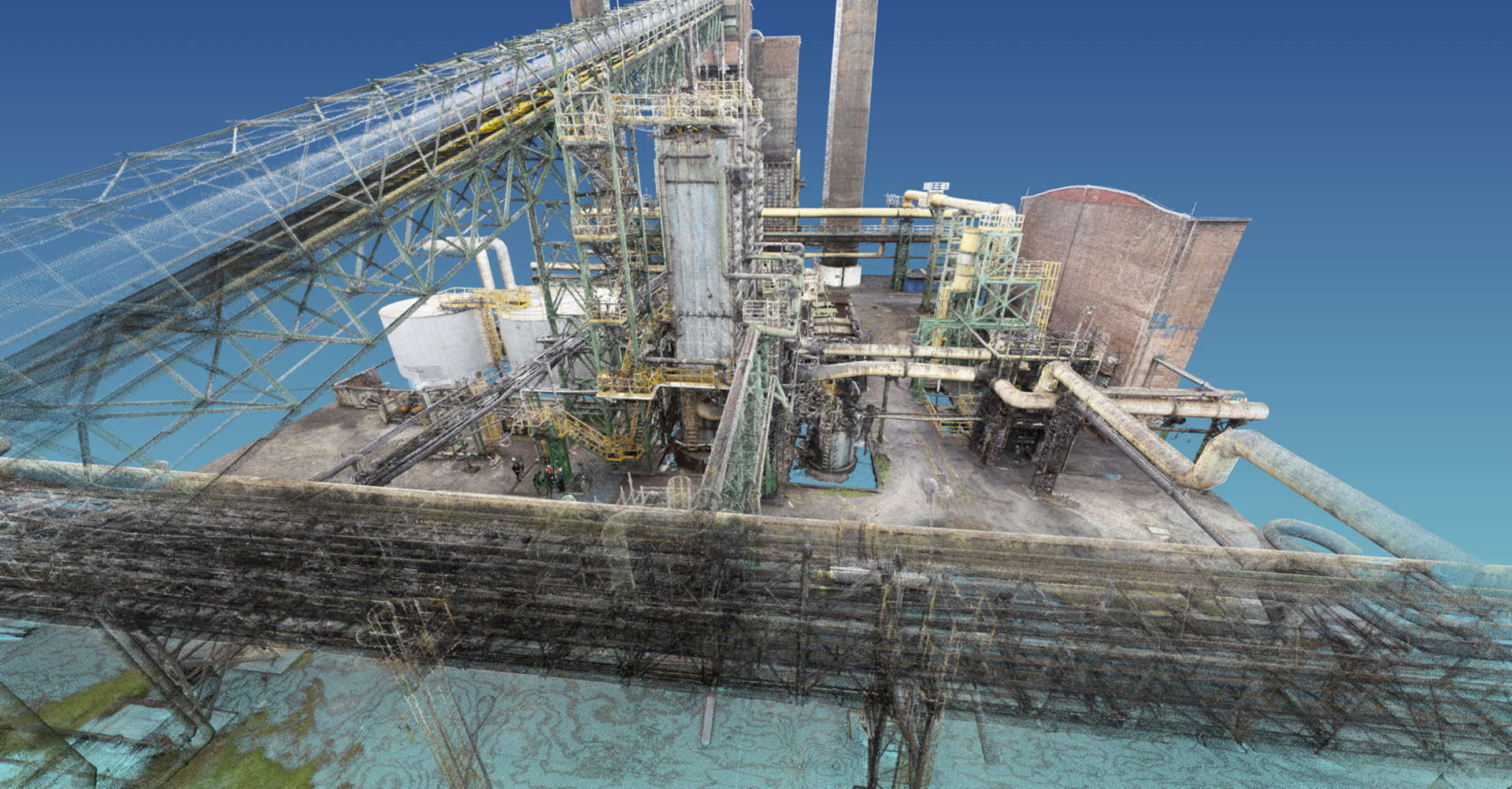

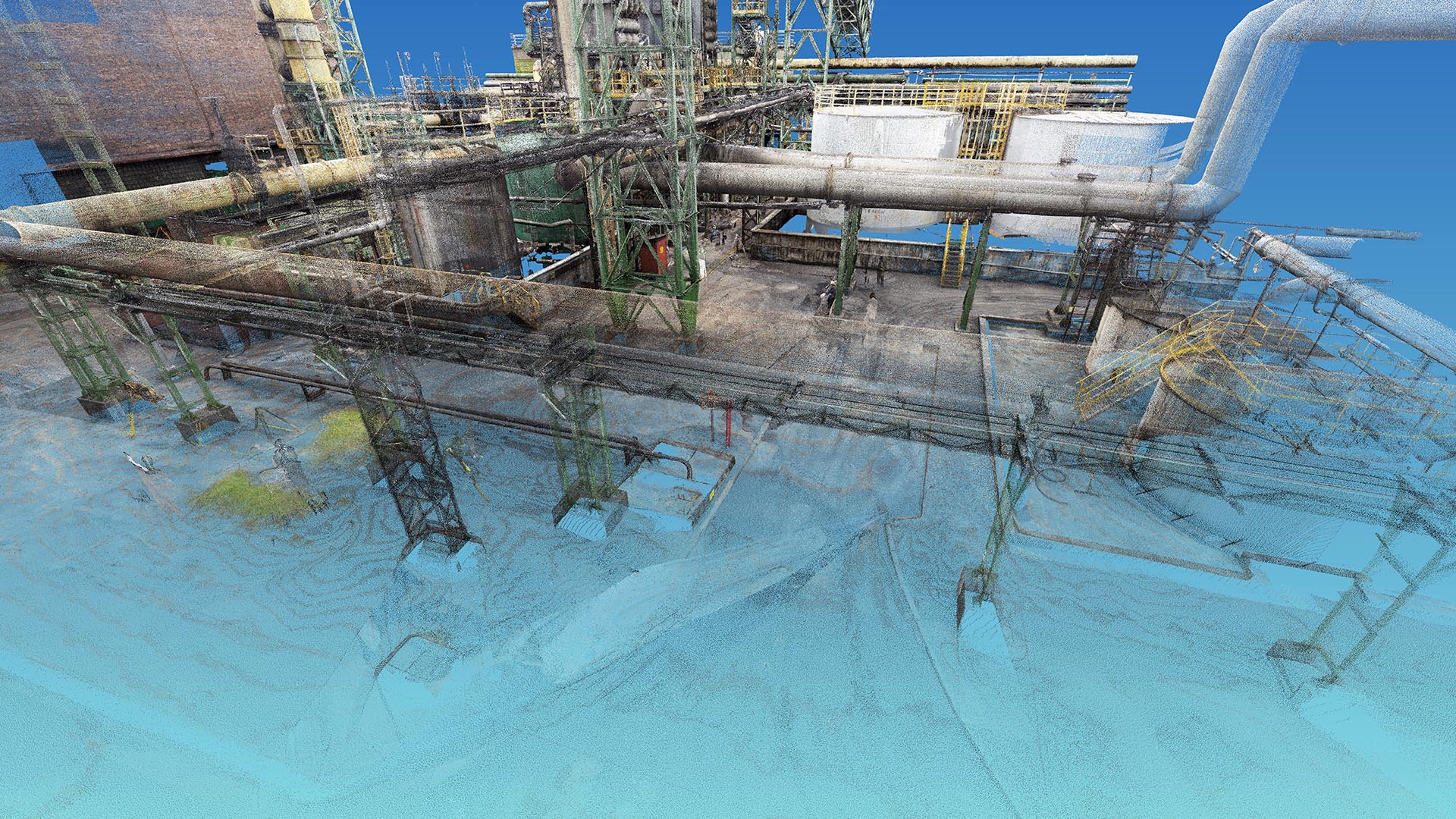

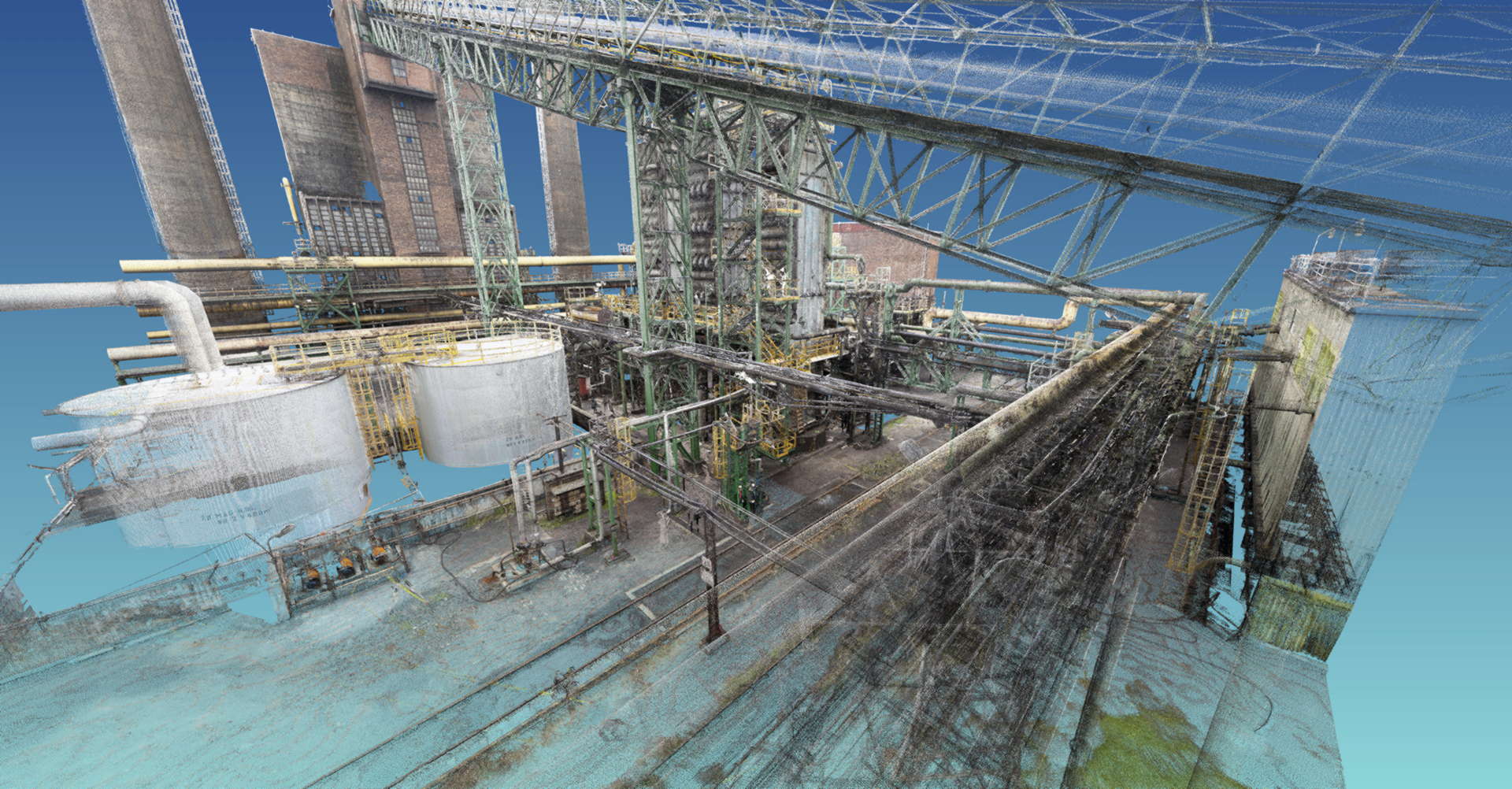

Połączona chmura punktów w układzie klienta, Truview w kolorze RGB, autorskie oprogramowanie do wycinków chmury

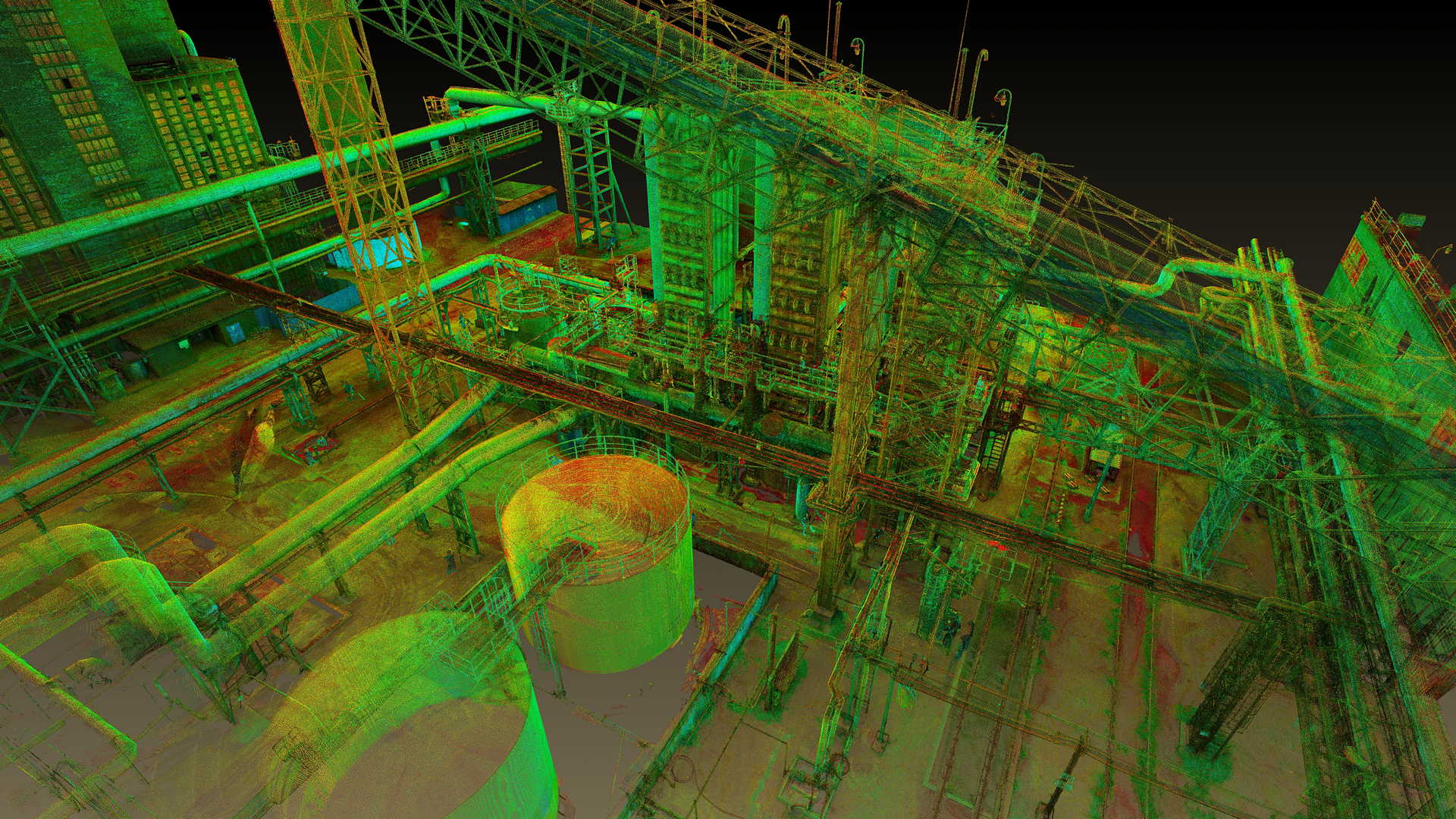

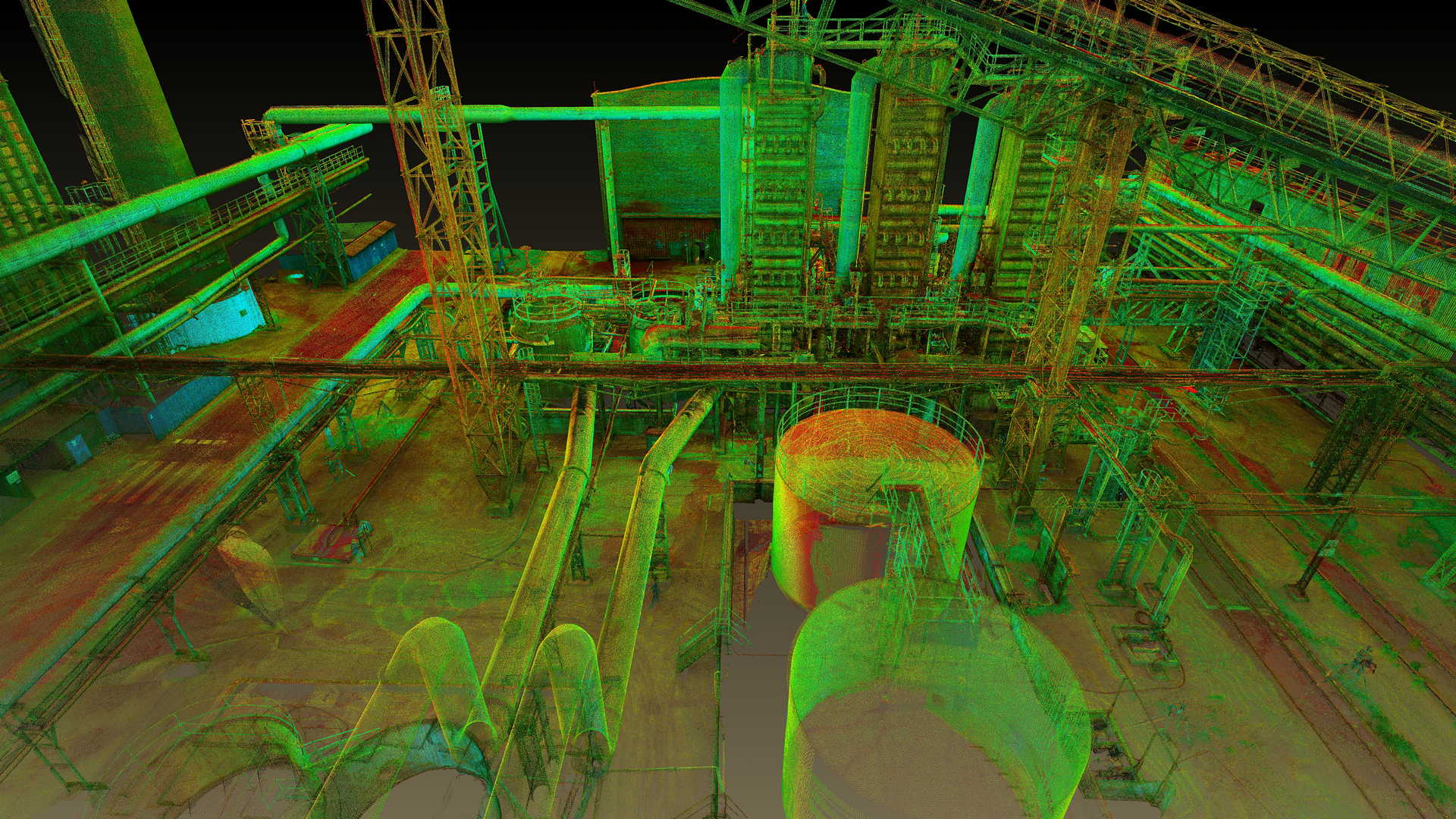

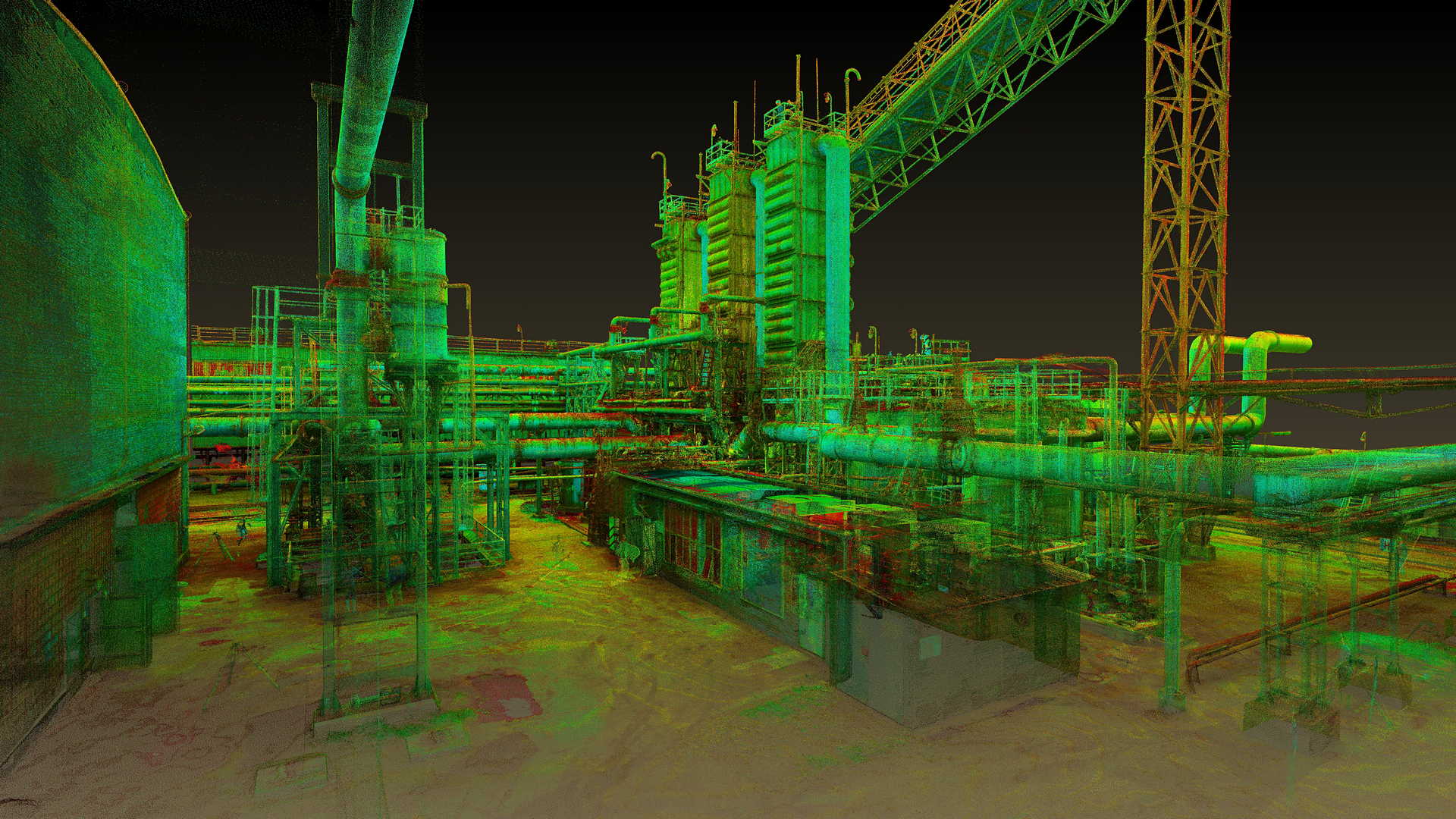

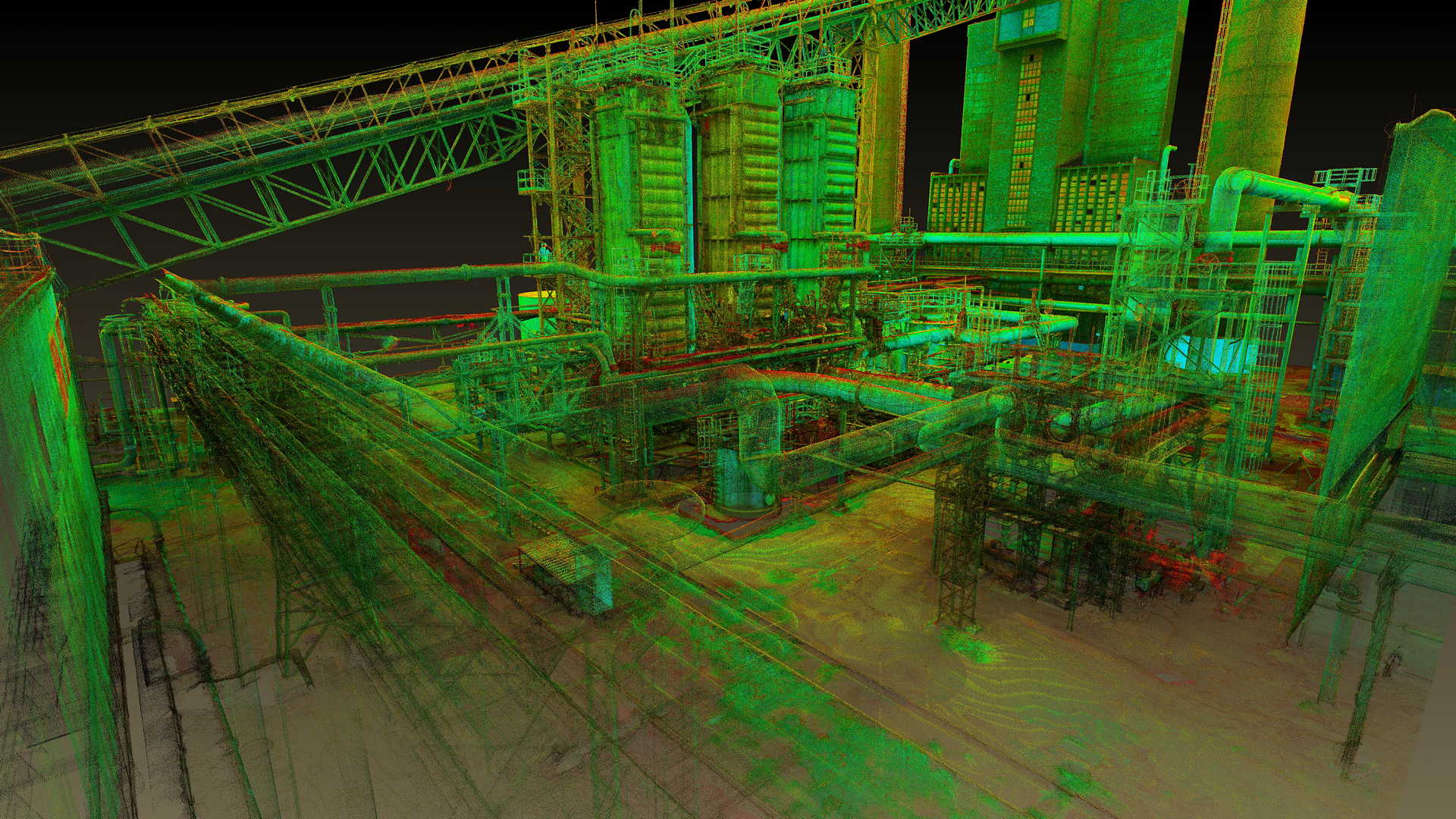

Skaning laserowy instalacji w koksowni Zdzieszowice

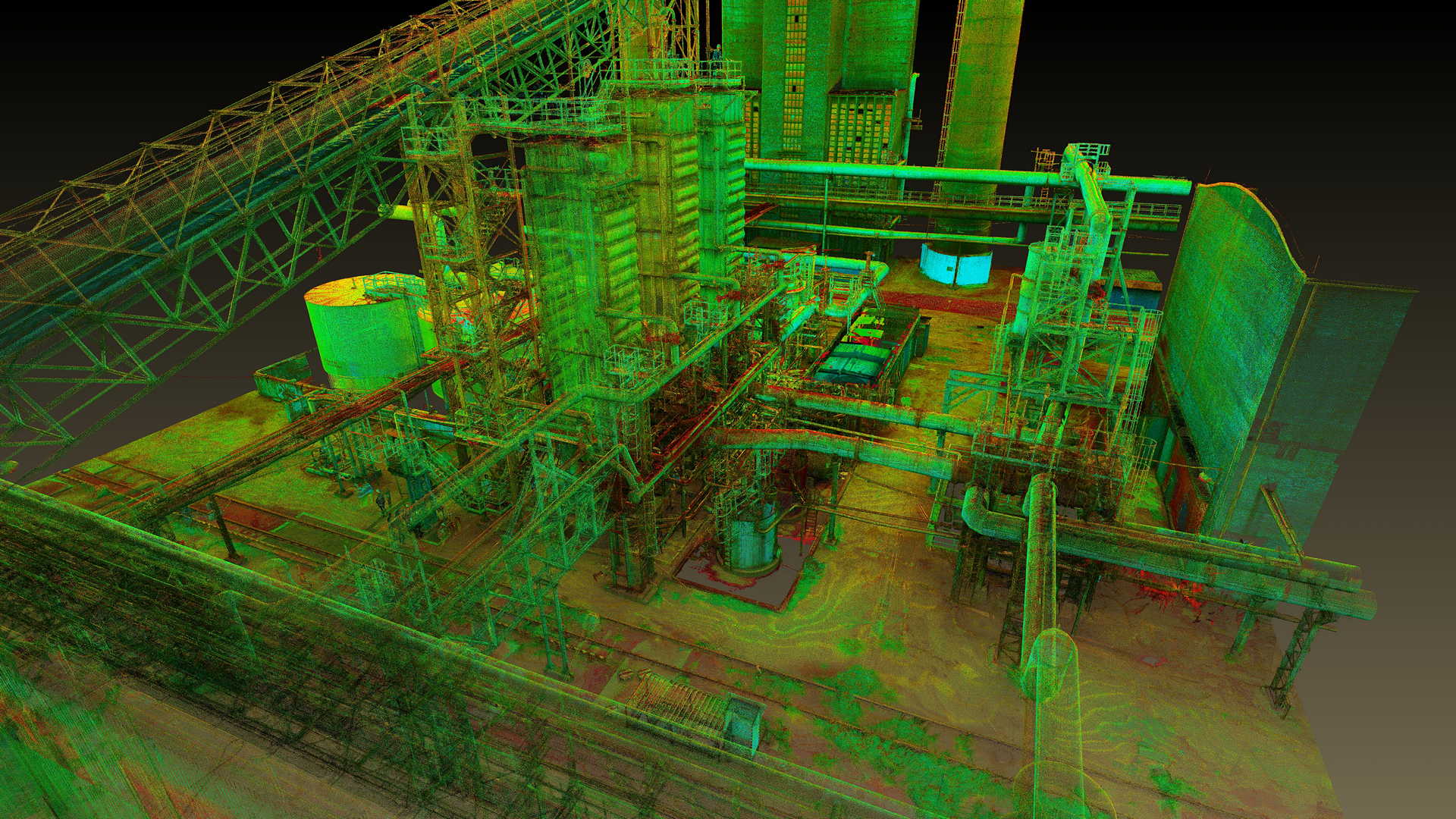

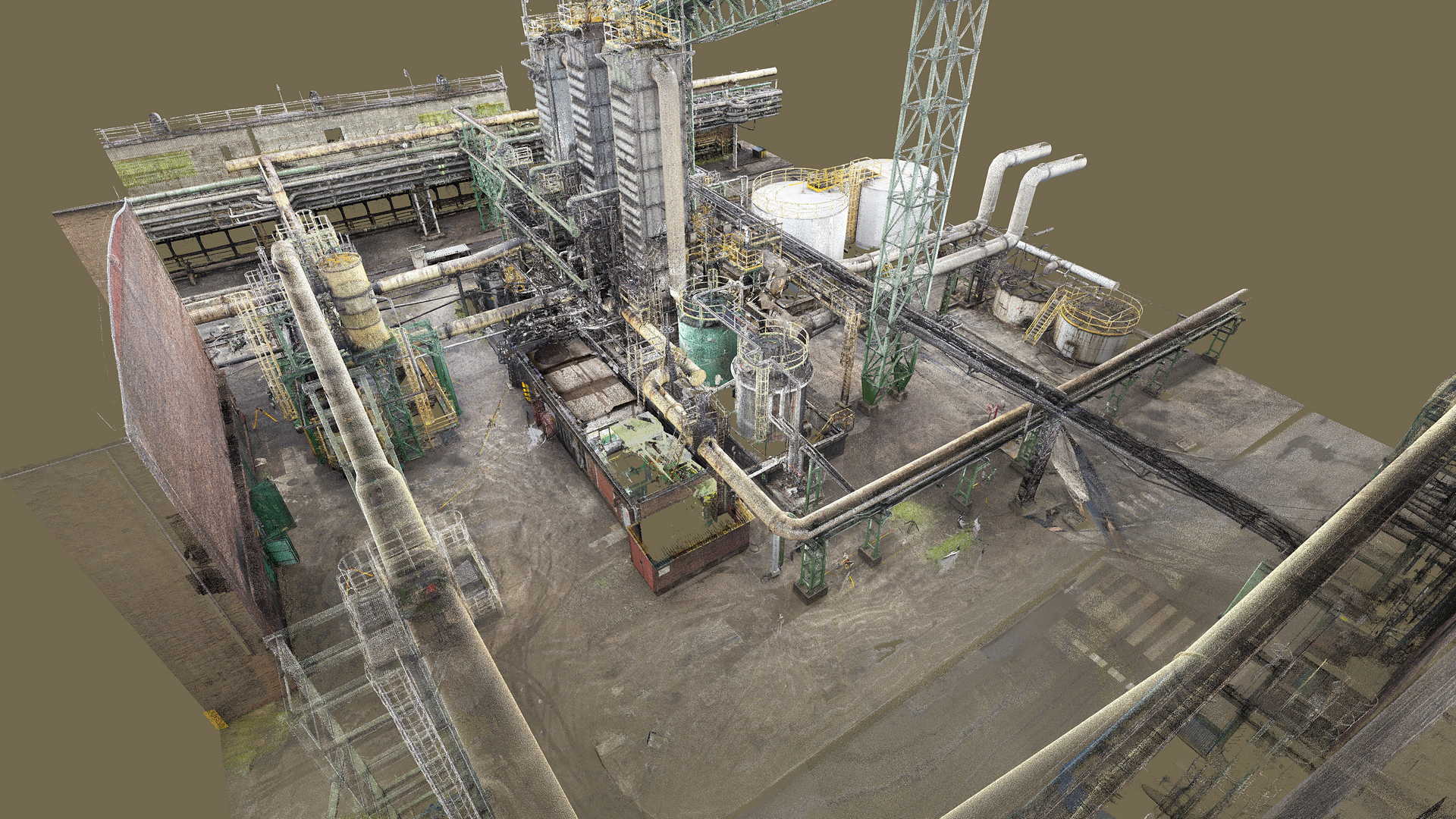

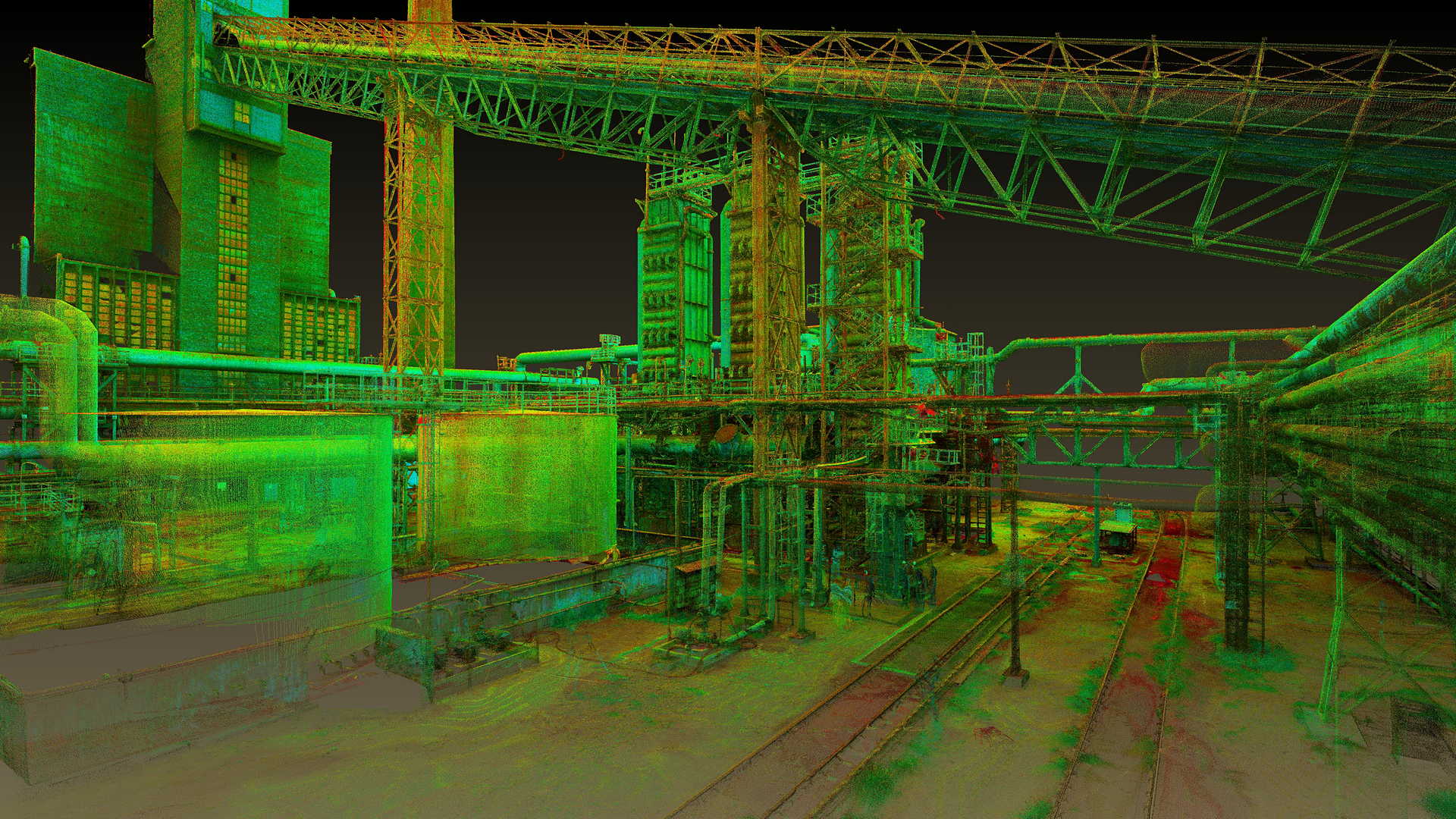

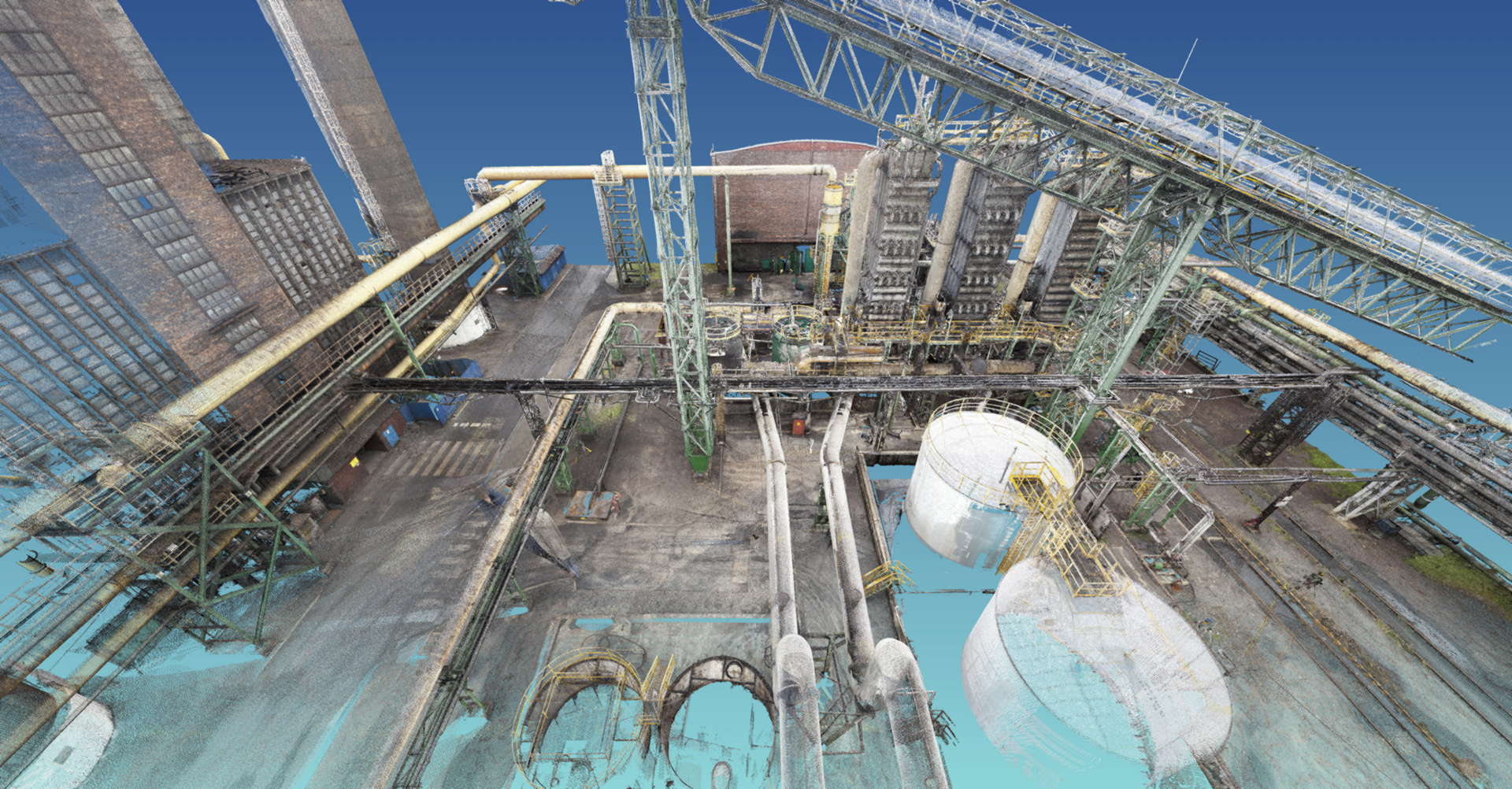

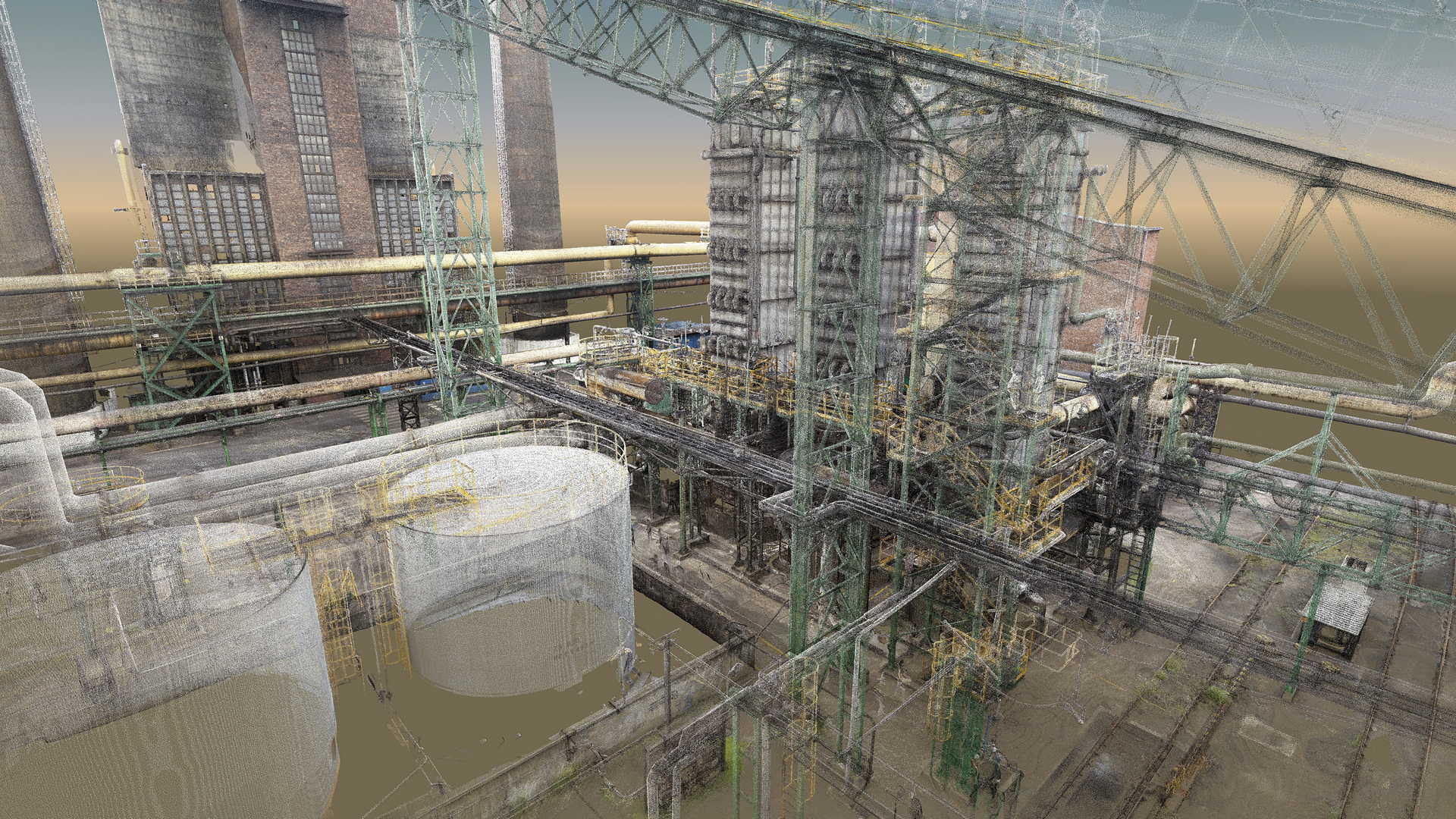

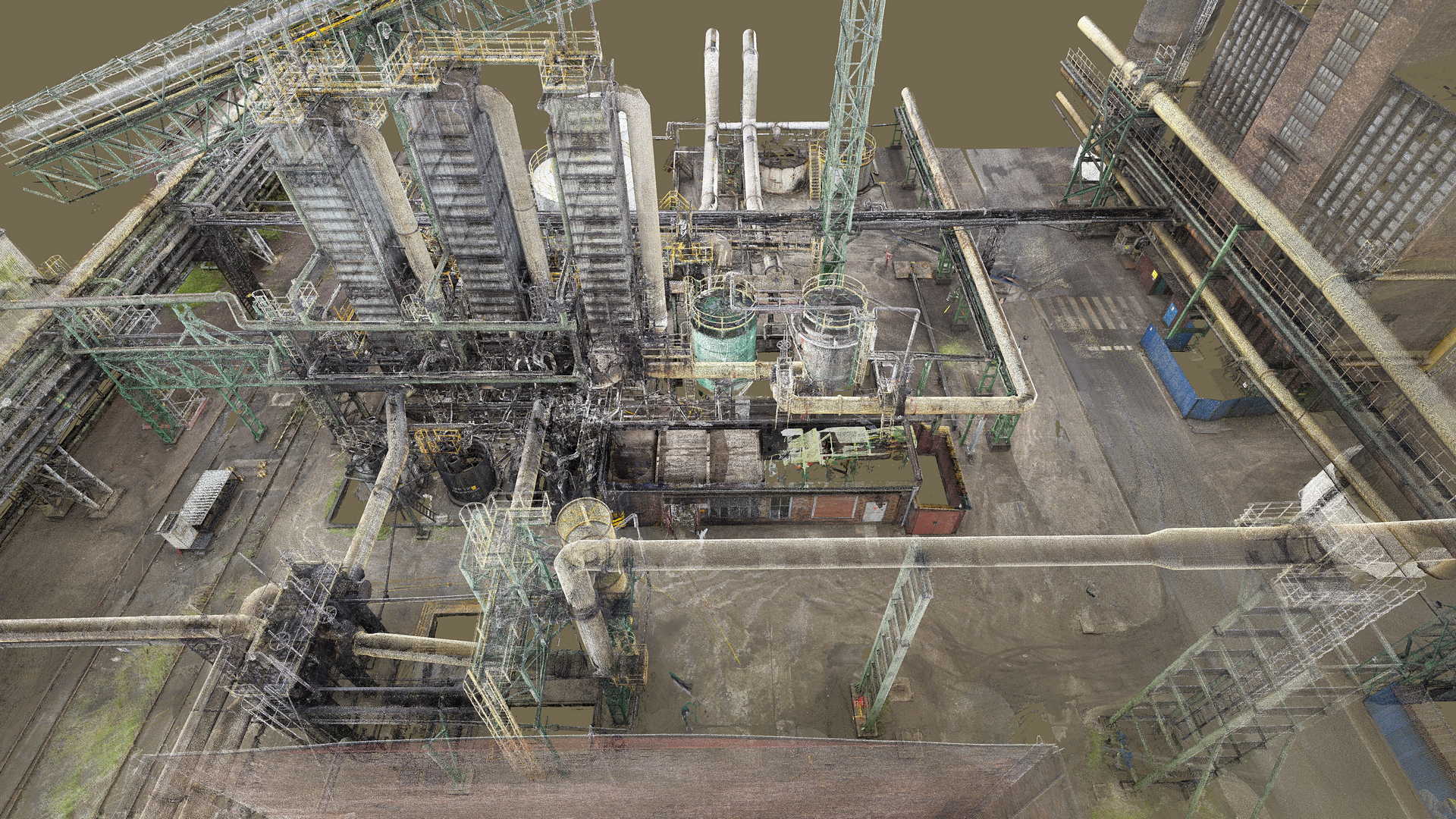

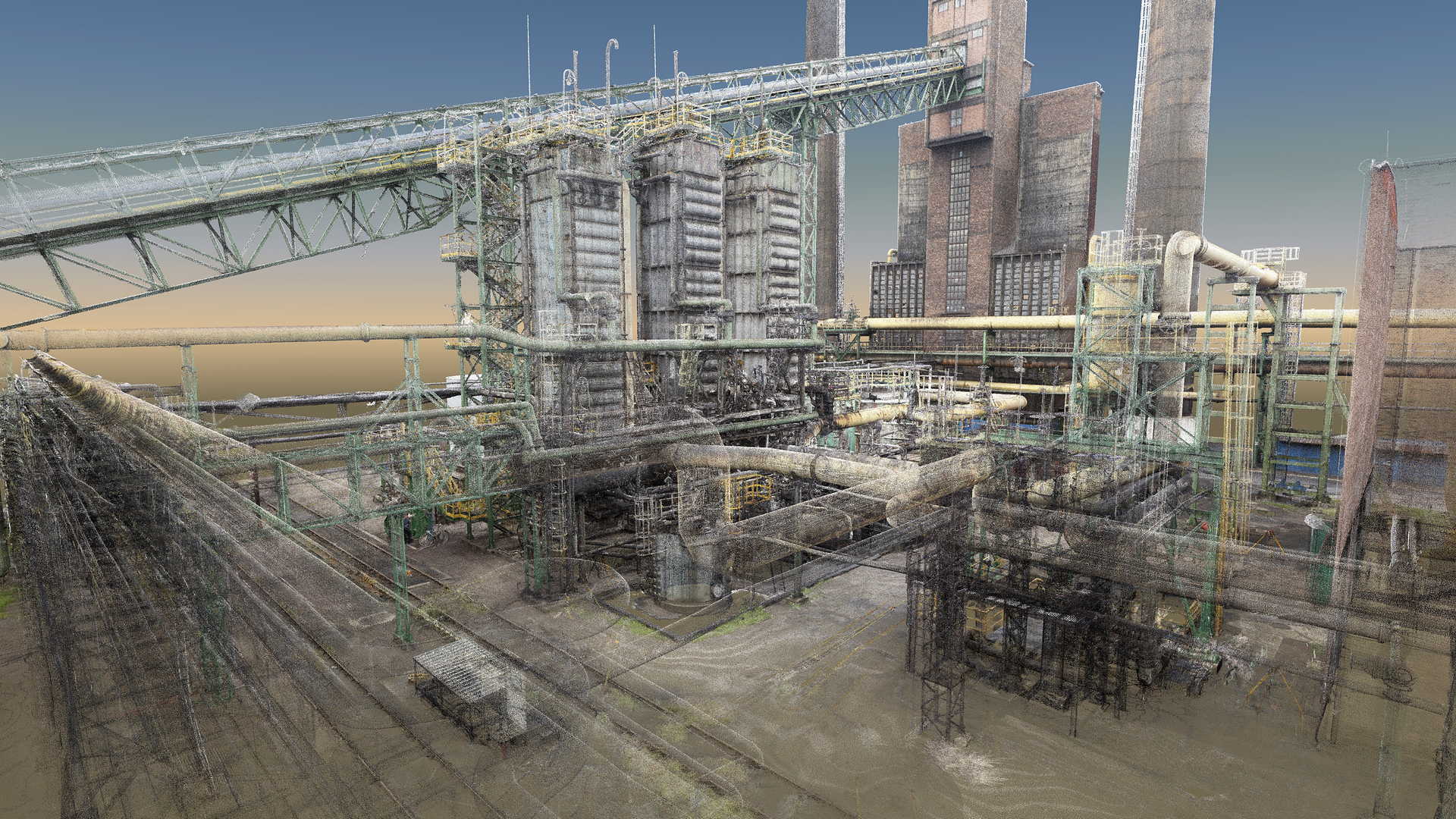

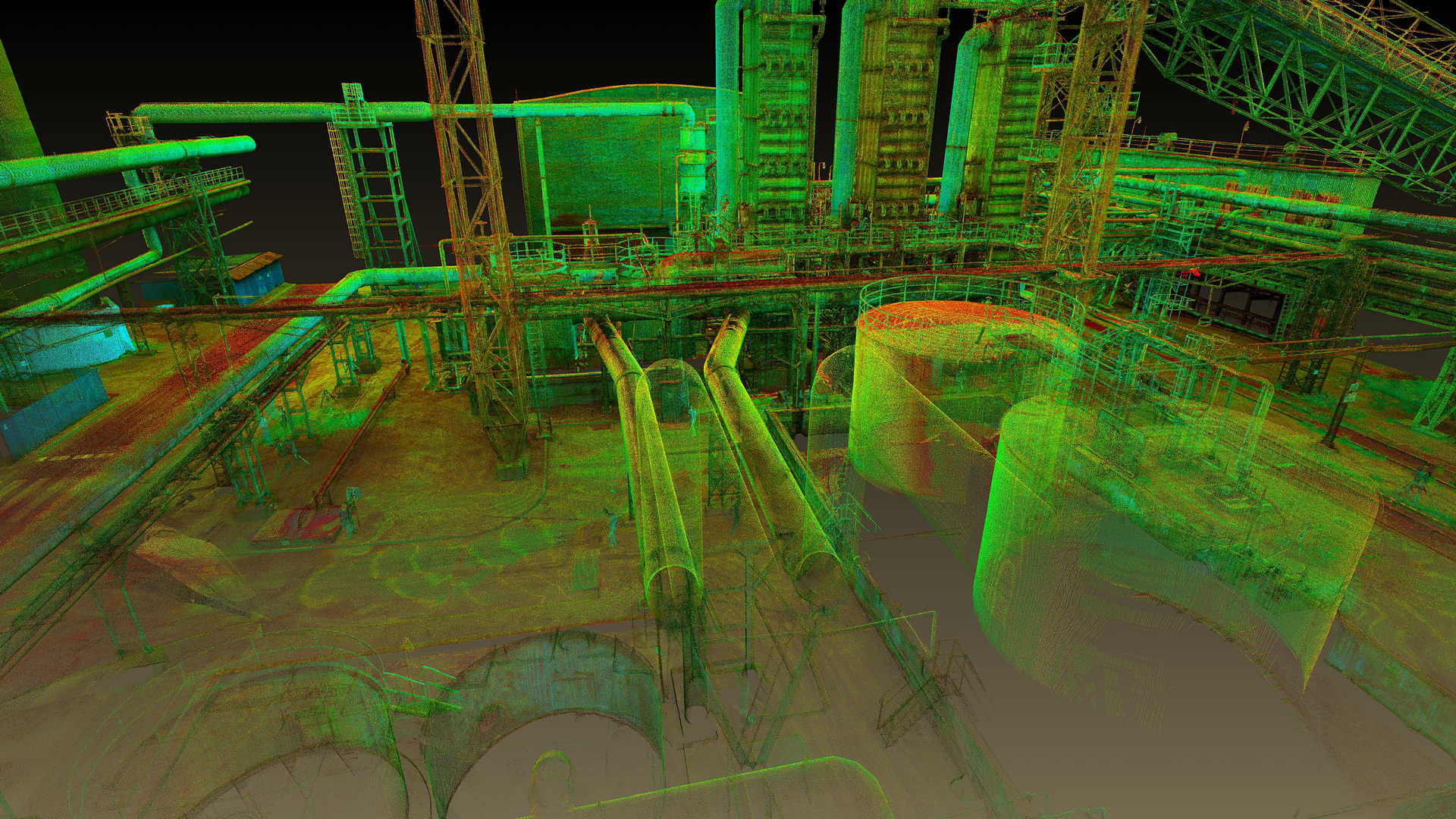

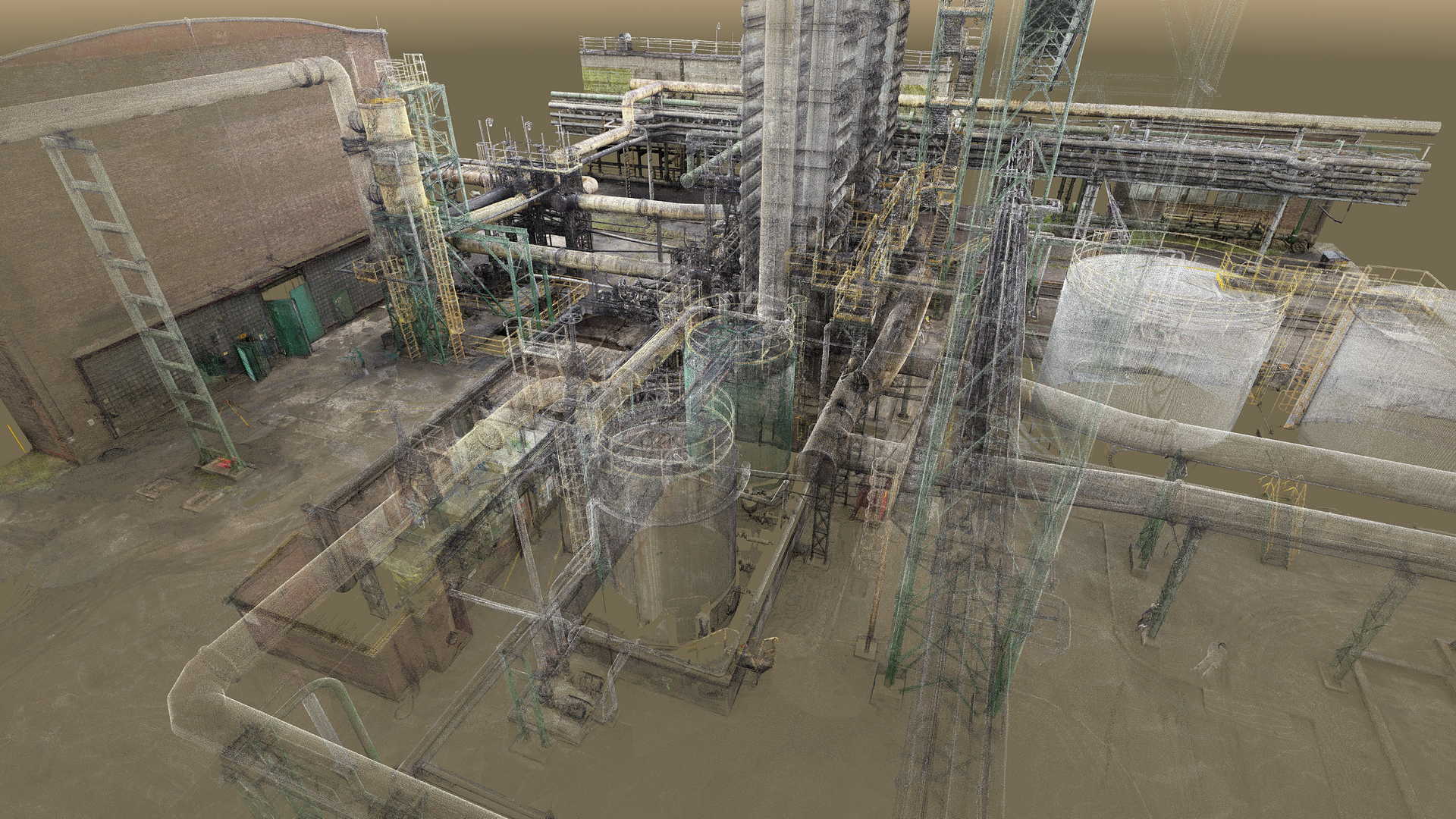

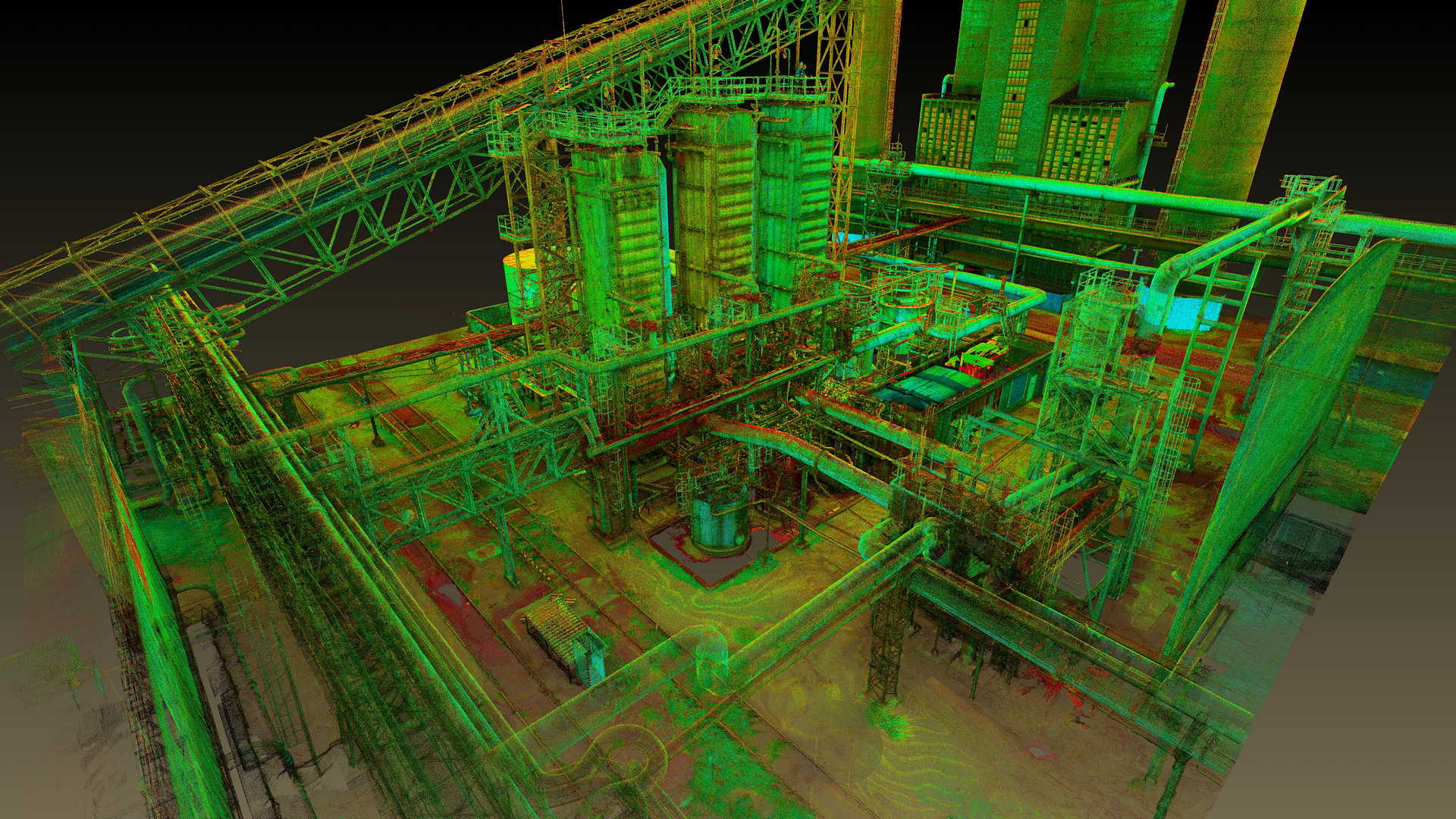

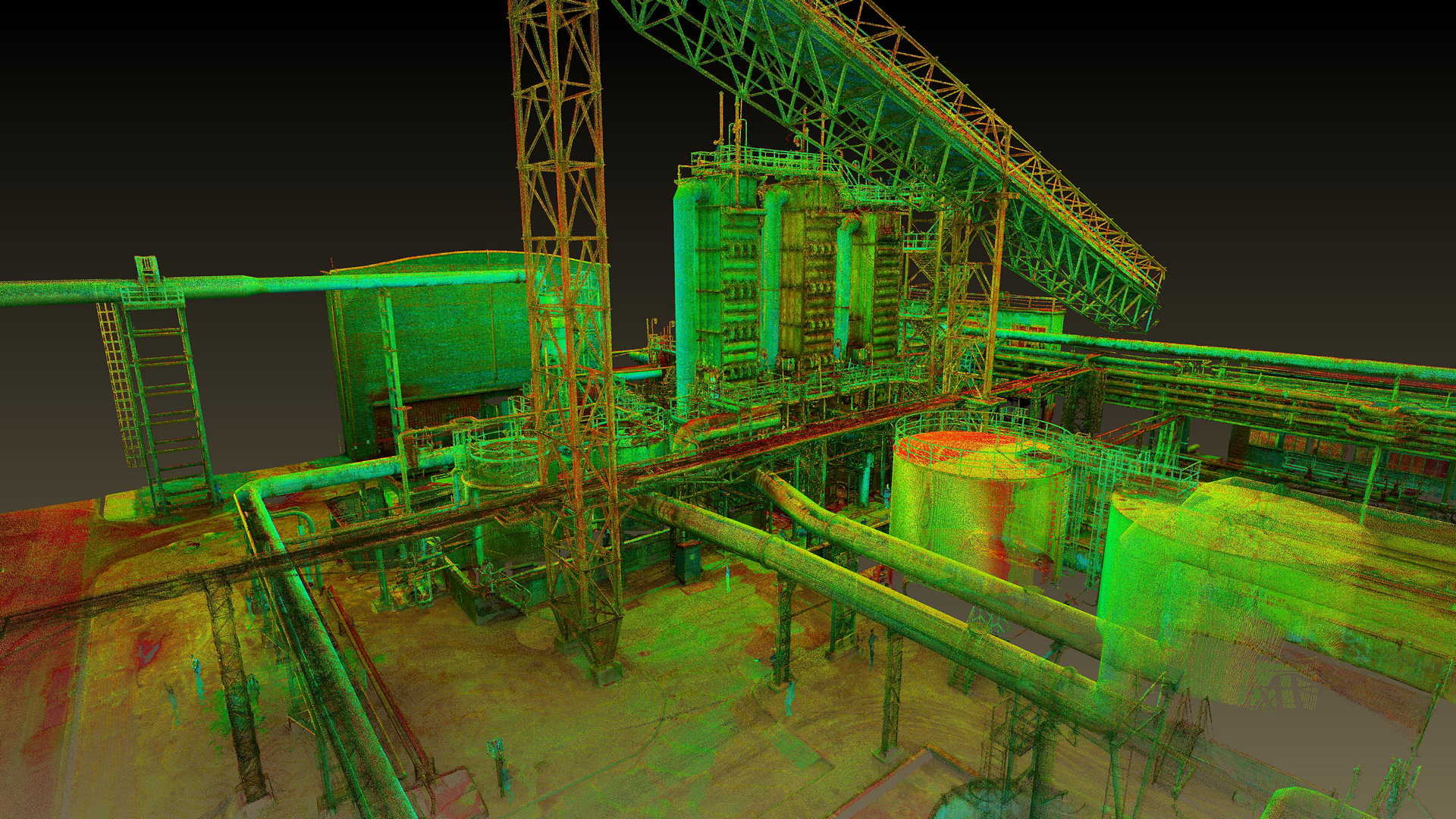

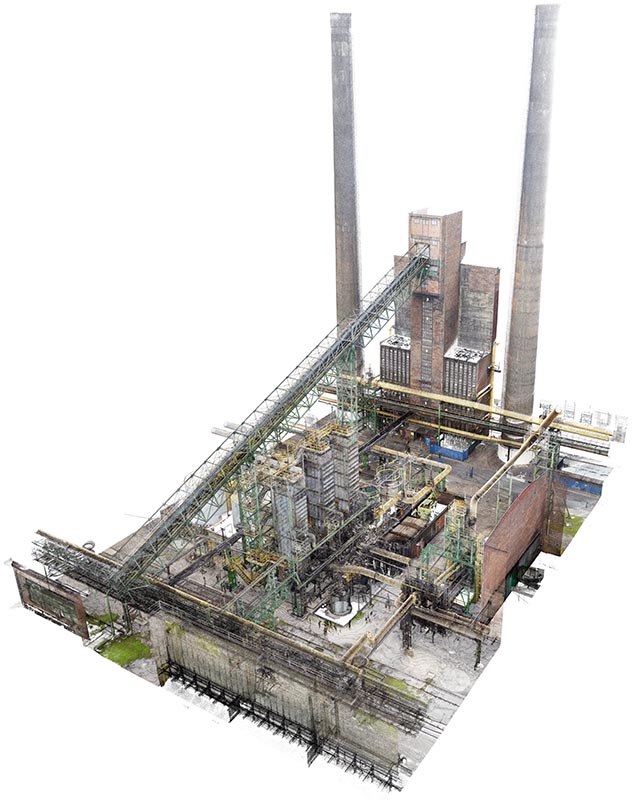

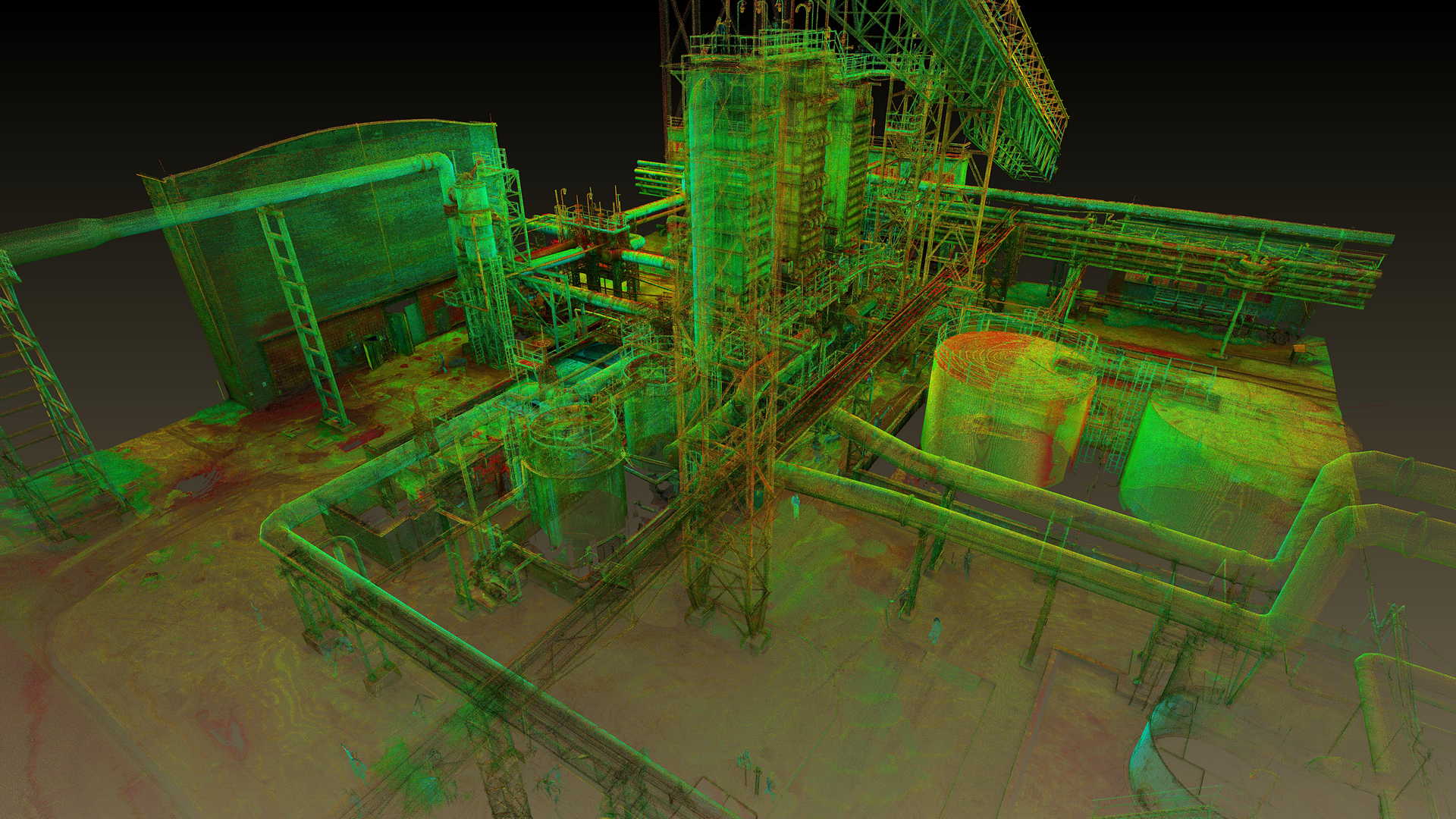

Projekt zakładał skanowanie instalacji przemysłowej znajdującej się w koksowni Zdzieszowice. Klient zamówił skanowanie z rejestracją kolorów w barwach RGB. Pomiar został wykonany na około 300 pojedynczych stanowiskach skanera. Niektóre elementy instalacji znajdowały się bardzo wysoko dlatego zastosowaliśmy skaner dalekiego zasięgu Riegl VZ-400. Oprócz samych chmur punktów dostarczyliśmy autorskie oprogramowanie, które generowało wąskie wycinki chmur punktów w formacie .PTS poprzez zdefiniowanie obszaru do wycięcia, ponieważ klienta ograniczało stare oprogramowanie CAD nieposiadające możliwości wgrywania dedykowanych formatów chmur punktów.
