W dobie cyfryzacji przemysłu i budownictwa skanowanie laserowe 3D stało się standardem w pozyskiwaniu informacji o geometrii obiektów. Pojedynczy skan stanowi jednak jedynie fragment rzeczywistości. Kluczowym etapem, który determinuje jakość końcowego opracowania – niezależnie od tego, czy jest nim model CAD, czy cyfrowy bliźniak – jest proces łączenia (rejestracji) chmur punktów oraz zapewnienie ich wysokiej dokładności w ujęciu globalnym.
To właśnie na etapie rejestracji rozstrzyga się, czy dane będą stanowiły wiarygodną podstawę projektową, czy też źródło potencjalnych błędów i kolizji na dalszych etapach inwestycji.
Czynniki definiujące dokładność danych przestrzennych
Dokładność finalnej, połączonej chmury punktów nie jest wartością stałą. Wynika z połączenia parametrów technicznych, warunków pomiarowych oraz przyjętej metodyki pracy.
1. Błąd urządzenia
Wynika bezpośrednio ze specyfikacji technicznej skanera:
- błąd pomiaru odległości do mierzonego elementu,
- błąd kątowy (niedokładność określenia kierunku, w którym wysyłana jest wiązka lasera),
- stabilność mechaniczna i kalibracja instrumentu.
2. Błąd rejestracji (łączenia skanów)
Powstaje podczas łączenia kolejnych stanowisk skanera w jeden spójny zbiór danych. W rozległych projektach, obejmujących setki stanowisk, błąd ten może się kumulować, powodując tzw. efekt dryfu – czyli stopniowe, narastające przesunięcie geometrii względem punktu początkowego.
3. Błąd wpasowania w układ zewnętrzny
Związany z nadaniem chmurze współrzędnych geodezyjnych i jej osadzeniem w globalnym układzie odniesienia. Jakość tego procesu zależy bezpośrednio od poprawnie zaprojektowanej osnowy geodezyjnej zakładu – szerzej opisanej w naszym artykule:
Osnowa geodezyjna jako fundament digitalizacji zakładu przemysłowego.
Dodatkowe czynniki wpływające na dokładność:
- geometria skanowania: kąt padania wiązki, odległość, zakres pokrycia między stanowiskami. Zagadnienie to zostało szerzej omówione w artykule:
Jakość danych w skanowaniu 3D: dlaczego liczba skanów ma większe znaczenie niż rozdzielczość - warunki atmosferyczne (mgła, deszcz, wilgotność, silny wiatr),
- właściwości powierzchni (odbicie, połysk, rodzaj materiału),
- liczba i jakość punktów kontrolnych / targetów,
- zastosowany algorytm rejestracji (target-based, feature-based, cloud-to-cloud),
- stabilność stanowiska (wibracje, osiadanie statywu – często niedoceniany, a kluczowy element).
Metodyka łączenia a kumulacja błędów
W profesjonalnych realizacjach 3Deling proces rejestracji chmur punktów opiera się na autorskim oprogramowaniu firmy, zaprojektowanym specjalnie w celu minimalizacji propagacji błędów w dużych projektach przemysłowych. Rozwiązanie to zostało przetestowane na ponad 5000 stanowiskach skanowania.
System zapewnia:
- pełną kontrolę procesu rejestracji,
- automatyczne rozpoznawanie obiektów,
- integrację wysokorozdzielczych panoram fotograficznych ze skanami, co umożliwia dokładniejszą identyfikację elementów instalacji i analizę detali,
- automatyczne algorytmy do filtrowania chmur punktów,
- aplikację mobilną do oznaczania pozycji skanów w terenie,
- synchronizację danych między użytkownikami w czasie rzeczywistym,
- import i konwersję danych z różnych skanerów (m.in. Leica, Faro, Z&F).
W praktyce stosowane są trzy główne metody rejestracji – najczęściej łączone hybrydowo.
Metoda Cloud-to-Cloud
(dopasowanie na podstawie naturalnej geometrii)
Polega na automatycznym dopasowaniu skanów poprzez analizę wspólnych cech geometrycznych obiektów – takich jak płaszczyzny, krawędzie czy charakterystyczne kształty rurociągów i konstrukcji stalowych – występujących w obszarach pokrywających się między stanowiskami. Algorytm dopasowuje skany tak, aby punkty z jednego skanu jak najlepiej pokrywały się z punktami z drugiego i tak przelicza ich wzajemne położenie (obrót i przesunięcie), aby zminimalizować odległości między nimi.
Zalety:
- wysoka automatyzacja,
- szybkie przetwarzanie danych,
- skuteczność w obiektach o bogatej geometrii (zabytki, wnętrza biurowe).
Ograniczenia:
W rozległych obiektach przemysłowych (np. instalacje liniowe >100–200 m) może pojawić się efekt dryfu – narastający błąd liniowy. Dlatego w oprogramowaniu 3Deling metoda ta jest wspierana dodatkowymi punktami kontrolnymi, które stabilizują geometrię globalną.
Metoda Feature-Based
(rejestracja na podstawie charakterystycznych kształtów obiektów)
rejestracja skanów na podstawie charakterystycznych kształtów obiektów
Wykorzystuje algorytm, który rozpoznaje płaszczyzny i cylindry na pojedynczych skanach. Wykryte kształty są następnie porównywane między sąsiednimi skanami i dopasowywane. Algorytm przelicza wzajemne położenie skanów (obrót i przesunięcie), tak aby odpowiadające sobie cechy geometryczne jak najlepiej się pokrywały, co pozwala zredukować błędy dopasowania w całej chmurze punktów.
Zalety:
- szybsze wstępne wpasowanie sąsiednich skanów,
- stabilniejsza w uporządkowanych przestrzeniach konstrukcyjnych (np. hale, instalacje przemysłowe),
- skuteczniejsza w obiektach o powtarzalnej geometrii (np. tank farm).
Ograniczenia:
Metoda wymaga obecności wyraźnych cech geometrycznych w obszarach pokrywających się skanów, więc jest mniej skuteczna w obiektach o gładkich, mało zróżnicowanych powierzchniach.
Metoda Target-Based
(rejestracja na cele referencyjne)
Wykorzystuje tarcze lub kule sferyczne rozmieszczone w obiekcie, których współrzędne są wyznaczane tachimetrycznie i powiązane z osnową geodezyjną zakładu. Dzięki temu proces rejestracji podlega ścisłej kontroli matematycznej, a cała chmura punktów zostaje stabilnie osadzona w globalnym układzie odniesienia.
Korzyści:
- pełna kontrola matematyczna procesu,
- możliwość osiągnięcia globalnej dokładności rzędu 2–5 mm,
- idealne rozwiązanie dla projektów wymagających precyzyjnego georeferencjonowania.
Podejście hybrydowe – kontrola i stabilność

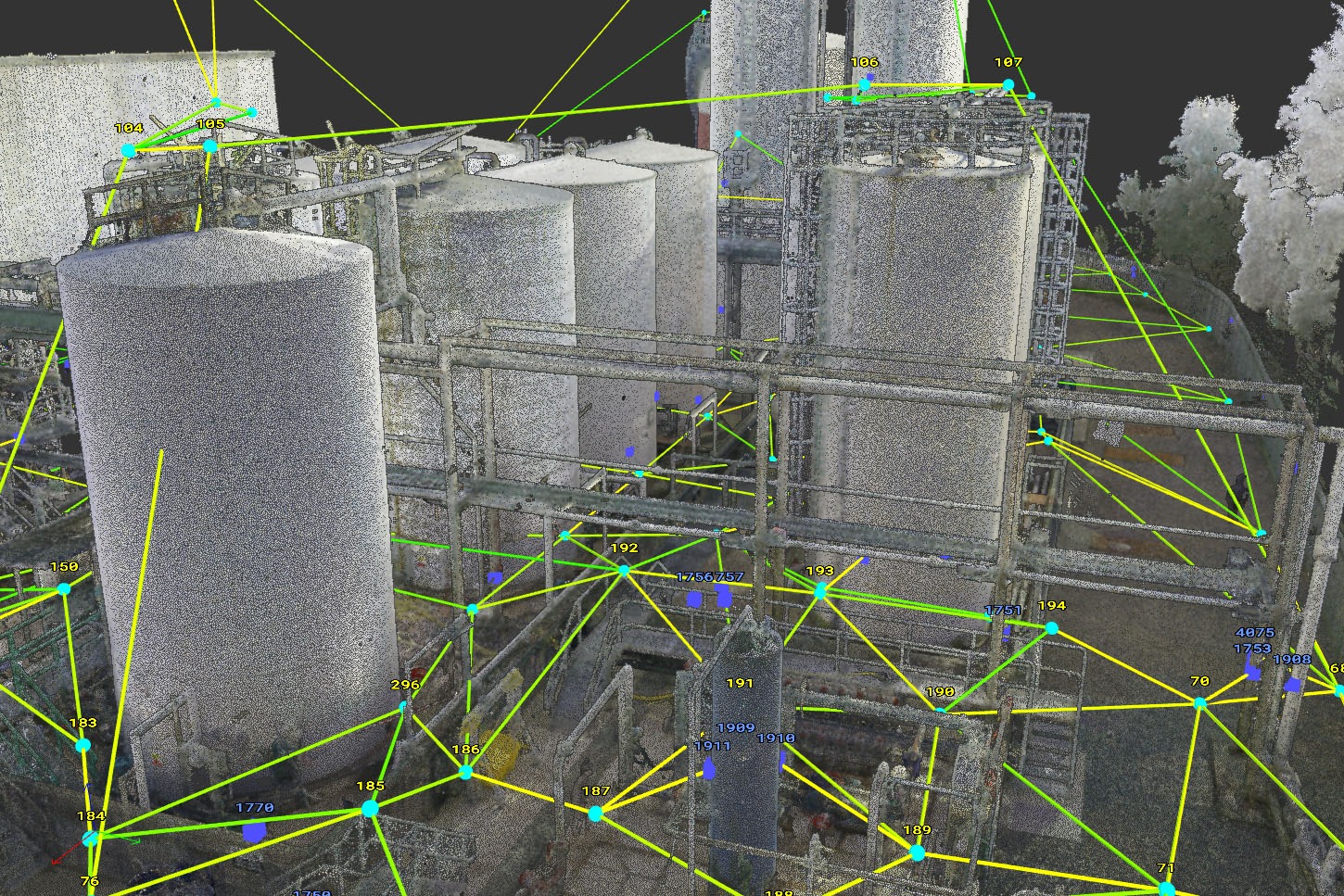

Wizualizacja siatki połączeń w hybrydowej metodzie rejestracji chmury punktów w autorskim oprogramowaniu 3Deling
Łączenie powyższych metod pozwala wyeliminować ograniczenia standardowego oprogramowania skanerów. Dzięki temu możliwe jest zachowanie wysokiej jakości i spójności danych nawet przy ogromnej liczbie stanowisk skanowania i bardzo dużych obiektach przemysłowych.
Rola osnowy geodezyjnej
W przypadku dużych zakładów przemysłowych – takich jak rafinerie, instalacje chemiczne, elektrownie czy kompleksy petrochemiczne – rekomendowane jest wykonanie pełnej osnowy geodezyjnej dla całego obiektu.
Zastosowanie tachimetrycznego pomiaru punktów kontrolnych oraz nawiązanie do osnowy:
- „osadza” chmurę punktów w globalnym układzie współrzędnych,
- zapobiega narastaniu błędów między kolejnymi skanami – eliminuje efekt dryftu,
- utrzymuje błąd położenia w granicach kilku milimetrów.
Ma to kluczowe znaczenie przy:
- montażu nowych urządzeń,
- prefabrykacji elementów,
- analizie kolizji,
- modernizacji istniejących instalacji.
Dodatkowo osnowa geodezyjna umożliwia realizację kampanii skanowania w różnych momentach czasu (remonty, modernizacje, monitoring odkształceń), przy zachowaniu wspólnego układu odniesienia. Pozwala to budować i aktualizować kompletną chmurę punktów „as-built” przez wiele lat.
Kontrola jakości i raportowanie
Gotowa chmura punktów poddawana jest wieloetapowej weryfikacji w oparciu o autorskie oprogramowanie 3Deling.

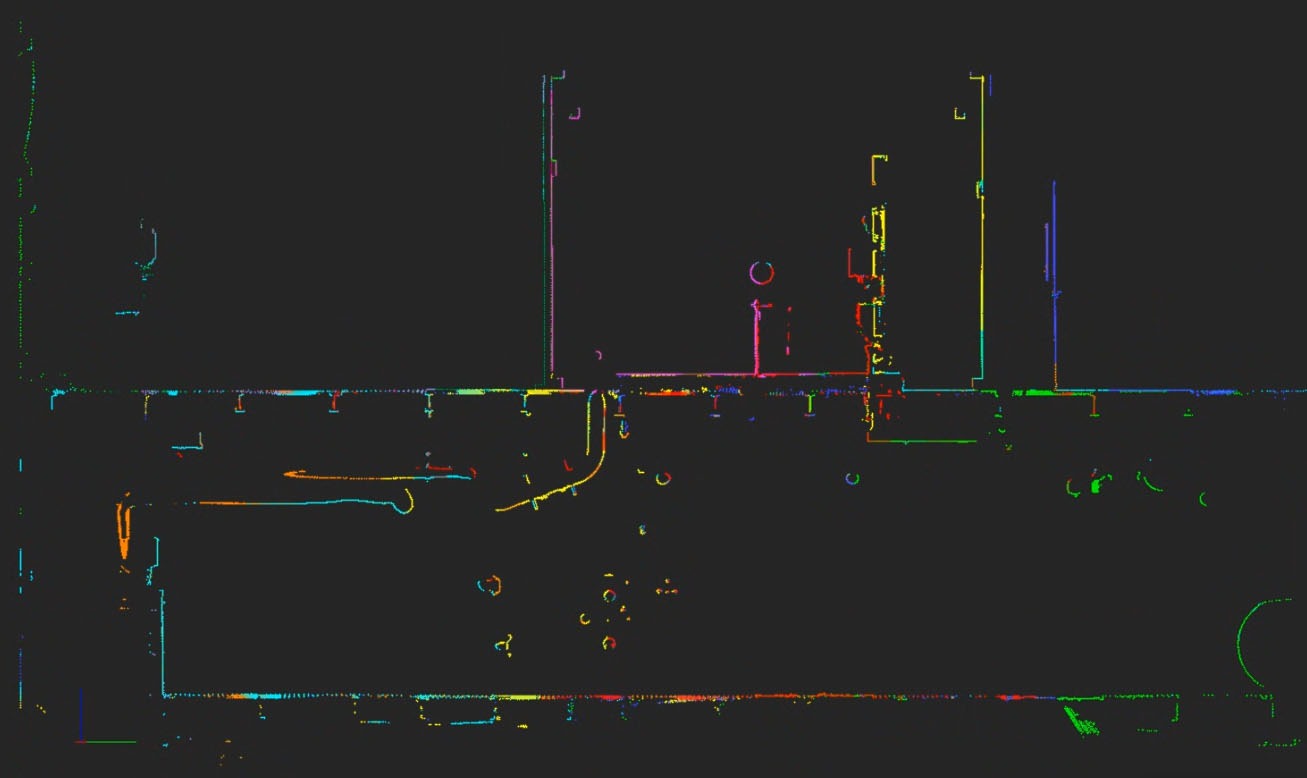

Przekrój przez zarejestrowaną chmurę punktów
Raport z procesu rejestracji zawiera m.in.:
- wartości błędu średniokwadratowego (RMS) dla poszczególnych połączeń skanów,
- odchyłki na punktach osnowy,
- wartości błędów translacji i rotacji dla połączeń między skanami.
Transparentność tych parametrów jest fundamentem wiarygodności danych.
Podsumowanie
Wysoka dokładność połączonej chmury punktów to nie tylko parametr techniczny. To realne bezpieczeństwo inwestycyjne oraz minimalizacja ryzyka kosztownych kolizji na etapie projektowania, prefabrykacji i montażu.
Precyzyjne dane „as-built” gwarantują, że:
- nowe instalacje będą idealnie dopasowane do stanu istniejącego,
- modernizacje przebiegną bez nieprzewidzianych kolizji,
- harmonogramy i budżety pozostaną pod kontrolą.
Dzięki osnowie geodezyjnej oraz własnym narzędziom rejestracyjnym 3Deling dane pozostają spójne i stabilne przez lata – nawet przy kolejnych cyklach skanowania i rozbudowie obiektu.
