To właśnie na etapie rejestracji rozstrzyga się, czy dane będą stanowiły wiarygodną podstawę projektową, czy też źródło potencjalnych błędów i kolizji na dalszych etapach inwestycji.

Czynniki definiujące dokładność danych przestrzennych

Dokładność finalnej, połączonej chmury punktów nie jest wartością stałą. Wynika z połączenia parametrów technicznych, warunków pomiarowych oraz przyjętej metodyki pracy.

1. Błąd urządzenia

Wynika bezpośrednio ze specyfikacji technicznej skanera:

• błąd pomiaru odległości do mierzonego elementu,
• błąd kątowy (niedokładność określenia kierunku, w którym wysyłana jest wiązka lasera),
• stabilność mechaniczna i kalibracja instrumentu.

2. Błąd rejestracji (łączenia skanów)

Powstaje podczas łączenia kolejnych stanowisk skanera w jeden spójny zbiór danych. W rozległych projektach, obejmujących setki stanowisk, błąd ten może się kumulować, powodując tzw. efekt dryfu – czyli stopniowe, narastające przesunięcie geometrii względem punktu początkowego.

3. Błąd wpasowania w układ zewnętrzny

Związany z nadaniem chmurze współrzędnych geodezyjnych i jej osadzeniem w globalnym układzie odniesienia. Jakość tego procesu zależy bezpośrednio od poprawnie zaprojektowanej osnowy geodezyjnej zakładu – szerzej opisanej w naszym artykule:
Osnowa geodezyjna jako fundament digitalizacji zakładu przemysłowego.

Dodatkowe czynniki wpływające na dokładność:

• geometria skanowania: kąt padania wiązki, odległość, zakres pokrycia między stanowiskami. Zagadnienie to zostało szerzej omówione w artykule:
  Jakość danych w skanowaniu 3D: dlaczego liczba skanów ma większe znaczenie niż rozdzielczość
• warunki atmosferyczne (mgła, deszcz, wilgotność, silny wiatr),
• właściwości powierzchni (odbicie, połysk, rodzaj materiału),
• liczba i jakość punktów kontrolnych / targetów,
• zastosowany algorytm rejestracji (target-based, feature-based, cloud-to-cloud),
• stabilność stanowiska (wibracje, osiadanie statywu – często niedoceniany, a kluczowy element).

Metodyka łączenia a kumulacja błędów

W profesjonalnych realizacjach 3Deling proces rejestracji chmur punktów opiera się na autorskim oprogramowaniu firmy, zaprojektowanym specjalnie w celu minimalizacji propagacji błędów w dużych projektach przemysłowych. Rozwiązanie to zostało przetestowane na ponad 5000 stanowiskach skanowania.

System zapewnia:

• pełną kontrolę procesu rejestracji,
• automatyczne rozpoznawanie obiektów,
• integrację wysokorozdzielczych panoram fotograficznych ze skanami, co umożliwia dokładniejszą identyfikację elementów instalacji i analizę detali,
• automatyczne algorytmy do filtrowania chmur punktów,
• aplikację mobilną do oznaczania pozycji skanów w terenie,
• synchronizację danych między użytkownikami w czasie rzeczywistym,
• import i konwersję danych z różnych skanerów (m.in. Leica, Faro, Z&F).

W praktyce stosowane są trzy główne metody rejestracji – najczęściej łączone hybrydowo.

Metoda Cloud-to-Cloud

(dopasowanie na podstawie naturalnej geometrii)

Polega na automatycznym dopasowaniu skanów poprzez analizę wspólnych cech geometrycznych obiektów – takich jak płaszczyzny, krawędzie czy charakterystyczne kształty rurociągów i konstrukcji stalowych – występujących w obszarach pokrywających się między stanowiskami. Algorytm dopasowuje skany tak, aby punkty z jednego skanu jak najlepiej pokrywały się z punktami z drugiego i tak przelicza ich wzajemne położenie (obrót i przesunięcie), aby zminimalizować odległości między nimi.

Zalety:

• wysoka automatyzacja,
• szybkie przetwarzanie danych,
• skuteczność w obiektach o bogatej geometrii (zabytki, wnętrza biurowe).

Ograniczenia:
W rozległych obiektach przemysłowych (np. instalacje liniowe >100–200 m) może pojawić się efekt dryfu – narastający błąd liniowy. Dlatego w oprogramowaniu 3Deling metoda ta jest wspierana dodatkowymi punktami kontrolnymi, które stabilizują geometrię globalną.

Metoda Feature-Based

(rejestracja na podstawie charakterystycznych kształtów obiektów)

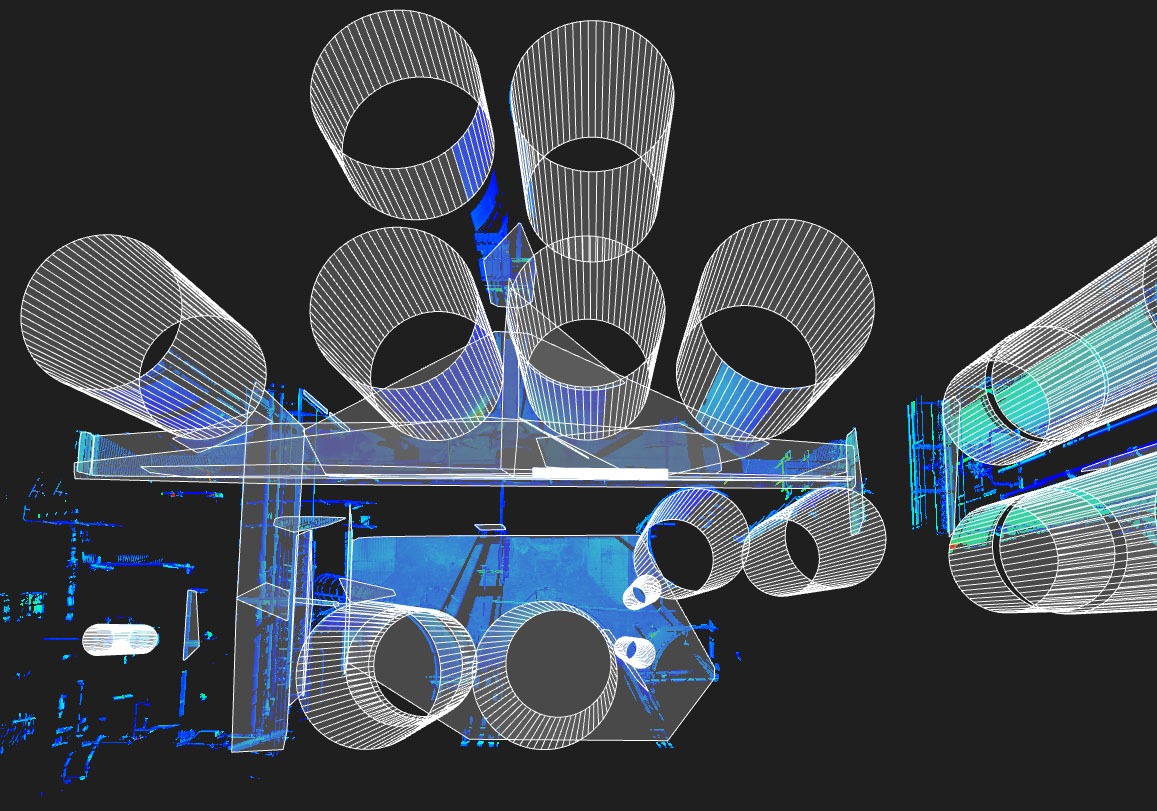

rejestracja skanów na podstawie charakterystycznych kształtów obiektów

Wykorzystuje algorytm, który rozpoznaje płaszczyzny i cylindry na pojedynczych skanach. Wykryte kształty są następnie porównywane między sąsiednimi skanami i dopasowywane. Algorytm przelicza wzajemne położenie skanów (obrót i przesunięcie), tak aby odpowiadające sobie cechy geometryczne jak najlepiej się pokrywały, co pozwala zredukować błędy dopasowania w całej chmurze punktów.

Zalety:

• szybsze wstępne wpasowanie sąsiednich skanów,
• stabilniejsza w uporządkowanych przestrzeniach konstrukcyjnych (np. hale, instalacje przemysłowe),
• skuteczniejsza w obiektach o powtarzalnej geometrii (np. tank farm).

Ograniczenia:
Metoda wymaga obecności wyraźnych cech geometrycznych w obszarach pokrywających się skanów, więc jest mniej skuteczna w obiektach o gładkich, mało zróżnicowanych powierzchniach.

Metoda Target-Based

(rejestracja na cele referencyjne)

Wykorzystuje tarcze lub kule sferyczne rozmieszczone w obiekcie, których współrzędne są wyznaczane tachimetrycznie i powiązane z osnową geodezyjną zakładu. Dzięki temu proces rejestracji podlega ścisłej kontroli matematycznej, a cała chmura punktów zostaje stabilnie osadzona w globalnym układzie odniesienia.

Korzyści:

• pełna kontrola matematyczna procesu,
• możliwość osiągnięcia globalnej dokładności rzędu 2–5 mm,
• idealne rozwiązanie dla projektów wymagających precyzyjnego georeferencjonowania.

Podejście hybrydowe – kontrola i stabilność

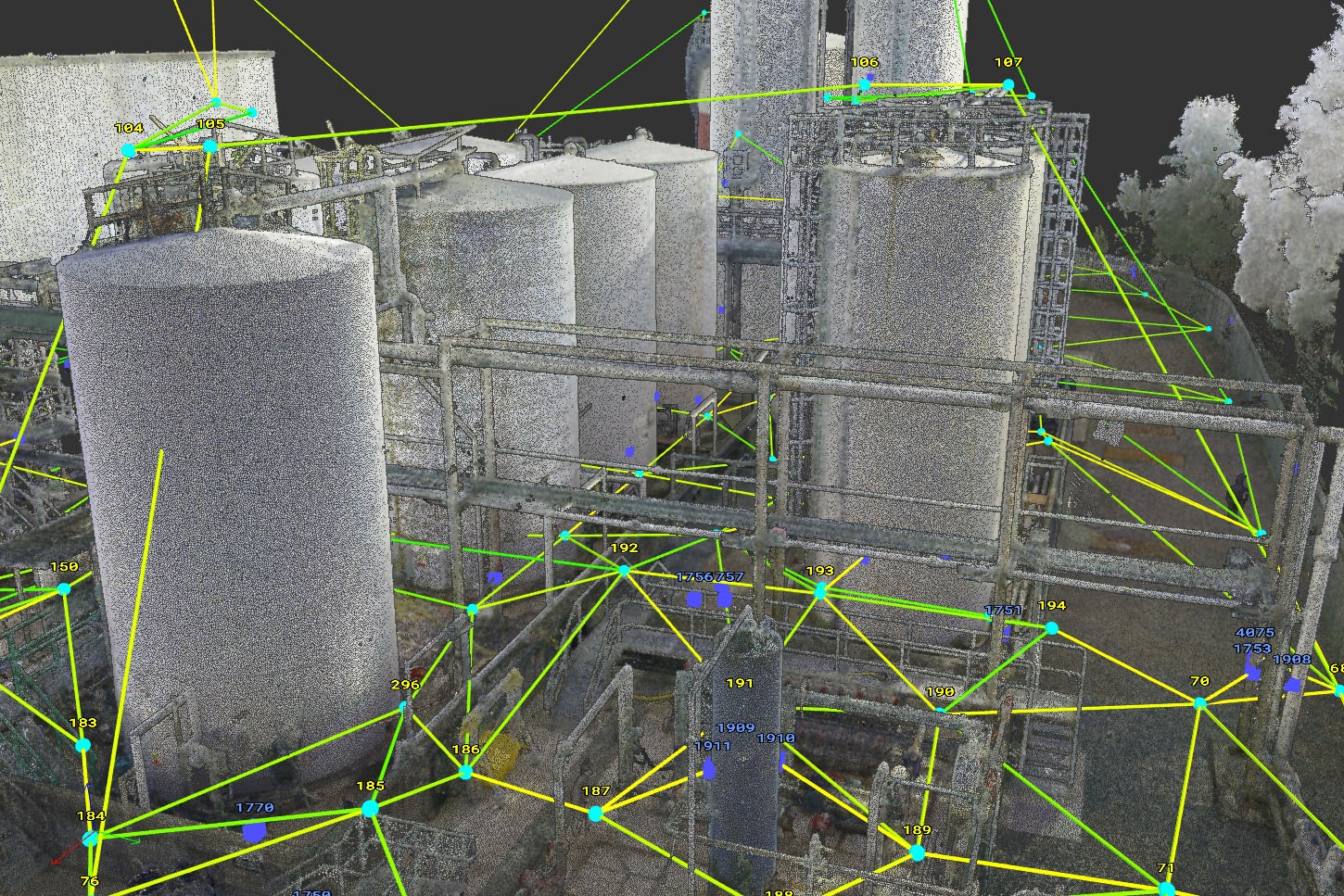

Wizualizacja siatki połączeń w hybrydowej metodzie rejestracji chmury punktów w autorskim oprogramowaniu 3Deling

Łączenie powyższych metod pozwala wyeliminować ograniczenia standardowego oprogramowania skanerów. Dzięki temu możliwe jest zachowanie wysokiej jakości i spójności danych nawet przy ogromnej liczbie stanowisk skanowania i bardzo dużych obiektach przemysłowych.

Rola osnowy geodezyjnej

W przypadku dużych zakładów przemysłowych – takich jak rafinerie, instalacje chemiczne, elektrownie czy kompleksy petrochemiczne – rekomendowane jest wykonanie pełnej osnowy geodezyjnej dla całego obiektu.

Zastosowanie tachimetrycznego pomiaru punktów kontrolnych oraz nawiązanie do osnowy:

• „osadza” chmurę punktów w globalnym układzie współrzędnych,
• zapobiega narastaniu błędów między kolejnymi skanami – eliminuje efekt dryftu,
• utrzymuje błąd położenia w granicach kilku milimetrów.

Ma to kluczowe znaczenie przy:

• montażu nowych urządzeń,
• prefabrykacji elementów,
• analizie kolizji,
• modernizacji istniejących instalacji.

Dodatkowo osnowa geodezyjna umożliwia realizację kampanii skanowania w różnych momentach czasu (remonty, modernizacje, monitoring odkształceń), przy zachowaniu wspólnego układu odniesienia. Pozwala to budować i aktualizować kompletną chmurę punktów „as-built” przez wiele lat.

Kontrola jakości i raportowanie

Gotowa chmura punktów poddawana jest wieloetapowej weryfikacji w oparciu o autorskie oprogramowanie 3Deling.

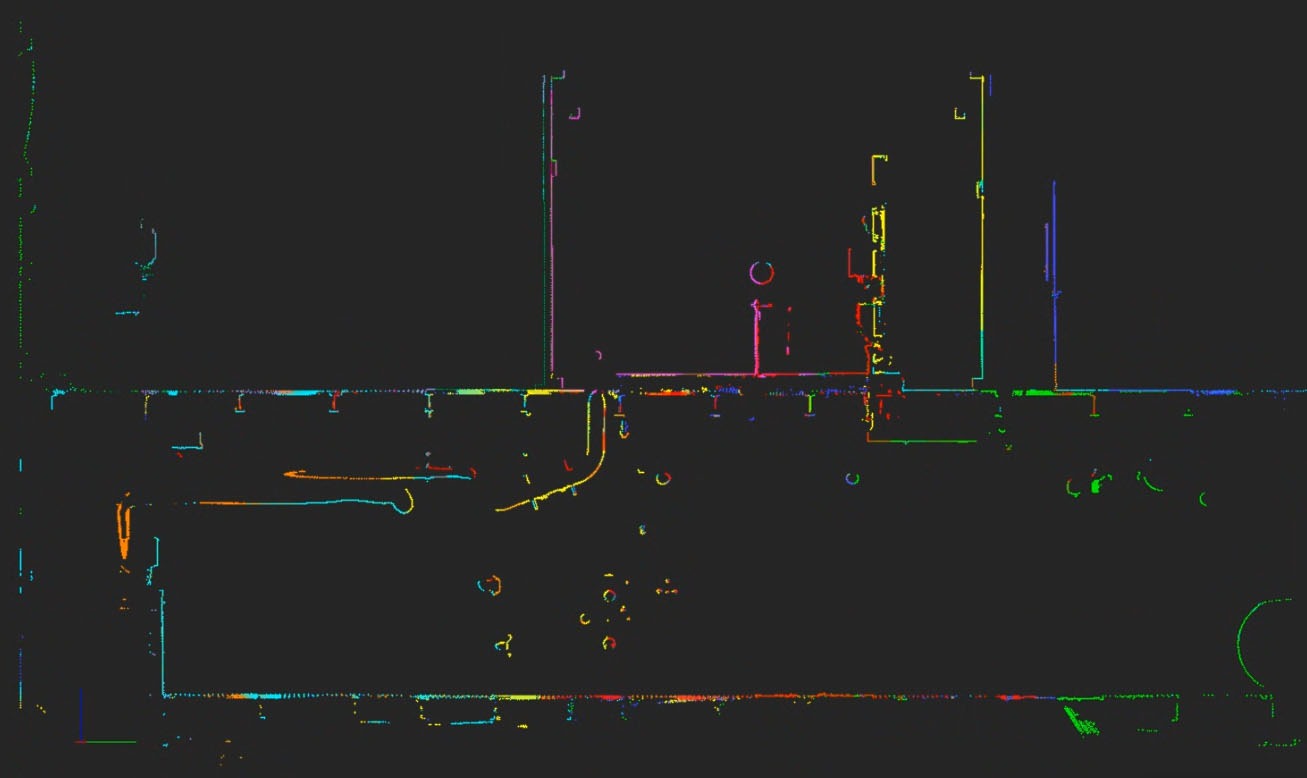

Przekrój przez zarejestrowaną chmurę punktów

Raport z procesu rejestracji zawiera m.in.:

• wartości błędu średniokwadratowego (RMS) dla poszczególnych połączeń skanów,
• odchyłki na punktach osnowy,
• wartości błędów translacji i rotacji dla połączeń między skanami.

Transparentność tych parametrów jest fundamentem wiarygodności danych.

Podsumowanie

Wysoka dokładność połączonej chmury punktów to nie tylko parametr techniczny. To realne bezpieczeństwo inwestycyjne oraz minimalizacja ryzyka kosztownych kolizji na etapie projektowania, prefabrykacji i montażu.

Precyzyjne dane „as-built” gwarantują, że:

• nowe instalacje będą idealnie dopasowane do stanu istniejącego,
• modernizacje przebiegną bez nieprzewidzianych kolizji,
• harmonogramy i budżety pozostaną pod kontrolą.

Dzięki osnowie geodezyjnej oraz własnym narzędziom rejestracyjnym 3Deling dane pozostają spójne i stabilne przez lata – nawet przy kolejnych cyklach skanowania i rozbudowie obiektu.

The post Dokładność połączonej chmury punktów – fundament rzetelnej inwentaryzacji 3D appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Czym jest skanowanie laserowe?

Skanery laserowe rejestrują miliony punktów, wykorzystując technologię pomiaru czasu przelotu wiązki (time-of-flight) lub przesunięcia fazowego (phase-shift), aby bardzo precyzyjnie mierzyć odległości. Zebrane dane przekształcane są następnie w gęstą i niezwykle dokładną chmurę punktów 3D.

Można powiedzieć, że skanowanie laserowe pozwala uchwycić „geometrię” obiektu z wyjątkową dokładnością. Więcej o chmurze punktów można przeczytać w artykule na naszym blogu: Co to jest chmura punktów i jakie ma zastosowania?

Czym jest fotogrametria?

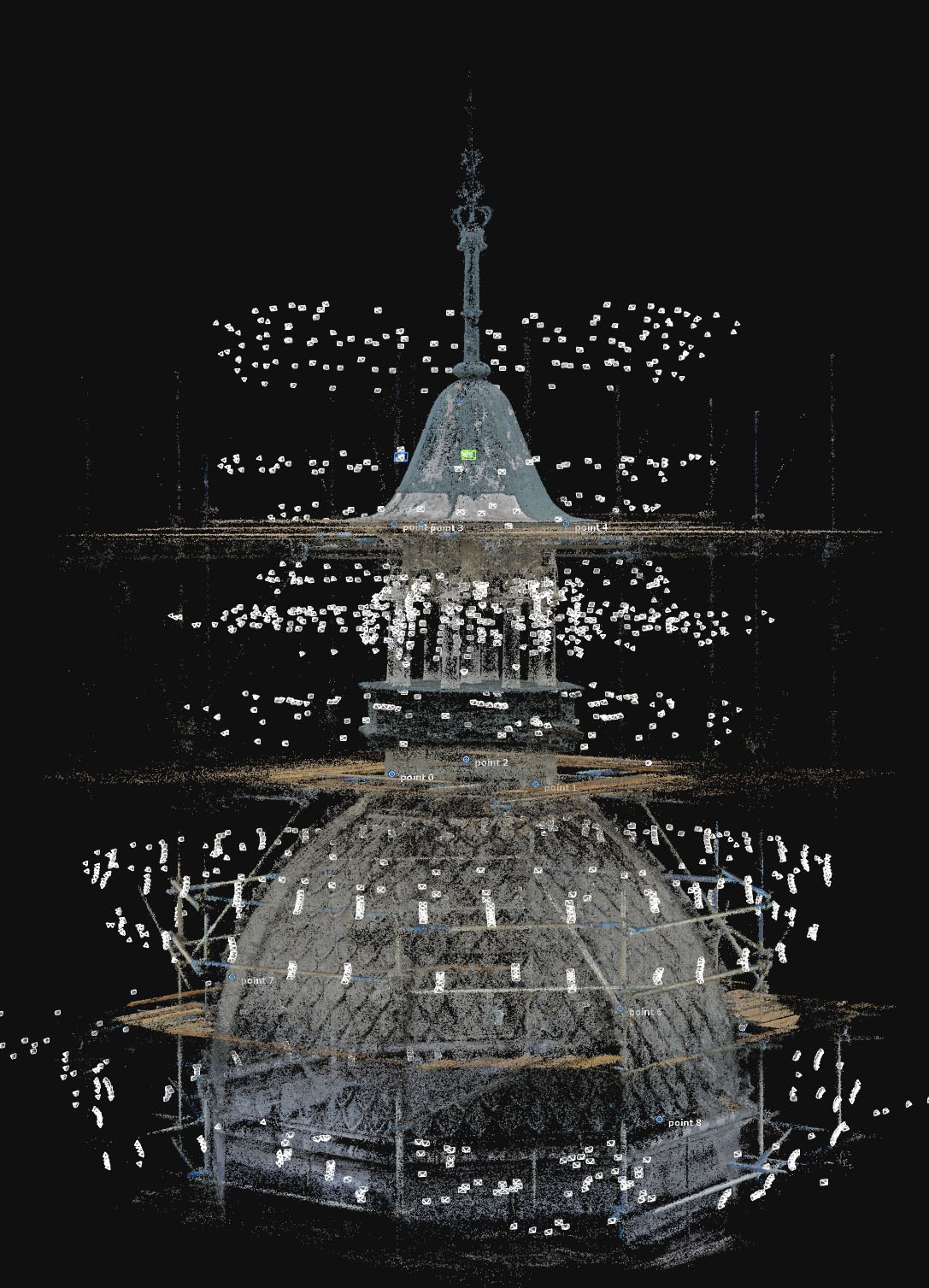

Fotogrametria wykorzystuje zdjęcia wykonywane z wielu perspektyw – przy użyciu kamer ręcznych lub dronów. Setki, a nawet tysiące nachodzących na siebie fotografii 2D przekształcane są w trójwymiarową siatkę (mesh) modelu 3D.

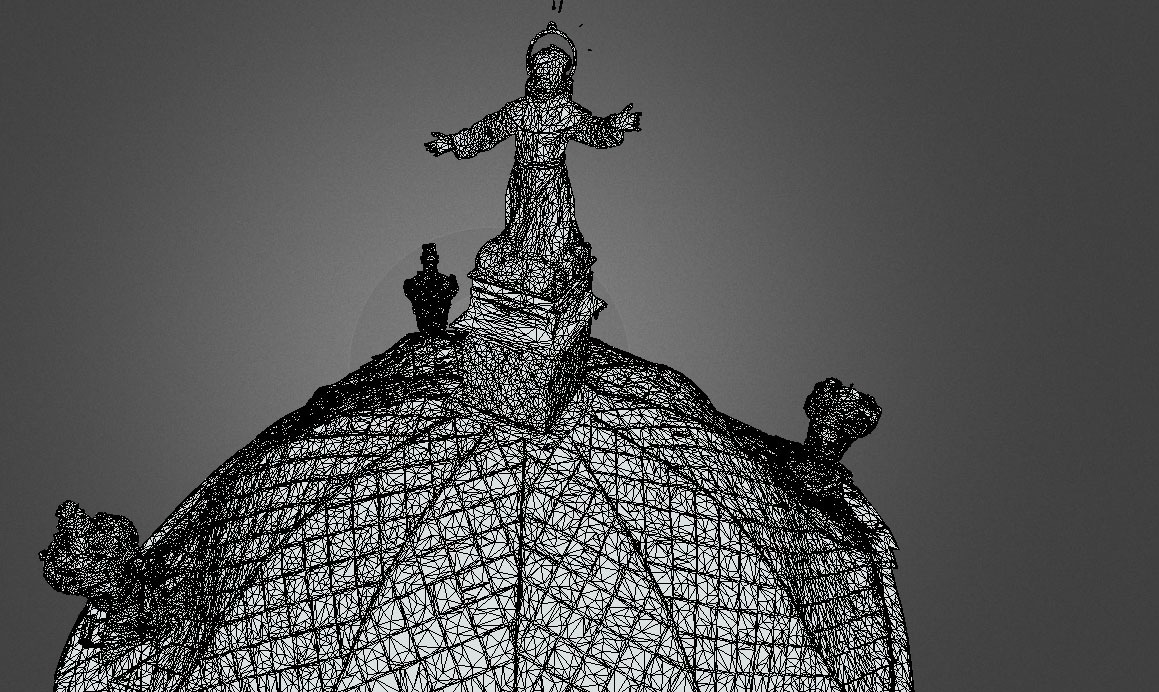

To metoda, która przede wszystkim rejestruje „wygląd” obiektu, a następnie na tej podstawie odtwarza jego geometrię. Więcej na ten temat znajdziesz w artykule: Czym jest fotogrametria?

Kiedy skanowanie laserowe jest najlepszym wyborem?

Największą zaletą skanowania laserowego jest bardzo wysoka dokładność. Dane osiągają precyzję na poziomie milimetrów, co czyni tę metodę idealną do analiz konstrukcyjnych, wykrywania kolizji instalacji (MEP clash detection) czy wszelkich projektów wymagających perfekcyjnych pomiarów.

Skanery wykonują bezpośrednie pomiary, dzięki czemu są w dużej mierze odporne na błędy wynikające z oświetlenia, faktury powierzchni czy wzorów materiału. Co więcej, działają również w całkowitej ciemności – dlatego doskonale sprawdzają się w miejscach takich jak kopalnie czy tunele. Nasze realizacje z Kopalni Soli w Wieliczce oraz projekty skanowania tuneli w Szwecji stanowią przykład zastosowania tej technologii w wymagających warunkach.

Fotogrametria – kiedy warto ją wybrać?

Największą zaletą fotogrametrii jest niski koszt na starcie. Profesjonalny dron i wysokiej klasy aparat są zdecydowanie tańsze niż naziemny skaner laserowy. Gdy nie jest wymagana wysoka precyzja, zdjęcia mogą zostać wykonane nawet przy użyciu smartfona, a następnie przetworzone w model siatkowy 3D.

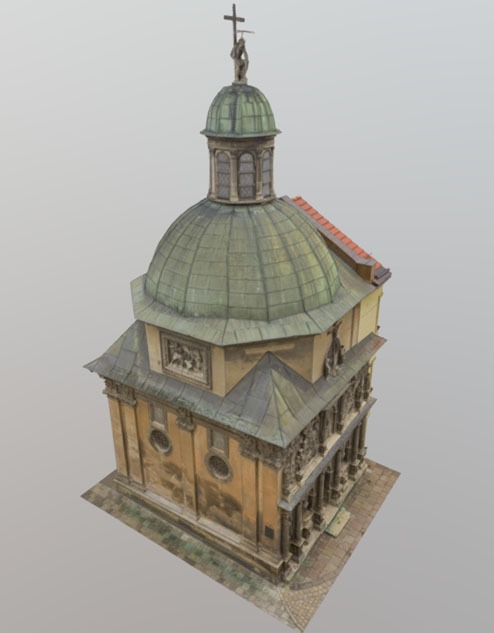

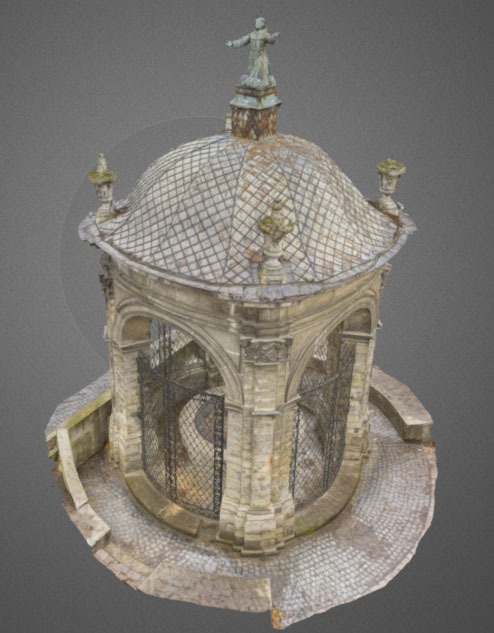

To, co fotogrametria traci na dokładności, nadrabia realizmem wizualnym. Doskonale odwzorowuje kolory, materiały, spękania i detale powierzchni. Dlatego świetnie sprawdza się przy ocenie stanu technicznego, analizach elewacji, dokumentacji architektonicznej oraz przy tworzeniu atrakcyjnych wizualnie materiałów dla klientów.

Dodatkowo zdjęcia wykonywane dronem pozwalają zebrać dane w miejscach, do których skaner laserowy nie zawsze ma dostęp.

Co wybrać: skanowanie laserowe czy fotogrametrię?

Warto odpowiedzieć sobie na kilka kluczowych pytań.

1. Jakiej dokładności wymaga projekt?

Jeśli potrzebna jest dokładność na poziomie milimetrów – najlepszym wyborem będzie skanowanie laserowe. Bezpośrednie pomiary zapewniają precyzyjne odwzorowanie geometrii, idealne do analiz konstrukcyjnych czy wykrywania kolizji.

Jeśli wystarczająca jest dokładność centymetrowa – fotogrametria będzie odpowiednim rozwiązaniem. Pozwala tworzyć bogate wizualnie modele siatkowe (mesh), idealne do raportów, wizualizacji i dokumentacji.

2. W jakim środowisku pracujesz?

Skanowanie laserowe najlepiej sprawdza się w złożonych przestrzeniach wewnętrznych, przy powierzchniach odbijających światło, szkle oraz w warunkach słabego oświetlenia. Jest znacznie mniej podatne na problemy wynikające z refleksów czy ciemności.

Fotogrametria z wykorzystaniem drona doskonale sprawdza się przy dużych, zewnętrznych obszarach – na przykład przy mapowaniu terenu czy rozległych inwestycjach. Z kolei fotogrametria ręczna jest idealna do rejestrowania detali z bliska, z wysokim poziomem realizmu.

3. Jaki jest budżet?

Przy większym budżecie skanowanie laserowe zapewnia bezkonkurencyjną precyzję, ale wymaga kosztownego sprzętu i doświadczonych operatorów.

Przy ograniczonym budżecie fotogrametria jest bardziej dostępna. Drony, aparaty fotograficzne, a nawet smartfony pozwalają uzyskać dobrej jakości dane 3D przy znacznie niższych kosztach.

Podejście hybrydowe – połączenie precyzji i realizmu

Do każdego projektu istnieje odpowiednie narzędzie. Kluczem jest wiedza i doświadczenie, które pozwalają dokonać właściwego wyboru. Przed podjęciem decyzji należy przeanalizować najważniejsze czynniki: wymaganą dokładność, budżet, wielkość plików oraz warunki na obiekcie.

Warto jednak pamiętać, że istnieje także trzecia opcja – podejście hybrydowe.

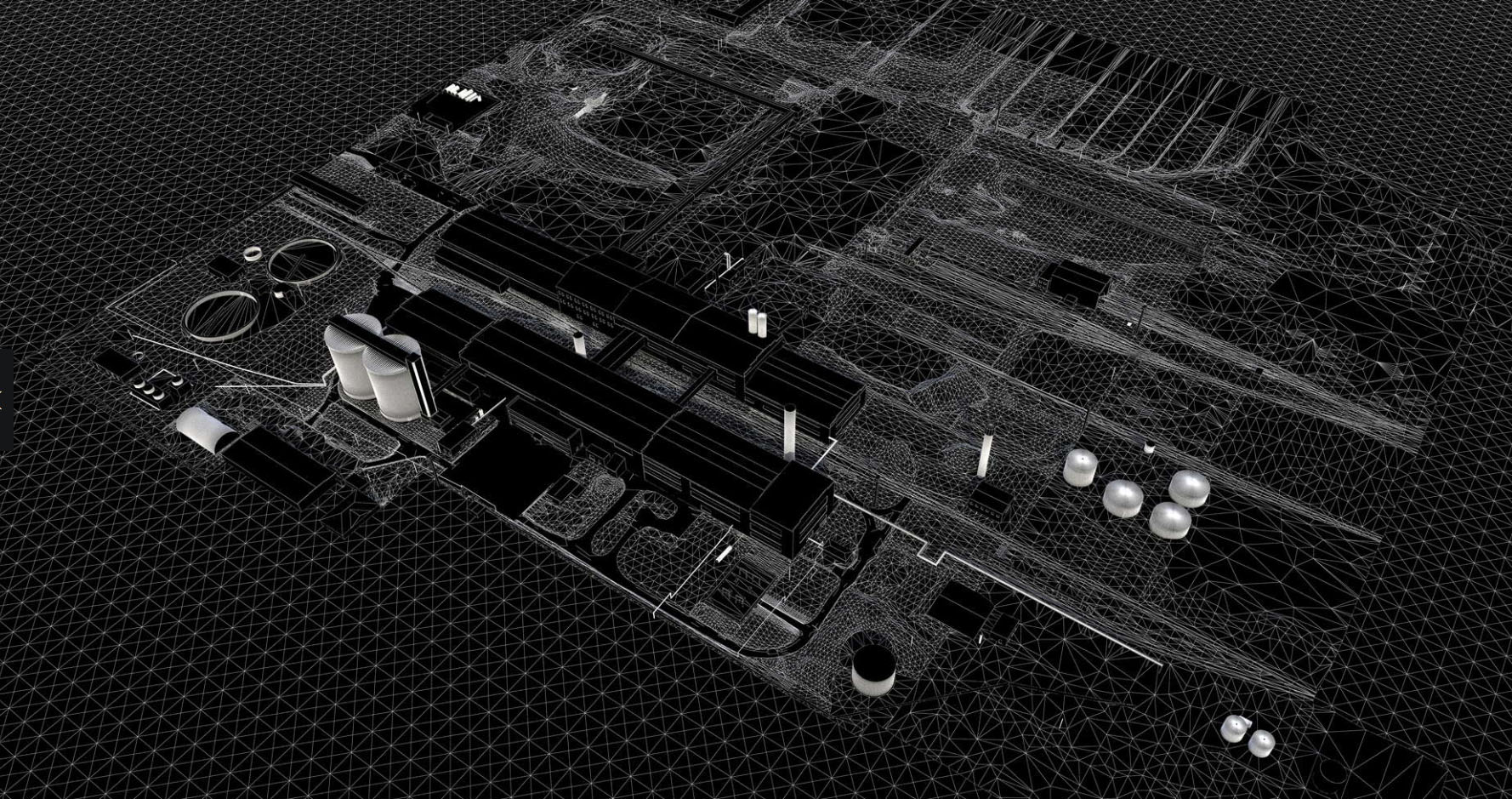

W 3Deling łączymy skanowanie laserowe z fotogrametrią lotniczą oraz naziemną, co pozwala uzyskać najlepsze rezultaty. Chmura punktów ze skanowania laserowego może być integrowana z siatką (mesh) utworzoną na podstawie fotogrametrii.

Takie rozwiązanie pozwala uzyskać bardzo wysoką dokładność tam, gdzie jest ona niezbędna, a jednocześnie zachować fotorealistyczne odwzorowanie powierzchni.

Wieloletnie doświadczenie w pracy z tymi technologiami pozwala nam doradzić, które rozwiązanie będzie najlepsze dla Twojego projektu.

The post Skanowanie laserowe vs fotogrametria – co wybrać? appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

W poprzednim artykule pokazaliśmy, dlaczego osnowa geodezyjna jest fundamentem cyfrowej kopii zakładu przemysłowego i warunkiem długofalowej spójności danych. To jednak dopiero pierwszy krok. Równie istotne jest to, w jaki sposób dane są zbierane w terenie.

W praktyce skanowania laserowego 3D wciąż często spotykamy się z podejściem, w którym kluczowe znaczenie przypisuje się parametrom dobrze wyglądającym w specyfikacjach technicznych: maksymalnemu zasięgowi skanera, bardzo wysokiej rozdzielczości czy deklarowanej dokładności pojedynczego pomiaru. Doświadczenie pokazuje jednak, że o realnej jakości danych decydują zupełnie inne czynniki.

Poniższy tekst opiera się na wieloletnich doświadczeniach zespołu 3Deling oraz obserwacjach Pawła Dudka, CEO 3Deling, zdobytych na przestrzeni niemal dwóch dekad pracy ze skanowaniem laserowym 3D – od pierwszych testów technologii po realizację dużych, złożonych projektów przemysłowych.

skanowanie laserowe 3d pomiary terenowe

Pierwsze doświadczenia ze skanowaniem 3D – krótka lekcja pokory

Pamiętam „testy” naszego pierwszego skanera – był rok 2007. Ustawiliśmy bardzo dużą rozdzielczość skanowania, bo przecież „musi być gęsto”, żeby dane były dobre i żeby nic nie umknęło. Lekkie zdziwienie, że skan potrwa dobre 30 minut, ale nic – czekamy na efekt.

Skan się kończy, zgrywamy dane. Potem „przemielenie” chmury i otwarcie w Pointools View (jeszcze wtedy nie Bentley Pointools). Trochę to trwało, ale w końcu jest – bardzo „ciężki” skan, dane widać jeszcze w bardzo dużej odległości. Widać nawet komin nieistniejącej już ciepłowni, oddalony o kilkaset metrów. Robiło wrażenie.

Sytuacja miała miejsce prawie 20 lat temu. Każdy z nas miał już wtedy pewne doświadczenie w skanowaniu laserowym 3D i wykonywaliśmy takie pomiary dość regularnie. Patrząc jednak z dzisiejszej perspektywy, widać wyraźnie, jak wiele jeszcze wtedy nam brakowało – szczególnie w kontekście dużych projektów.

Dziś nasi geodeci wykonują nawet kilka tysięcy skanów na jednym obiekcie, łączonych w jednym układzie współrzędnych, często w trudnych warunkach i pod presją czasu. A na końcu i tak liczy się jedno – żeby klient otrzymał możliwie najlepsze dane.

Dlaczego dziś skanujemy inaczej?

W praktyce podejście do skanowania wygląda dziś zupełnie inaczej. I nie dlatego, że chcemy skanować „szybko i byle jak”, zamknąć projekt i iść dalej. Wręcz przeciwnie.

Aby uzyskać jak najbardziej kompletną i użyteczną reprezentację geometryczną obiektu, kluczowa jest odpowiednia liczba skanów oraz ich rozmieszczenie, a nie maksymalna rozdzielczość czy zasięg skanera.

Rozdzielczość skanów – dlaczego „gęściej” nie zawsze znaczy „lepiej”

W praktyce bardzo gęste skany są po prostu „ciężkie”. Trudniej się z nimi pracuje – zarówno ze względu na ograniczenia oprogramowania, jak i możliwości sprzętowe.

Dlatego pojedyncze skany bardzo często są filtrowane, a ich rozdzielczość zmniejszana. W efekcie chmura punktów po tzw. unifikacji potrafi być nawet 5–6 razy „lżejsza”, a jednocześnie znacznie wygodniejsza w użyciu – bez realnej utraty informacji istotnej z punktu widzenia projektowania.

Zasięg skanera – parametr rzadko wykorzystywany w pełni

Większość skanerów, których używamy, ma zasięg znacznie przekraczający 100 metrów – jeden z nich nawet do 600 m. W praktyce jednak dane wykorzystywane są zwykle z dużo mniejszych odległości.

• dla wnętrz: zazwyczaj do ok. 30 m,

• na zewnątrz: do ok. 50 m.

Pełny zasięg skanera wykorzystuje się rzadko – głównie przy bardzo wysokich obiektach, do których nie ma bezpiecznego dostępu.

Kompletność reprezentacji geometrycznej – parametr kluczowy

To najważniejszy parametr jakości danych – i jednocześnie taki, którego w 100% praktycznie nigdy nie da się osiągnąć. Zawsze pojawiają się tzw. „cienie” lub martwe pola, czyli miejsca bez danych.

Można je jednak znacząco ograniczyć, wykonując dużą liczbę skanów z różnych pozycji, wysokości i odległości. Z perspektywy czasu można więc jednoznacznie stwierdzić, że to właśnie liczba skanów jest kluczowym czynnikiem wpływającym na jakość końcowej reprezentacji geometrycznej obiektu.

Liczba skanów a realna praca projektowa

Często pomagamy klientom przygotowującym się do digitalizacji zakładów w tworzeniu specyfikacji przetargowych. Widzimy wtedy, że mniej doświadczeni inwestorzy skupiają się głównie na parametrach, które najlepiej „wyglądają na papierze”:

• zasięg (im dalej, tym lepiej),

• rozdzielczość (im gęściej, tym lepiej),

• dokładność (najlepiej 1 mm).

Rozumiemy to – sami kiedyś myśleliśmy podobnie. Dlatego staramy się te oczekiwania „odczarować” i zwrócić uwagę na to, co naprawdę ma znaczenie. A tym parametrem jest liczba skanów.

Tam, gdzie obiekt jest dobrze pokryty skanami, a geometria pomiaru sensownie zaplanowana, późniejsze modelowanie przebiega sprawnie. Dane są czytelne, nie ma „dziur”, elementy da się jednoznacznie zinterpretować, a model powstaje szybko – bez domysłów.

Przy projektach realizowanych zdalnie, np. na Bliskim Wschodzie, słabe pokrycie skanami bardzo szybko staje się poważnym problemem. Gdy danych jest mało, modelowanie i projektowanie zaczyna być zgadywaniem: brakuje informacji, pojawiają się nieciągłości, nie wiadomo dokładnie „co jest czym”.

Braki w danych = realne koszty

Gdy dane są niekompletne, pojawiają się problemy:

• konieczność powrotu na obiekt i wykonywanie dodatkowych skanów,

• wysyłanie kogoś na miejsce, by wykonywał zdjęcia „z ręki”,

• akceptowanie uproszczeń i niepewności w modelu.

Każda z tych opcji oznacza dodatkowy czas, koszty i ryzyko błędów.

Dlatego w praktyce zamiast niewielkiej liczby bardzo gęstych skanów, stawiamy na dużą liczbę skanów o nieco niższej rozdzielczości, ale z dobrym pokryciem obiektu. Dzięki temu:

• mamy kompletne dane geometryczne,

• minimalizujemy „martwe pola”,

• zapewniamy dobre warunki do modelowania i projektowania,

• oszczędzamy czas na interpretacji danych – projektanci nie muszą dedukować, co gdzie się znajduje, bo wszystko jest jednoznaczne już na etapie chmury punktów.

Unified cloud i praca na danych

Z pojedynczych skanów tworzona jest jedna połączona chmura punktów (tzw. Unified), zwykle dodatkowo przefiltrowana (np. do 5 mm). To na niej wykonywane jest modelowanie 3D i dalsze prace projektowe.

Jednocześnie zachowane są wszystkie pojedyncze skany wraz z kolorami i panoramami, do których można wrócić w każdej chwili – np. przez WebPano. To ogromna przewaga przy bardziej złożonych instalacjach, gdzie dostęp do detali i kontekstu przestrzennego ma kluczowe znaczenie.

Na co zwrócić uwagę w zapytaniu ofertowym?

Przy wyborze wykonawcy skanowania 3D warto patrzeć szerzej niż tylko na parametry sprzętowe.

Nie tylko na:

• rozdzielczość,

• zasięg,

• deklarowaną przez producenta dokładność skanera.

Ale przede wszystkim na:

• szacowaną liczbę skanów dla danego obiektu.

To jeden z najlepszych wskaźników realnej jakości danych, jakie finalnie otrzymasz. Większa liczba dobrze zaplanowanych skanów oznacza mniej niepewności, szybsze projektowanie i realne oszczędności czasu i pieniędzy w całym procesie inwestycyjnym.

Podsumowanie

Rozdzielczość i zasięg skanera są ważne, ale nie decydują o sukcesie projektu.
To liczba skanów i ich rozmieszczenie mają największy wpływ na jakość końcowych danych i ich praktyczną użyteczność.

Innymi istotnymi elementami jakości danych są m.in. dokładność połączonej chmury punktów oraz poprawnie dobrany układ współrzędnych – do tych zagadnień wrócimy w kolejnych artykułach serii.

Budujesz cyfrową kopię zakładu przemysłowego?

W 3Deling wspieramy klientów w planowaniu i realizacji digitalizacji zakładów – od osnowy geodezyjnej, przez skanowanie laserowe 3D, po prace projektowe i modelowanie.

Skontaktuj się z nami, aby porozmawiać o kolejnych krokach.

The post Jakość danych w skanowaniu 3D: dlaczego liczba skanów ma większe znaczenie niż rozdzielczość appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Aby jednak cyfrowa kopia zakładu była wiarygodna, spójna i użyteczna przez lata, konieczny jest element, który bardzo często bywa niedoceniany na etapie planowania – osnowa geodezyjna.

digitalizacja zakladu osnowa geodezyjna skanowanie 3d

Czym jest osnowa w kontekście digitalizacji zakładu?

Osnowa geodezyjna to zbiór stabilnych punktów odniesienia, których położenie zostało jednoznacznie określone w przyjętym układzie współrzędnych, wraz z informacją o dokładności ich wyznaczenia. W praktyce stanowi ona fizyczną podstawę, do której odnoszone są wszystkie pomiary wykonywane w zakładzie.

W kontekście digitalizacji oznacza to, że osnowa:

• nadaje geometrię i skalę całej cyfrowej dokumentacji,

• pozwala łączyć dane z różnych kampanii skanowania,

• umożliwia integrację chmur punktów, modeli 3D i rysunków technicznych.

Bez poprawnie zaprojektowanej osnowy nawet najlepszej jakości skaning laserowy 3D traci swój potencjał.

Dlaczego osnowa jest kluczowa przy skanowaniu laserowym 3D?

Skaning laserowy 3D generuje ogromne ilości danych w postaci chmur punktów. Aby dane te mogły być:

• łączone w jedną spójną całość,

• porównywane w czasie,

• wykorzystywane w projektach modernizacji i rozbudowy,

muszą odnosić się do jednego, wspólnego układu współrzędnych.

Ten sam układ odniesienia może być następnie wykorzystany nie tylko do inwentaryzacji, ale również do wytyczenia obiektów projektowanych w terenie. Oznacza to, że projekt, inwentaryzacja i realizacja odnoszą się do tej samej osnowy geodezyjnej, co eliminuje ryzyko „rozjazdu” pomiędzy stanem istniejącym, dokumentacją projektową a faktycznym pozycjonowaniem obiektów na budowie.

W praktyce pozwala to ograniczyć błędy interpretacyjne, niejednoznaczności w pozycjonowaniu projektów oraz sytuacje, w których odpowiedzialność za niezgodności rozmywa się pomiędzy zespołem wykonującym inwentaryzację, projektantem i wykonawcą robót w terenie.

Osnowa geodezyjna pełni, zatem rolę „szkieletu” cyfrowej kopii zakładu. To dzięki niej:

• kolejne etapy digitalizacji mogą być realizowane stopniowo,

• dane z różnych lat pozostają kompatybilne,

• zmiany w obiekcie są mierzalne i jednoznaczne.

Ma to szczególne znaczenie w zakładach przemysłowych, gdzie digitalizacja jest procesem długoterminowym, a nie jednorazowym projektem.

Osnowa lokalna – rozwiązanie dopasowane do cyfrowej kopii zakładu

W projektach digitalizacji zakładów przemysłowych najczęściej stosuje się lokalną osnowę geodezyjną, często powiązaną z układem państwowym, ale zoptymalizowaną pod potrzeby konkretnego obiektu.

Takie podejście daje wymierne korzyści:

• oprogramowanie do pracy z chmurami punktów i modelami 3D działa najstabilniej, gdy obiekty opisane są za pomocą niskich, dodatnich współrzędnych – czyli niewielkich wartości liczbowych liczonych w metrach od lokalnego początku układu,

• układ współrzędnych można ustawić ortogonalnie do osi budynków i instalacji,

• dane są bardziej czytelne dla projektantów, technologów i zespołów utrzymania ruchu.

Dobrze zaprojektowana osnowa sprawia, że cyfrowa dokumentacja jest intuicyjna w użyciu i łatwa w dalszym rozwijaniu.

Stabilność danych dziś i w przyszłości

Jednym z głównych celów digitalizacji zakładu jest utrzymanie i porządkowanie wiedzy technicznej, szczególnie w obliczu rotacji personelu i zmian organizacyjnych.

Osnowa geodezyjna:

• zapewnia spójność danych historycznych i aktualnych,

• umożliwia porównywanie stanu obiektu w różnych momentach czasu,

• stanowi punkt odniesienia dla przyszłych modernizacji, rozbudów i analiz.

Dzięki temu cyfrowa kopia zakładu nie jest statycznym archiwum, lecz aktywnym narzędziem wspierającym codzienne decyzje techniczne.

Osnowa jako podstawa integracji z dokumentacją techniczną

Pełna wartość cyfrowej kopii zakładu ujawnia się wtedy, gdy dane 3D są połączone z:

• dokumentacją CAD i CAE,

• schematami technologicznymi P&ID,

• informacjami eksploatacyjnymi.

Osnowa geodezyjna umożliwia taką integrację, ponieważ wszystkie elementy odnoszą się do jednego, spójnego układu odniesienia. Przekłada się to na:

• szybsze przygotowanie projektów modernizacyjnych,

• lepszą komunikację z firmami projektowymi,

• ograniczenie ryzyka błędów wykonawczych w terenie.

Podsumowanie: dlaczego digitalizację warto zacząć od osnowy?

Osnowa geodezyjna nie jest dodatkiem do digitalizacji zakładu – jest jej fundamentem. To od niej zależy, czy:

• dane z różnych okresów będą ze sobą kompatybilne,

• chmury punktów staną się realnym wsparciem projektowym,

• cyfrowa kopia zakładu będzie użyteczna przez wiele lat.

Planując skanowanie laserowe 3D i budowę wirtualnej kopii zakładu przemysłowego, warto zacząć od pytania:
czy mamy solidną podstawę odniesienia dla wszystkich danych?

Osnowa geodezyjna to jeden z kluczowych elementów jakości danych w procesie digitalizacji zakładu, ale nie jedyny. W kolejnych artykułach pokażemy, jak na praktyczną użyteczność chmur punktów i modeli 3D wpływają m.in. liczba i rozmieszczenie skanów, dokładność połączonej chmury punktów oraz sposób planowania całego procesu pomiarowego.

Chcesz sprawdzić, czy Twój zakład jest gotowy na digitalizację?

Jeśli planujesz skaning laserowy 3D, modernizację instalacji lub budowę cyfrowej kopii zakładu przemysłowego, osnowa geodezyjna jest pierwszym krokiem, który warto zaplanować świadomie.

W 3Deling wspieramy klientów w kompleksowej digitalizacji zakładów – od:

• koncepcji i założenia osnowy geodezyjnej,

• przez skaning laserowy 3D,

• aż po integrację danych z dokumentacją techniczną i środowiskami CAD/BIM.

Skontaktuj się z nami, aby porozmawiać o stanie Twojej dokumentacji i możliwościach rozwoju cyfrowej kopii zakładu w długiej perspektywie.

The post Osnowa geodezyjna – fundament cyfrowej kopii zakładu przemysłowego appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Chmura punktów w kolorach RGB wygenerowana z fotogrametrii. Studnia św. Jana z Dukli – Lwów

Dla architektów i projektantów pracujących przy modernizacjach, procedurach administracyjno-planistycznych oraz projektach wykonawczych kluczowe znaczenie mają rzetelne dane o stanie istniejącym. Fotogrametria stała się skuteczną i wydajną metodą pozyskiwania takiej dokumentacji. Czym dokładnie jest i jakie korzyści może przynieść Twojemu projektowi?

W najprostszym ujęciu fotogrametria to nauka wykonywania pomiarów na podstawie fotografii. Pozwala ona na tworzenie precyzyjnych modeli siatkowych 3D budynków, obiektów i terenów poprzez przetwarzanie setek, a często tysięcy, zachodzących na siebie zdjęć 2D. Dzięki zastosowaniu triangulacji zdjęć wykonanych z różnych pozycji, specjalistyczne oprogramowanie wyznacza dokładne współrzędne 3D, tworząc cyfrowy odpowiednik rzeczywistego obiektu.

Metody fotogrametrii: lotnicza i naziemna

Wybór metody zależy od zakresu i charakteru projektu.

Fotogrametria lotnicza (dronowa)

Bezzałogowe statki powietrzne umożliwiają pozyskanie danych z perspektywy niedostępnej z poziomu gruntu. Metoda ta doskonale sprawdza się przy:

• uzupełnianiu pomiarów naziemnych na dużych terenach,

• inwentaryzacji trudno dostępnych elementów, takich jak dachy, elewacje czy obiekty niebezpieczne,

• tworzeniu rozległych modeli terenu 3D.

W 3Deling łączymy fotogrametrię lotniczą z naziemnym skanowaniem laserowym. Takie podejście hybrydowe zapewnia pełne pokrycie obiektu oraz zwiększa dokładność końcowych modeli 3D i rysunków 2D, dostarczając kompletny zestaw danych dla inwestycji.

Model cad zintegrowany z modelem siatkowym fotogrametria – cukrownia

Fotogrametria naziemna

Wykorzystuje aparaty ręczne lub statywowe do rejestracji detali z poziomu terenu. Jest idealna do:

• tworzenia fotorealistycznych modeli siatkowych 3D wnętrz, detali architektonicznych i elementów zabytkowych,

• generowania ortofotografii elewacji i ścian wewnętrznych o wysokiej rozdzielczości,

• dokumentowania złożonych form architektonicznych na potrzeby modernizacji i projektów wykonawczych.

Chmura punktów w kolorach RGB – kaplica Boimów we Lwowie

Zrzut ekranu z Reality Capture ze zwizualizowanymi pozycjami kamery

Od zdjęć do dokładnych danych 3D – proces przetwarzania

Wykonanie zdjęć to dopiero pierwszy etap. Surowe materiały są przetwarzane w specjalistycznym oprogramowaniu, które analizuje wspólne punkty na zachodzących na siebie fotografiach, oblicza pozycje kamer i buduje gęstą chmurę punktów oraz model siatkowy. Każda pozycja kamery jest wizualizowana w postaci białej kropki.

W projektach wymagających wysokiej precyzji i odniesienia do rzeczywistego układu współrzędnych — niezbędnego w inwentaryzacjach architektonicznych i dokumentacji planistycznej — wykorzystujemy tachimetr do pomiaru punktów kontrolnych na obiekcie. Punkty te są następnie importowane do oprogramowania fotogrametrycznego w celu georeferencji modelu i przeprowadzenia tzw. bundle adjustment, co pozwala „zakotwiczyć” dane 3D w państwowym układzie współrzędnych. Bez tego etapu model nie posiadałby poprawnej skali ani rzeczywistego położenia.

Kluczowe produkty: model siatkowy 3D i ortofotografie

Model siatkowy 3D

Model może zostać wyeksportowany do standardowych formatów (.obj, .glb, .stl) i bezpośrednio zaimportowany do wykorzystywanego oprogramowania:

• CAD i Revit: jako podkład do opracowania dokładnych rysunków 2D lub modeli 3D

• Analiza i wizualizacja: do prezentacji dla inwestora, analiz nasłonecznienia oraz identyfikacji uszkodzeń i nieprawidłowości

• Ten sam model siatkowy można również wgrać do WebPano, gdzie możliwe jest jego przeglądanie online, analiza geometrii oraz łatwe udostępnianie zespołom projektowym i klientom.

Model siatkowy bez tekstury z cieniowaniem – dach studni św. Jana z Dukli – Lwów

Ortofotografie – mierzalna fotografia

Ortofotografia to obraz, w którym usunięto zniekształcenia perspektywy i obiektywu, zachowując jednolitą skalę — podobnie jak na mapie.

• Dla architektów i planistów: umożliwiają tworzenie fotorealistycznych, skalibrowanych elewacji do opisów, analiz i dokumentacji planistycznej

• Dla geodetów i inwentaryzatorów: pozwalają na wykonywanie dokładnych pomiarów długości, powierzchni i detali bezpośrednio na obrazie

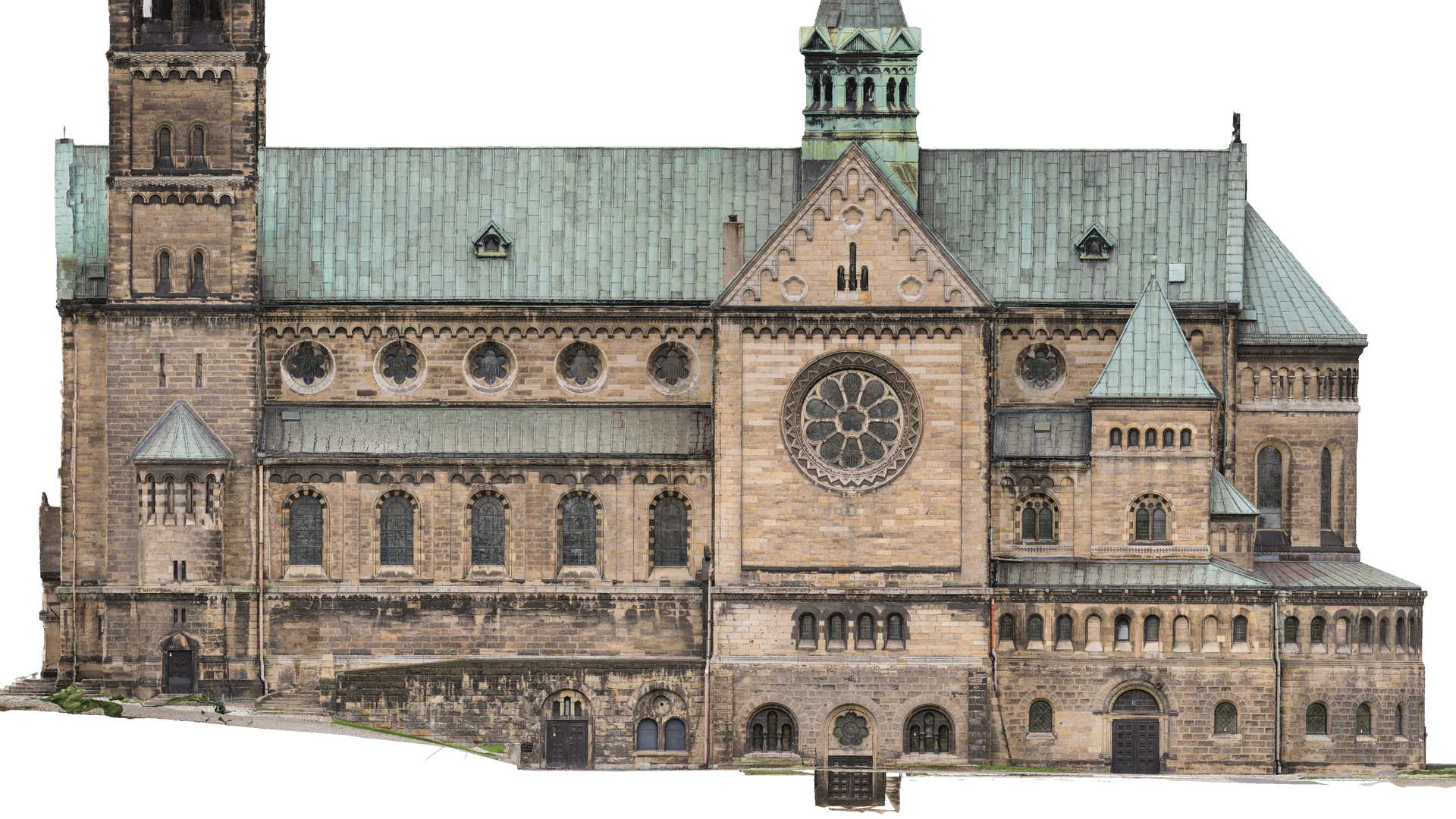

Ortofoto elewacji kościoła św. Jacka w Bytomiu

Usprawnienie procesu inwentaryzacji i projektowania

W 3Deling traktujemy fotogrametrię nie jako samodzielną usługę, lecz jako integralny element kompleksowego procesu pomiarowego. W połączeniu ze skanowaniem laserowym zapewnia ona unikalne połączenie realizmu, dokładności geometrycznej i efektywności pracy.

Niezależnie od tego, czy potrzebujesz szczegółowej dokumentacji zabytkowego obiektu, precyzyjnych danych do postępowania administracyno-planistycznego, czy efektywnego modelu pod koncepcję projektową — fotogrametria stanowi skuteczne i nowoczesne rozwiązanie.

Chcesz dowiedzieć się, jak fotogrametria może wesprzeć Twój kolejny projekt? Skontaktuj się z 3Deling, aby przedstawić swoje potrzeby.

The post Czym jest fotogrametria? Przewodnik dla architektów, geodetów i projektantów appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Filar 1: Autonomiczne Utrzymanie Ruchu

• Wsparcie dla Operatorów

  WebPano Visual Plant przekazuje operatorom jasne, wizualne instrukcje. Zamiast polegać na papierowych instrukcjach, mogą oni wirtualnie „przejść” przez instalację, zidentyfikować komponenty i zobaczyć, jak mają przeprowadzić podstawowe kontrole i czyszczenie. To zwiększa ich kompetencje i zaangażowanie w utrzymanie sprzętu.

• Wizualizacja Standardów

  Zespoły mogą łatwo tworzyć i udostępniać standardy czyszczenia i inspekcji. W WebPano, nałożone na model 3D punkty informacyjne (Notes) mogą zawierać instrukcje, checklisty i zdjęcia, co zapewnia, że każdy operator postępuje zgodnie z tą samą procedurą, zwiększając jakość autonomicznego UR.

Zdjęcie 1 – Podłączona instrukcja video do urządzenia w usłudze Webpano Visual Plant

Filar 2: Planowane Utrzymanie Ruchu (Planned Maintenance)

• Wirtualna inwentaryzacja i inwentaryzacja zasobów

  Zespoły UR mogą wirtualnie przeglądać całą instalację, lokalizować zasoby i identyfikować elementy wymagające konserwacji. Funkcja inwentaryzacji pozwala na łatwe tagowanie i kategoryzowanie komponentów, co ułatwia zarządzanie nimi w systemach CMMS (Computerized Maintenance Management System).

Zdjęcie 2 – lokalizacja zasobów na zakładzie poprzez filtrowanie po tagach i nazwie zinwentaryzowanych urządzeń w usłudze Webpano Visual Plant

• Centrum danych o elementach

  W WebPano, każdy element instalacji, np. silnik, zawór czy pompa może być powiązany z bazą danych lub istniejącymi systemami CMMS/ERP za pośrednictwem API (Application Programming Interface), czyli elementu, który pozwala WebPano Visual Plant pełnić rolę Cyfrowego Bliźniaka integrującego dane. Tworzy się przez to wirtualne centrum danych, gdzie z poziomu modelu 3D dostępne są: historia awarii, instrukcje obsługi, dane techniczne i historia konserwacji pochodzące z różnych źródeł. To pozwala na szybkie podejmowanie decyzji o naprawie lub wymianie.

Zdjęcie 3 – lokalizacja urządzenia na zakładzie poprzez filtrowanie po tagach i nazwie zinwentaryzowanych urządzeń w usłudze Webpano Visual Plant

• Optymalizacja tras i czasu pracy

  Wykorzystując dokładną, cyfrową kopię instalacji, planiści UR mogą zoptymalizować trasy inspekcji i konserwacji, minimalizując stracony czas. Utrzymanie ruchu staje się bardziej predykcyjne, a rzadziej reaktywne.

Filar 3: Utrzymanie Jakości (Quality Maintenance)

• Lokalizacja usterek

  Jeśli proces produkcyjny napotka problem z jakością, zespoły UR mogą szybko przeanalizować powiązany sprzęt w wirtualnej przestrzeni. Wykorzystując API, dane z zewnętrznych systemów, np. monitoringu IoT, mogą być przekazywane do WebPano Visual Plant. Dzięki temu można wizualizować w przestrzeni parametry pracy, np. temperaturę, ciśnienie czy drgania dokładnie w miejscu geolokalizacji danego czujnika. Bywa, że awarie zaczynają korelować z jednym obszarem, a to najlepiej zaobserwować na bliźniaku cyfrowym z rozmieszczonymi punktami z czujników.

Zdjęcie 4 – wskazanie miejsca urządzenia z potencjalną usterką do sprawdzenia w usłudze Webpano Visual Plant. Informacja skierowana tagiem do odpowiednich służb.

• Wirtualne inspekcje

  Zamiast opierać się wyłącznie na danych tabelarycznych, inżynierowie mogą zdalnie przeprowadzać wirtualne inspekcje, obserwując wartości z czujników bezpośrednio na cyfrowym widoku zakładu, w kontekście ich rzeczywistej geolokalizacji. Otwarte API WebPano umożliwia integrację z różnymi zewnętrznymi systemami monitorującymi, dzięki czemu platforma pełni rolę jednolitego interfejsu do przestrzennej wizualizacji danych. Takie podejście znacząco zwiększa efektywność zarządzania TPM.

  Przykładowo, za pośrednictwem API dane z systemów monitorujących stopień korozji rurociągów mogą być przesyłane do WebPano Visual Plant w celu wskazania obszarów, w których zmiany postępują najszybciej. Zewnętrzny system typu Corrosion Monitoring aktualizuje m.in. informacje o grubości ścianek rur, umożliwiając precyzyjny nadzór nad stanem infrastruktury. Interfejs graficzny WebPano pozwala natomiast jednoznacznie wskazać konkretne miejsce wymagające prewencyjnej interwencji, ułatwiając przekazanie informacji odpowiednim służbom jeszcze przed wystąpieniem problemu.

Zdjęcie 5 – wskazanie miejsca objętego korozją z dokładną lokalizacją na mapie poglądowej dla odpowiednich służb.

• Wizualizacja stanu urządzeń i rurociągów

  Dzięki otwartemu API dane o stanie urządzeń i rurociągów, pochodzące z zewnętrznych systemów monitorujących (np. CML, IoT), są przesyłane i wizualizowane bezpośrednio na widoku 3D instalacji. Zespoły Utrzymania Ruchu mogą używać map ciepła (heatmap) lub kolorów (np. zielony dla stanu zdrowego, żółty dla ostrzeżenia, czerwony dla krytycznego) do szybkiej, przestrzennej identyfikacji problemów.

WebPano może wizualizować m.in.:

• Stan Techniczny (CML)

  Wyświetlanie lokalizacji i stopnia zaawansowania zmian, np. korozji, co pozwala na prewencyjną reakcję, zanim dojdzie do awarii.

• Straty Energetyczne

  Wizualizowanie miejsc, w których występuje największa strata energii (np. uszkodzona izolacja), poprzez mapy ciepła, bazując na danych z czujników lub inspekcji

• Trasowanie

  Webpano pozwala na oznaczenie rurociągów na chmurze punktów i panoramie, które mają być modelowane pod kątem ich wymiany lub przeróbki.

Zdjęcie 6 – trasowanie orurowania na chmurze punktów poprzez opisy CML pod kątem późniejszego modelowania 3D.

• Predykcyjne utrzymanie ruchu oparte na danych CML

  Zespoły UR nie czekają na awarię. Analizując trendy w utracie grubości ścianek, postępowania wibracji na elementach ruchomych lub danych z innych czujników zlokalizowanych na instalacji, mogą zaplanować prewencyjne wymiany lub naprawy, minimalizując ryzyko wycieków, awarii i kosztownych przestojów. Webpano Visual Plant po odpowiedniej konfiguracji pozwala lokalizować przestrzennie i wizualizować obszary, gdzie niepożądane sytuacje zdarzają się najczęściej.

• Integracja z systemami zarządzania zasobami

  Dane z WebPano Visual Plant mogą być eksportowane do istniejących systemów CMMS lub ERP, wykorzystując API.

Podsumowanie

Podejście TPM może poprzez zastosowanie WebPano Visual Plant zyskać  coś więcej niż tylko wizualizację, a mianowicie może być jednym z głównych narzędzi służącym zespołom UR podczas podejmowania decyzji. Zyskują one kompleksowe narzędzie do wizualizacji zasobów, planowania konserwacji i lokalizowania usterek. Integracja z systemami CMMS, historycznymi danymi, a także danymi z czujników pozwala na realizację zaawansowanych strategii, takich jak Condition-Based Maintenance, minimalizując koszty i zwiększając dostępność sprzętu. Dzięki możliwościom API i integracji z systemami monitorującymi, takimi jak CML, WebPano staje się kluczowym narzędziem w prewencji, wizualizując dane w kontekście przestrzennym i znacząco podnosząc bezpieczeństwo i niezawodność instalacji.

The post Wykorzystanie WebPano Visual Plant w Total Productive Maintenance (TPM) appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

To rozwiązanie wymagające niewielkiego zaangażowania zasobów, pozwalające sprawdzić funkcjonalność Webpano, jakość danych 3d oraz umożliwiające pełną ocenę technologii.

Fragment instalacji jako przykład w programie pilotażowym Webpano.

Dlaczego Mini Program Pilotażowy to najlepszy sposób na rozpoczęcie digitalizacji?

Mini Program Pilotażowy umożliwia obiektywną ocenę wartości danych przestrzennych i narzędzi Webpano w codziennych procesach. Zapewnia m.in.:

• ograniczenie ryzyka inwestycyjnego,

• testowanie platformy operacyjnej na realnych danych,

• możliwość pracy wielu użytkowników jednocześnie,

• bezpośrednie wsparcie zespołu 3Deling,

• inteligentny model 3D jednego elementu z atrybutami, pokazujący potencjał modelowania informacji o instalacji,

• Opcjonalnie: integrację P&ID
  Jeśli zakład posiada aktualny schemat P&ID, może on zostać włączony do środowiska Webpano i powiązany z elementami modelu lub chmurą punktów. Pozwala to ocenić, jak pełna integracja dokumentacji procesowej ze skaningiem 3D usprawnia analizę i weryfikację stanu instalacji.

• minimalny koszt organizacyjny i finansowy, pozwalający strategicznie ocenić zasadność pełnego wdrożenia.

Jak przebiega program pilotażowy?

1. Konsultacja i wybór obszaru

Analiza potrzeb organizacji i dobór fragmentu zakładu, który najlepiej pokazuje potencjał technologii.

2. Ocena obszaru i przygotowanie działań

Wstępna analiza warunków terenowych i logistycznych, opracowanie planu skanowania.

3. Skaning laserowy i panoramy 360°

Wykonanie pomiarów i dokumentacji panoramicznej wybranego obszaru.

4. Przetwarzanie danych i model 3D

Opracowanie chmury punktów i przygotowanie modelu 3D jednego elementu z atrybutami technicznymi.

5. Udostępnienie danych w Webpano

Konfiguracja środowiska, rejestracja użytkowników, nadanie ról oraz krótkie szkolenie. Dane 3D stają się dostępne online dla zespołów operacyjnych, projektowych i utrzymaniowych.

6. Przegląd wyników

Omówienie rezultatów programu pilatożowego, identyfikacja potencjalnych zastosowań oraz ocena wpływu digitalizacji na procesy techniczne i biznesowe.

7. Decyzja o kontynuacji

Po zakończeniu programu pilotażowego licencja Webpano jest aktywowana wyłącznie w przypadku podjęcia decyzji o pełnym wdrożeniu; w przeciwnym razie wygasa bez opłat.

Program pilotażowy – mały zakres, duża wartość

Dzięki niskiemu progowi wejścia, program pilotażowy pozwala na:

• ocenę realnych korzyści digitalizacji,

• analizę zgodności dokumentacji technicznej,

• usprawnienie planowania prac utrzymaniowych i modernizacji,

• przygotowanie organizacji do dalszej cyfryzacji,

• budowę podstaw pod przyszły cyfrowy bliźniak zakładu.

Webpano Mini Program Pilotażowy to niewielka inwestycja, która pozwala rzetelnie ocenić, jak digitalizacja może przełożyć się na bezpieczeństwo, efektywność operacyjną i lepsze zarządzanie CAPEX/OPEX.

Zapraszamy do kontaktu w celu omówienia możliwości przeprowadzenia programu pilotażowego w Państwa zakładzie.

The post Webpano Mini Program Pilotażowy – bezpieczna i efektywna ścieżka do cyfrowego zakładu appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Dzięki połączeniu danych przestrzennych, modeli 3D, fotogrametrii, skaningu laserowego, dokumentacji oraz informacji operacyjnych, digital twin tworzy interaktywne środowisko odzwierciedlające rzeczywisty obiekt. W kontekście BHP otwiera to nowe możliwości szkoleniowe, kontrolne i prewencyjne.

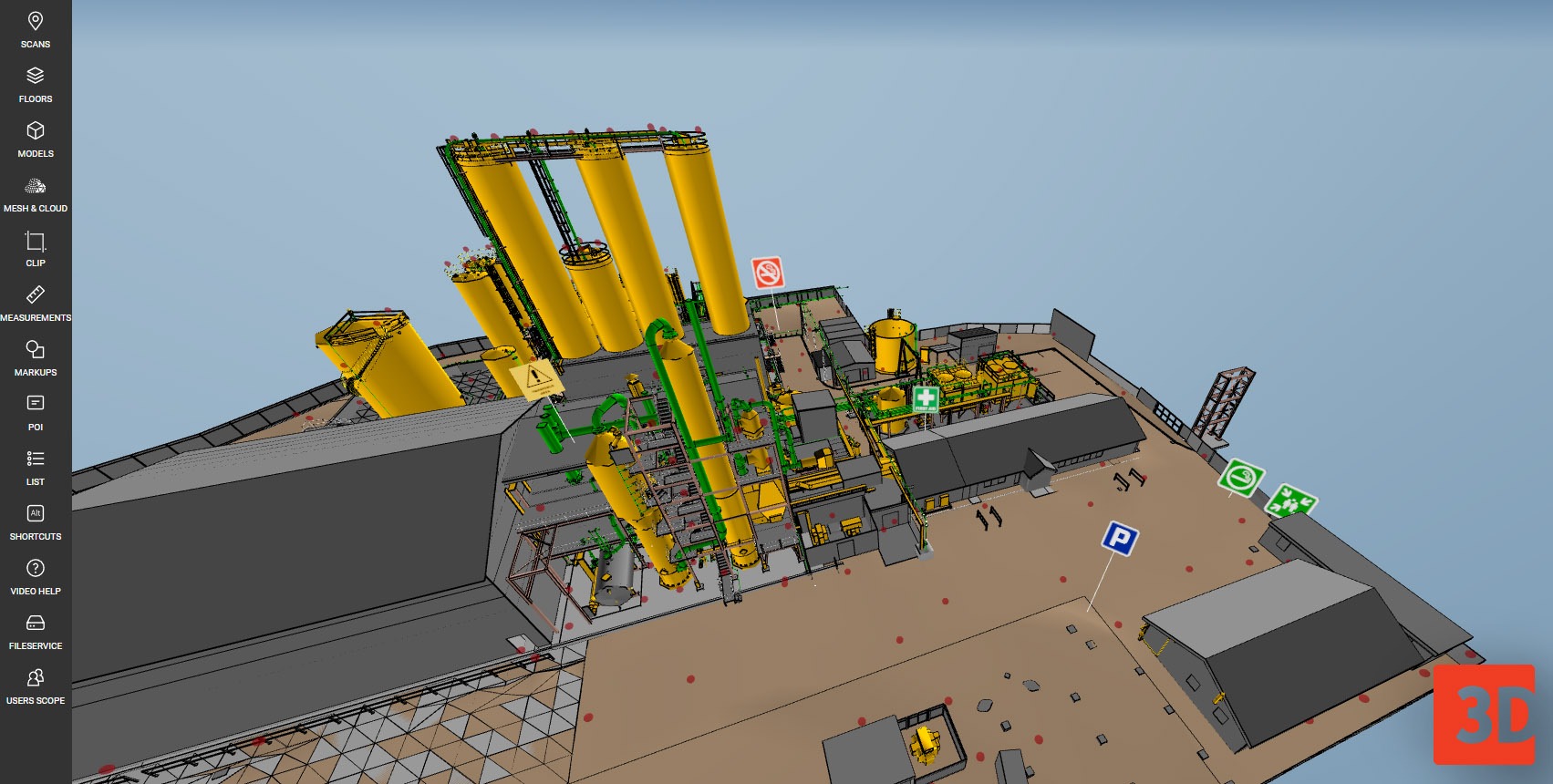

Znaki wspierające bezpieczeństwo i nawigację umieszczone w modelu cyfrowym fabryki na przykładzie Webpano.

Cyfrowy bliźniak jako fundament nowoczesnego BHP

Cyfrowy bliźniak to interaktywny model przestrzenny odwzorowujący zarówno geometrię obiektu, jak i jego kontekst operacyjny. Pozwala on:

• eksplorować zakład bez fizycznej obecności,

• analizować środowisko w realistycznym 3D,

• prowadzić inspekcje zdalne,

• wizualizować zagrożenia, trasy ewakuacyjne i kluczowe punkty.

W środowisku BHP digital twin daje możliwość przygotowania pracowników na sytuacje trudne lub niebezpieczne do odtworzenia w rzeczywistości.

Nowoczesne szkolenia BHP w cyfrowym środowisku

Tradycyjne szkolenia BHP często opierają się na statycznych materiałach, slajdach i ogólnych przykładach.
Digital twin zmienia to podejście, oferując:

• realistyczne, immersyjne środowisko szkoleniowe,

• symulacje scenariuszy zagrożeń — pożarów, wycieków, awarii,

• dostosowanie szkoleń do specyfiki stanowiska i obiektu,

• możliwość prowadzenia szkoleń zdalnych — w przeglądarce lub VR.

Efektem jest większe zaangażowanie uczestników i lepsze przełożenie zdobytej wiedzy na praktykę.

Analiza ryzyka i planowanie prewencji

Digital twin wspiera również codzienną pracę działów BHP poprzez:

• identyfikację zagrożeń już na etapie projektowania,

• symulację zdarzeń awaryjnych i ocenę skuteczności procedur,

• planowanie rozmieszczenia sprzętu ratunkowego,

• analizę tras ewakuacyjnych,

• zdalne audyty i monitorowanie zmian w czasie.

To podejście przesuwa zarządzanie bezpieczeństwem w stronę prewencji zamiast reakcji.

Webpano jako praktyczne narzędzie BHP w środowisku digital twin

Digital twin nabiera jeszcze większej wartości, gdy jest wspierany przez narzędzia, które pozwalają wykorzystać go w codziennej pracy.
Takim narzędziem jest Webpano — platforma 3Deling do przeglądania modeli 3D, chmur punktów i zdjęć panoramicznych bez instalacji i bezpośrednio w przeglądarce.

Webpano oferuje funkcje wspierające komunikację, dokumentację i bezpieczeństwo:

• notatki i adnotacje,

• dokumenty powiązane z lokalizacją,

• markupy 2D i 3D,

• viewpointy wspierające szkolenia i prezentacje,

• oraz Znaki.

Ta ostatnia funkcja umożliwia szybkie i intuicyjne oznaczanie ważnych punktów w cyfrowej przestrzeni — takich jak sprzęt ratunkowy, strefy operacyjne czy punkty ewakuacyjne.

Nowy film: Webpano Znaki – Bezpieczeństwo i Nawigacja w Wirtualnej Fabryce

Aby pokazać praktyczne zastosowanie tej funkcji, przygotowaliśmy krótki materiał wideo przedstawiający Webpano Znaki w modelu wirtualnej fabryki:

Zobacz film: Webpano Znaki – Bezpieczeństwo i Nawigacja w Wirtualnej Fabryce

W materiale prezentujemy, jak Webpano Znaki pozwalają łatwo wskazywać kluczowe punkty w przestrzeni — m.in. elementy bezpieczeństwa, wyposażenie awaryjne czy obszary operacyjne.
Dzięki temu użytkownik może szybciej zorientować się w układzie obiektu i lepiej zrozumieć przestrzeń, nawet pracując zdalnie.

Digital twin a kultura bezpieczeństwa

Największa wartość digital twin dla BHP wynika nie tylko z technologii, ale z możliwości wprowadzenia nowego sposobu organizacji bezpieczeństwa.
Cyfrowe środowisko sprzyja:

• zgłaszaniu uwag i analizie incydentów,

• testowaniu procedur w bezpiecznych warunkach,

• współpracy między działami,

• budowaniu świadomości zagrożeń.

To fundament nowoczesnej kultury bezpieczeństwa opartej na danych, wiedzy i praktycznej współpracy.

Podsumowanie

Digital twin staje się naturalnym elementem nowoczesnego BHP.
Dzięki funkcjom takim jak Webpano Znaki, możliwe jest szybkie oznaczanie kluczowych miejsc w wirtualnej przestrzeni, poprawa orientacji pracowników i usprawnienie zarządzania bezpieczeństwem.

To kolejny krok w kierunku nowoczesnej, proaktywnej i opartej na danych organizacji pracy.

The post Bezpieczeństwo pracy w erze cyfrowych bliźniaków appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

W odróżnieniu od tradycyjnego BIM stosowanego w budownictwie, projekty przemysłowe często dotyczą istniejących, działających instalacji.
Największym wyzwaniem jest stworzenie precyzyjnego modelu bez przerywania produkcji.
W tym procesie kluczową rolę odgrywa skanowanie laserowe 3D i rozwiązania takie jak WebPano Visual Plant opracowane przez 3Deling.

Skanowanie laserowe 3D – fundament cyfrowego bliźniaka

Pierwszym krokiem w procesie tworzenia BIM dla Przemysłu jest pozyskanie dokładnych danych przestrzennych.
Skanowanie laserowe 3D pozwala na zebranie milionów punktów pomiarowych tworzących chmurę punktów, będącą wiernym odwzorowaniem rzeczywistego obiektu.
To szybka, bezinwazyjna i niezwykle dokładna metoda, która minimalizuje przestoje w pracy zakładu. Na podstawie chmury punktów i zdjęć panoramicznych powstaje widok 360°, stanowiący podstawę cyfrowego bliźniaka.

Zdjęcie 1. Widok panoramiczny 360° w WebPano Visual Plant – efekt skanowania laserowego z możliwością wykonywania precyzyjnych pomiarów liniowych, powierzchniowych i przestrzennych.

Dla jeszcze lepszej wizualizacji można również utworzyć model siatkowy (MESH) z chmury punktów.

Zdjęcie 2. Model siatkowy w WebPano Visual Plant opracowany na podstawie danych ze skanowania laserowego.

WebPano Visual Plant – od danych do inteligentnego zarządzania aktywami

WebPano Visual Plant to przeglądarkowa platforma, która integruje i wizualizuje dane ze skanowania 3D, przekształcając je w atrakcyjne narzędzie do zarządzania aktywami.
Działa w dowolnej przeglądarce – bez konieczności instalowania specjalistycznego oprogramowania – dzięki czemu umożliwia zespołom szybki dostęp do aktualnych danych, współpracę i podejmowanie decyzji w oparciu o rzeczywiste informacje.

1. Integracja danych i wizualizacja P&ID

WebPano Visual Plant łączy trójwymiarową wizualizację z różnorodnymi źródłami informacji, umożliwiając pełną integrację danych w jednym środowisku.
Do platformy można zaimportować:

• Modele 3D branżowe – konstrukcyjne, elektryczne, rurowe i mechaniczne – oraz wyświetlić je bezpośrednio w chmurze punktów



  Zdjęcie 3. Chmura punktów z widocznym modelem konstrukcyjnym i barierkami w WebPano Visual Plant.

• Schematy P&ID (Piping and Instrumentation Diagrams) – gdzie technolodzy oraz służby UR mają ogólnie dostępną i wspólną platformę wiążącą dokumentację procesową z widokiem cyfrowym zakładu i geolokalizacją urządzeń. Więcej informacji na ten temat w artykule: link. Wideo prezentujące integrację schematów technologicznych P&ID z modelem 3D w Webpano można obejrzeć tutaj.

• Dane z systemów CMMS (Computerized Maintenance Management System), dokumentację techniczną, a nawet dane w czasie rzeczywistym z czujników IoT.

2. Inspekcja i analiza

Zespoły UR, inżynierowie i technicy mogą prowadzić inspekcje wirtualne oraz analizować instalacje bez konieczności fizycznej obecności w zakładzie.
To nie tylko oszczędność czasu, ale także zwiększenie bezpieczeństwa oraz możliwość szczegółowej oceny trudno dostępnych obszarów.

3. Zarządzanie utrzymaniem ruchu (TPM) i Condition Monitoring Location (CML)

Dzięki WebPano, każdy element instalacji w modelu 3D może być powiązany z danymi, takimi jak historia konserwacji, instrukcje naprawy czy dane z monitoringu stanu (np. CML – Condition Monitoring Location). To pozwala na planowanie prewencyjnego utrzymania ruchu i podejmowanie decyzji na podstawie aktualnych informacji. Wiecej na temat CML w artykule: link.

Oto materiał wideo, przedstawiający, w jaki sposób WebPano Visual Plant wspiera pracę z punktami CML w środowisku 3D: link

4. Planowanie rozbudowy i modernizacji

WebPano Visual Plant umożliwia wirtualne planowanie inwestycji, np. dodanie nowego urządzenia do istniejącego modelu w celu sprawdzenia potencjalnych kolizji z infrastrukturą.
Takie podejście skraca czas realizacji projektów, ogranicza ryzyko błędów i wspiera skuteczne zarządzanie zmianami w zakładzie.

Zdjęcie 4. Widok panoramiczny z naniesionym modelem nowego urządzenia i oznaczeniem potencjalnych kolizji z istniejącą infrastrukturą.

Korzyści z wdrożenia BIM dla Przemysłu

Wdrożenie BIM dla przemysłu z WebPano Visual Plant przekłada się na konkretne korzyści:

Oszczędność kosztów – zdalne planowanie i inspekcje ograniczają wizyty terenowe.
Wyższa efektywność – bieżący dostęp do danych ułatwia współpracę między zespołami.
Bezpieczeństwo – mniej pracy w strefach niebezpiecznych dzięki wirtualnym inspekcjom.
Aktualna dokumentacja – cyfrowy model staje się jedynym, wiarygodnym źródłem danych o obiekcie.

Dlaczego 3Deling?

Firma 3Deling od ponad dekady dostarcza kompleksowe rozwiązania z zakresu skanowania laserowego 3D, modelowania BIM i cyfrowych bliźniaków dla przemysłu, infrastruktury i energetyki.
Platforma WebPano Visual Plant łączy dane geometryczne, dokumentacyjne i eksploatacyjne w jednym środowisku, wspierając efektywne zarządzanie aktywami.

Więcej informacji o naszych usługach:

• BIM dla Przemysłu

• Skanowanie Laserowe 3D

• WebPano Visual Plant

Podsumowanie

BIM dla Przemysłu, wspierany przez technologie 3Deling, to nie tylko wizualizacja 3D – to kompleksowe narzędzie do cyfrowego zarządzania infrastrukturą przemysłową.
Dzięki platformie WebPano Visual Plant przedsiębiorstwa mogą zwiększyć efektywność operacyjną, poprawić bezpieczeństwo i podejmować decyzje oparte na rzetelnych danych – ustanawiając nowy standard w zarządzaniu aktywami przemysłowymi.

The post BIM dla Przemysłu: Nowy Standard Zarządzania Aktywami z WebPano Visual Plant appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Intergeo 2025 – geoinformacja w służbie przyszłości infrastruktury

W dniach 7–9 października 2025 r. Frankfurt nad Menem gościł targi Intergeo 2025 — najważniejsze na świecie wydarzenie w branży geoprzestrzennej.
Ponad 500 wystawców i 18 000 uczestników z całego świata potwierdziło, że Intergeo pozostaje centralnym miejscem wymiany wiedzy o geodezji, geoinformacji, zarządzaniu gruntami i technologi satelitarnej.
Wydarzenie połączyło międzynarodowe targi z bogatym programem konferencyjnym, stając się przestrzenią dla wymiany technologicznej i inspiracji.

Intergeo 2025 in Frankfurt — the world’s leading conference and exhibition for the geospatial industry, bringing together experts in geoinformation, surveying, and digital infrastructure.

Kluczowe trendy branżowe

Hasłem przewodnim Intergeo 2025 było „From Data to Decisions” przejście od danych do decyzji — w kontekście kluczowych wyzwań globalnych.

Wśród dominujących trendów znalazły się:

• GeoAI i sztuczna inteligencja w analizie przestrzennej
  AI była wszechobecna — od automatycznej klasyfikacji zdjęć satelitarnych i chmur punktów, po modele predykcyjne wspierające planowanie i inżynierię.
  Podkreślano znaczenie akceleracji GPU i technologii chmurowych, które umożliwiają szybsze przetwarzanie danych przestrzennych na dużą skalę.

• Cyfrowe bliźniaki i konwergencja BIM–GIS
  Najwięcej uwagi poświęcono integracji Building Information Modelling (BIM) z Geographic Information Systems (GIS) w celu tworzenia Cyfrowych Bliźniaków miast i infrastruktury.
  Takie środowiska danych 3D umożliwiają symulację, monitorowanie i analizę w całym cyklu życia obiektów – od planowania po eksploatację i utrzymanie.

• Reality Capture i technologie mobilnego mapowania
  Najnowsze generacje skanerów LiDAR, dronów (UAV) i systemów mobilnego mapowania pokazały, jak szybko i precyzyjnie można dziś pozyskiwać dane 4D.
  W połączeniu z analizą opartą na AI umożliwiają niemal bieżące aktualizowanie modeli infrastruktury i miast.

• Interoperacyjność i otwarte ekosystemy danych
  W wielu wystąpieniach powracał temat otwartości danych i współpracy między platformami.
  Uczestnicy podkreślali potrzebę rozwiązań, które pozwalają łączyć dane z różnych źródeł — chmur punktów, modeli BIM czy zdjęć 360° — w jednym środowisku cyfrowym.

Wnioski

To, co wyróżniało Intergeo 2025, to wyraźne poczucie dynamiki i przyspieszenia zmian w całej branży.
Sztuczna inteligencja nie jest już eksperymentem – GeoAI staje się narzędziem operacyjnym, realnie wspierającym procesy analizy i podejmowania decyzji.
Cyfrowe bliźniaki przestały być koncepcją teoretyczną – coraz częściej przybierają formę wdrożonych, mierzalnych systemów, z których korzystają planiści miejscy, operatorzy sieci i przedsiębiorstwa przemysłowe.
Również dyskusja o otwartych standardach danych, która jeszcze niedawno miała charakter teoretyczny, dziś przekłada się na konkretne, praktyczne rozwiązania.

Jako 3Deling cieszymy się, że możemy być częścią tej ewolucji — dostarczając technologie, które przekształcają dane geoprzestrzenne w praktyczne wnioski i łączą świat inżynierii, GIS i wizualizacji.

VI Seminarium „Nowoczesne Ciepło” – cyfrowa transformacja i dekarbonizacja ciepłownictwa

Kilka dni po Intergeo, w dniach 14–16 października 2025 r., odbyło się VI Seminarium „Nowoczesne Ciepło” w Gliwicach – jedno z najważniejszych wydarzeń w branży ciepłowniczej w Polsce. Organizatorami byli Nowa Energia i PEC-Gliwice, a uczestnicy reprezentowali sektor energetyczny, samorządy, uczelnie i firmy technologiczne.

Presentation by 3Deling during VI Seminarium “Nowoczesne Ciepło” in Gliwice — showcasing Webpano Visual Plant and digital solutions for managing technical infrastructure in district heating systems.

Kluczowe tematy

• Gospodarka ciepłem odpadowym i recykling energetyczny
  Głównym kierunkiem dyskusji była transformacja w kierunku wykorzystania ciepła odpadowego – np. z przemysłu, oczyszczalni ścieków i centrów danych.
  Szczególne zainteresowanie wzbudził projekt „Park Zielonej Energii” realizowany przez PEC-Gliwice, oparty na wielkoskalowej pompie ciepła odzyskującej energię ze ścieków.

• Cyfrowa transformacja i wizualizacja danych

  Zaprezentowane narzędzia, które integrują chmury punktów, modele BIM i zdjęcia 360° w jednym środowisku webowym, zostały uznane za praktyczny przykład interoperacyjności danych i wizualnej walidacji informacji. To podejście jest kluczowe dla efektywnego planowania, monitorowania i utrzymania nowoczesnych, rozbudowanych sieci ciepłowniczych.

  Zainteresowaniem, potwierdzonym licznymi rozmowami kuluarowymi, cieszyła się prezentacja firmy 3Deling, dotycząca Wizualizacji Infrastruktury Technicznej w Zarządzaniu Przedsiębiorstwem Ciepłowniczym.

• Integracja z OZE i inteligentne sieci
  Wiele dyskusji dotyczyło przejścia na niskotemperaturowe sieci ciepłownicze (4. i 5. generacji) oraz integracji odnawialnych źródeł energii.
  Przyszłość sektora opiera się na systemach zarządzania opartych na danych, integrujących czujniki, modele BIM i wizualizacje 3D.

Wnioski

Konferencja pokazała, że modernizacja ciepłownictwa to nie tylko kwestia źródeł energii, ale też cyfrowego zarządzania infrastrukturą.
VI Seminarium „Nowoczesne Ciepło” pokazało, że dekarbonizacja i cyfryzacja są ze sobą ściśle powiązanymi filarami transformacji energetycznej.
Aby osiągnąć cele klimatyczne i zwiększyć efektywność systemów ciepłowniczych, potrzebne są rozwiązania, które łączą dane cyfrowe z rzeczywistą infrastrukturą.

Dla 3Deling udział w seminarium był nie tylko okazją do zaprezentowania naszych technologii, ale również do inspirujących rozmów z przedstawicielami branży energetycznej.
Te dyskusje potwierdziły, że wizualizacja danych i interoperacyjność nie są już trendami przyszłości — stają się standardem działania w nowoczesnym ciepłownictwie.

Podsumowanie

Zarówno Intergeo 2025, jak i VI Seminarium „Nowoczesne Ciepło” potwierdziły, że przyszłość infrastruktury i energetyki to otwartość, integracja i współpraca.
Dla 3Deling to naturalny kierunek rozwoju. Dzięki rozwiązaniom takim jak Webpano Visual Plant pomagamy naszym klientom łączyć dane geoprzestrzenne, inżynieryjne i wizualne w jeden wspólny język — wspierający efektywność, współpracę i zrównoważony rozwój.

The post Inspirująca jesień: 3Deling na Intergeo 2025 we Frankfurcie i VI Seminarium „Nowoczesne Ciepło” w Gliwicach appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.
