Wielu inwestorów i kierowników projektów wychodzi z założenia, że proces inwentaryzacji 3D musi kończyć się pełnym, szczegółowym modelem CAD lub BIM. Rzeczywistość inżynieryjna pokazuje jednak, że „więcej” nie zawsze znaczy „lepiej”, a na pewno niemal zawsze oznacza „drożej”. Kluczem do sukcesu jest dopasowanie produktu końcowego do realnego celu biznesowego – i zadanie sobie tego pytania zanim jeszcze ruszy pierwszy skaner.

Cel biznesowy jako wyznacznik zakresu prac

Precyzyjne zdefiniowanie potrzeb projektowych na samym początku pozwala uniknąć generowania zbędnych danych, co bezpośrednio przekłada się na optymalizację budżetu. Wybór odpowiedniego produktu końcowego powinien wynikać z planowanego zastosowania:

Wykrywanie kolizji (Clash Detection)

Jeśli celem jest wyłącznie sprawdzenie, czy planowana instalacja zmieści się w istniejącej przestrzeni, tworzenie pełnego modelu as-built jest najczęściej nieuzasadnionym wydatkiem. Chmura punktów oferuje milimetrową dokładność w zupełności wystarczającą do wykrycia konfliktów z istniejącą infrastrukturą – również z drobnymi elementami jak okablowanie czy wsporniki.

Warto jednak zaznaczyć, że to podejście sprawdza się optymalnie w przypadku niezbyt złożonych układów przestrzennych oraz gdy po stronie klienta lub projektanta jest osoba zaznajomiona z obsługą chmury punktów. W bardziej skomplikowanych sytuacjach lub przy braku takiego zaplecza po stronie użytkownika – model CAD pozostaje bezpieczniejszym wyborem.

Co istotne, dane są dostępne natychmiast po skanowaniu – platforma Webpano umożliwia przeglądanie chmury punktów, wykonywanie pomiarów i weryfikację detali w przeglądarce, bez czekania na gotowy model i bez potrzeby instalowania specjalistycznego oprogramowania. Więcej o tym, jak przebiega analiza kolizji na podstawie chmury punktów, można przeczytać tutaj.

Dokumentacja projektowa / As-Built

Pełne modelowanie – w standardzie CAD lub BIM – jest uzasadnione wtedy, gdy dane mają być wielokrotnie wykorzystywane w różnych procesach inżynieryjnych: przy projektowaniu modernizacji, prefabrykacji elementów instalacji, koordynacji branżowej czy budowie Cyfrowego Bliźniaka. W takich przypadkach inwestycja w kompletny model zwraca się poprzez oszczędności na kolejnych etapach projektu.

Potrzeby częściowe

W 3Deling wypracowaliśmy podejście, które pozwala uniknąć modelowania tego, co nie jest potrzebne. Gdy modernizacji podlega jedynie wybrany fragment zakładu, tworzenie modelu całego obiektu jest marnotrawstwem. Rozsądnym wyborem jest tutaj model częściowy, obejmujący wyłącznie obszar lub dziedzinę bezpośrednio związaną z planowaną inwestycją. Inną opcją, jest model przyrostowy – rozwijany stopniowo wraz z kolejnymi etapami inwestycji. To również rozwiązanie wypracowane przez zespół 3Deling – model rośnie razem z projektem i budżetem klienta.

Modelowanie selektywne – minimum danych, maksimum funkcjonalności

Modelowanie selektywne zakłada skupienie się wyłącznie na elementach niezbędnych do realizacji konkretnego zadania inżynieryjnego. Zamiast odwzorowywać całość instalacji, modelowaniu poddaje się tylko to, co rzeczywiście jest potrzebne – rurociągi powyżej określonej średnicy, kluczowe węzły i krućce, wybrane konstrukcje wsporcze, urządzenia podlegające wymianie, większe obiekty jak zbiorniki czy reaktory, lub strefy bezpośrednio sąsiadujące z planowaną inwestycją.

Takie podejście przynosi wymierne korzyści na kilku poziomach. Model jest bardziej przejrzysty i łatwiejszy w analizie, bo nie zawiera zbędnego „szumu informacyjnego”. Czas realizacji jest krótszy. A co najważniejsze – budżet pozostaje pod kontrolą.

Warto przy tym pamiętać, że sama chmura punktów pozostaje dostępna jako pełny kontekst przestrzenny dla całego obiektu. Modelowaniu poddaje się tylko wybrane elementy, podczas gdy reszta otoczenia istnieje w formie precyzyjnej chmury – gotowej do pomiarów i analiz w każdej chwili.

Modelowanie iteracyjne – rozłożenie kosztów w czasie

Gdy budżet lub harmonogram są ograniczone, nie oznacza to konieczności rezygnacji z modelu na rzecz samej chmury punktów. Modelowanie iteracyjne pozwala na rozłożenie kosztów w czasie i stopniowe rozbudowywanie modelu wraz z postępem projektu i dostępnością środków.

Proces przebiega w dwóch głównych etapach:

Dwa etapy modelowania iteracyjnego

Etap 0 – bryłowy model CAD: Punktem wyjścia jest model oparty na prostych bryłach geometrycznych – walcach, prostopadłościanach, stożkach – odwzorowujący geometrię i położenie elementów instalacji w przestrzeni. Model nie zawiera jeszcze atrybutów technicznych ani logiki branżowej. Pod względem nakładu pracy etap 0 stanowi ok. połowy całego procesu modelowania. Istotna jest też kwestia techniczna: modelowanie musi być prowadzone w ścisłym reżimie geometrycznym. Użycie nieodpowiednich brył lub narzędzi może skutkować tym, że po imporcie do środowiska CAE geometria zostanie przekonwertowana na siatkę mesh – nieedytowalną i bezużyteczną do dalszych prac projektowych. Warto też zaznaczyć, że nie wszystkie elementy instalacji są na tym etapie modelowane jako bryły – elementy katalogowe, takie jak kolanka, są pobierane z predefiniowanych bibliotek dopiero na etapie 1.

Etap 1 – model inteligentny: Bryłowy model CAD staje się szkieletem, na który nakładane są specyfikacje, atrybuty techniczne i logika branżowa w zaawansowanych systemach klasy przemysłowej, takich jak AVEVA E3D. Każdy element instalacji otrzymuje swoją „kartę charakterystyki” – numer linii, specyfikację materiałową, parametry robocze, powiązania z dokumentacją techniczną. Model przestaje być tylko reprezentacją przestrzeni, a staje się inteligentną bazą danych technicznego obiektu.

Kluczową zaletą tego podejścia jest ciągłość pracy. Geometria stworzona na etapie 0 nie jest porzucana ani przerabiana od zera – stanowi fundament, na którym budowany jest model etapu 1. Warto jednak pamiętać, że między oboma etapami pojawia się często luka informacyjna: do uzupełnienia modelu o atrybuty techniczne potrzebne są dane od osób odpowiedzialnych po stronie klienta – specyfikacje, numery linii, klasy materiałowe. Platforma Webpano może pełnić tu rolę praktycznego narzędzia komunikacji: umożliwia wskazanie konkretnych elementów bezpośrednio w modelu lub chmurze punktów i zebranie brakujących informacji przed przystąpieniem do etapu 1. Szerzej rzecz ujmując, Webpano daje projektantom, podwykonawcom i służbom utrzymania ruchu zdalny dostęp do skanów i modeli bezpośrednio w przeglądarce internetowej – bez potrzeby instalowania specjalistycznego oprogramowania, z dowolnego miejsca na świecie. To podejście – wypracowane przez zespół 3Deling na podstawie doświadczeń z projektów w przemyśle procesowym – pozwala na rozbudowywanie modelu dokładnie w tempie, na jakie pozwala budżet, harmonogram i dostępność danych.

Fundament każdej inwentaryzacji

Niezależnie od wybranego zakresu modelowania, jakość końcowego produktu zależy od jakości danych wejściowych. Poprawnie wykonana osnowa geodezyjna oraz kompletna, precyzyjnie zarejestrowana chmura punktów mają istotny wpływ na jakość końcowego produktu – im solidniejsze dane wejściowe, tym bardziej wiarygodny i użyteczny model. Zagadnienia te zostały szczegółowo omówione w poprzedniej serii artykułów:

Osnowa geodezyjna – fundament cyfrowej kopii zakładu przemysłowego

Jakość danych w skanowaniu 3D: dlaczego liczba skanów ma większe znaczenie niż rozdzielczość

Dokładność połączonej chmury punktów – fundament rzetelnej inwentaryzacji 3D

Strategiczne podejście do modelowania 3D to przede wszystkim świadome zarządzanie zakresem danych. Wybór metod selektywnych lub etapowych pozwala na dostarczenie maksymalnej funkcjonalności przy zachowaniu optymalnych kosztów inwestycji.

W następnym artykule: Nie każdy model 3D to model CAD – różnica, która może kosztować.

Chcesz sprawdzić, która strategia modelowania będzie najbardziej efektywna dla Twojego projektu? Skontaktuj się z nami – nasi eksperci przeanalizują Twoje potrzeby i przygotują dedykowaną ofertę.

The post Zanim zamówisz model 3D – strategia, która oszczędza budżet appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Skanowanie instalacji to dziś nie jednorazowe działanie, ale proces rozłożony w czasie — realizowany przy okazji postojów, inspekcji, modernizacji czy projektów typu plant change. W efekcie powstaje rozbudowany zbiór danych, który odzwierciedla zmiany zachodzące w obiekcie.

Na pierwszy rzut oka to duża wartość.

Większa ilość danych powinna ułatwiać podejmowanie decyzji.

W praktyce jednak pojawia się inne wyzwanie — jak tymi danymi zarządzać, żeby rzeczywiście były użyteczne.

Gdy więcej danych oznacza więcej niepewności

Wraz z upływem czasu i kolejnymi sesjami skanowania sytuacja zaczyna się komplikować:

• ten sam obszar istnieje w kilku wersjach
• dane pochodzą z różnych okresów
• aktualizacje są fragmentaryczne i rozproszone między projektami

W pewnym momencie pojawia się kluczowe pytanie:

które dane są właściwe dla tego konkretnego zadania?

Problem ten szczególnie wyraźnie widać przy współpracy z zewnętrznymi wykonawcami — na przykład w projektach modernizacyjnych.

Sam dostęp do danych przestaje wystarczać.

Kluczowe staje się ich właściwe osadzenie w kontekście.

Realny wpływ niejednoznacznych danych

Brak jednoznaczności w danych prowadzi do bardzo konkretnych konsekwencji operacyjnych.

Zespoły, nie mając pewności, zaczynają działać zachowawczo:

• proszą o większy zakres danych, niż faktycznie potrzebują
• weryfikują informacje ręcznie
• opierają się na założeniach zamiast na jednoznacznych danych

W praktyce oznacza to:

• wydłużenie czasu realizacji projektów
• powielanie pracy
• niepotrzebne przesyłanie dużych zbiorów danych
• ryzyko pracy na nieaktualnych danych

W dużych organizacjach jest to często rozproszony, trudny do uchwycenia problem — ale jego wpływ na koszty i harmonogramy jest realny.

Dlaczego tradycyjne podejście przestaje wystarczać

W wielu firmach nadal dominuje klasyczne podejście:

• eksport danych (chmury punktów, modele mesh)
• przygotowywanie paczek plików
• udostępnianie przez FTP, chmurę lub wewnętrzne serwery

Takie rozwiązania działają — ale tylko do pewnego momentu.

Przy większej skali pojawiają się ograniczenia:

• każda prośba o dane wymaga ręcznego przygotowania
• te same dane są filtrowane wielokrotnie
• trudno jednoznacznie określić, co zostało udostępnione i kiedy

Z czasem proces przestaje być efektywny i trudniej nad nim zapanować.

Zmiana podejścia: od plików do wybranego zakresu danych

Coraz więcej organizacji zaczyna inaczej podchodzić do udostępniania danych.

Zamiast koncentrować się na plikach, można zdefiniować zakres danych dopasowany do konkretnego zadania.

Taki zakres obejmuje:

• gdzie — konkretny obszar instalacji
• kiedy — wybrane sesje skanowania lub zakres czasowy
• kto — konkretni użytkownicy lub zespoły

Dzięki temu zamiast udostępniać wszystko „na wszelki wypadek”,
udostępniane są wyłącznie dane rzeczywiście potrzebne.

Dlaczego kontekst czasu ma kluczowe znaczenie

W większości narzędzi standardem jest wybór przestrzenny. Natomiast wymiar czasu często jest pomijany.

W praktyce instalacje przemysłowe stale się zmieniają.
Bez uwzględnienia czasu nawet poprawne dane mogą prowadzić do błędnych wniosków.

Uwzględnienie tego wymiaru pozwala:

• pracować na aktualnych danych
• dopasować dane do konkretnego etapu projektu
• uniknąć kosztownych błędów projektowych

W dużych organizacjach to nie jest opcja — to konieczność.

Przykład: projekt modernizacji (plant change)

Typowa sytuacja:

Zewnętrzny wykonawca otrzymuje zadanie zaprojektowania zmiany w konkretnym obszarze instalacji.

Po stronie inwestora dostępne są:

• wielokrotne skany tego samego miejsca
• dane zebrane na przestrzeni kilku lat
• częściowe aktualizacje od różnych wykonawców

Wykonawca potrzebuje:

• konkretnego fragmentu instalacji
• aktualnych lub właściwych dla projektu danych
• jasnego i spójnego kontekstu do pracy

Bez uporządkowanego podejścia pojawiają się:

• zbyt duże paczki danych
• niejasność co do ich aktualności
• dodatkowa komunikacja i opóźnienia

Przy podejściu opartym o zakres danych:

• udostępniany jest tylko potrzebny obszar
• uwzględniane są konkretne sesje skanowania
• wykonawca pracuje na jasno zdefiniowanych danych

Efekt to mniej nieporozumień i sprawniejsza realizacja projektu.

Jak WebPano wspiera zarządzanie danymi

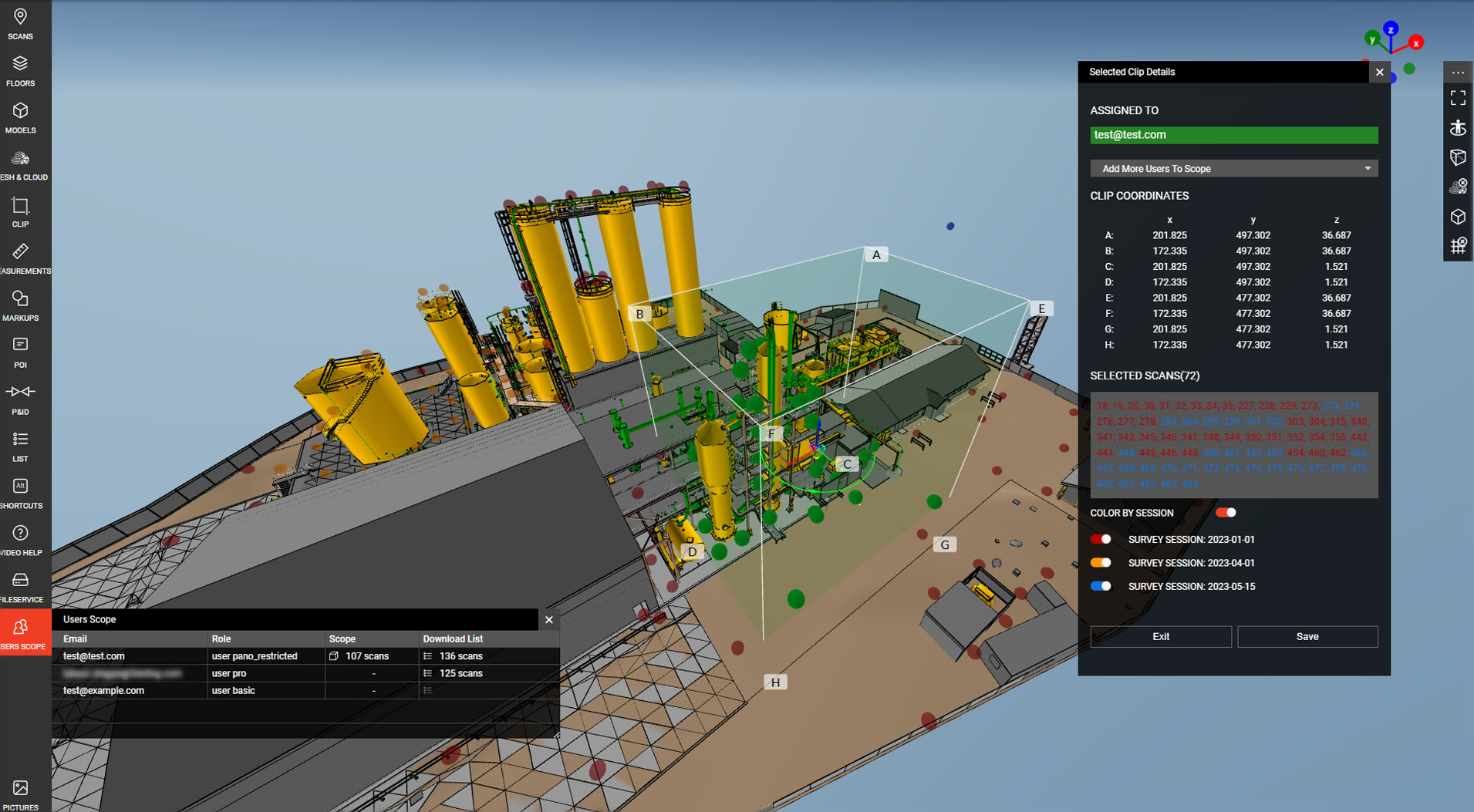

Widok platformy WebPano umożliwiającej pracę z danymi pozyskanymi podczas skanowania w jednym środowisku.

Platformy takie jak WebPano umożliwiają bardziej uporządkowaną pracę z danymi — bez konieczności przygotowywania i przesyłania plików.

Zamiast tego można:

• wskazać konkretny obszar instalacji
• wybrać dane z określonych sesji (czyli z konkretnego czasu)
• przypisać dostęp wybranym użytkownikom
• sprawdzić zakres danych przed ich udostępnieniem

Co istotne, wszystkie te działania można wykonać bezpośrednio w aplikacji działającej w przeglądarce — szybko i bez konieczności przygotowywania danych poza systemem.

Takie podejście usprawnia nie tylko samo udostępnianie, ale cały proces współpracy na danych inżynierskich.

Zobacz, jak działa selektywne udostępnianie danych w praktyce

Bardziej efektywne podejście do danych rzeczywistych

Wraz z rosnącą rolą reality capture zmienia się również charakter wyzwań.

Nie chodzi już o to, jak dane pozyskać.

Kluczowe staje się:

• dostarczenie właściwych danych
• właściwym osobom
• we właściwym momencie

Dla dużych organizacji oznacza to:

• lepszą współpracę z wykonawcami
• mniej opóźnień
• większą pewność podejmowanych decyzji

Bo ostatecznie
wartość danych zależy nie tylko od ich jakości, ale od ich zrozumiałości i kontekstu.

Chcesz uporządkować zarządzanie danymi w swojej organizacji?

Jeśli w organizacji pojawiają się wyzwania związane z:

• dużą liczbą danych z różnych okresów
• współpracą z wieloma wykonawcami
• kontrolą nad tym, kto ma dostęp do danych

warto przyjrzeć się podejściu opartemu na selektywnym udostępnianiu danych.

Skontaktuj się z nami lub umów demo, aby zobaczyć, jak WebPano wspiera pracę z danymi w dużych projektach przemysłowych.

The post Jak zarządzać danymi pozyskanymi podczas skanowania w dużych projektach przemysłowych appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Kolejnym krokiem jest przetwarzanie danych, a jednym z jego najczęstszych efektów jest model siatkowy (mesh). To właśnie on trafia do prezentacji, środowisk webowych czy analiz przestrzennych. Jednocześnie jest to etap, na którym łatwo utracić jakość wypracowaną wcześniej.

Zanim przejdziemy dalej, warto zaznaczyć jedną rzecz, która często sprawia kłopot: mesh to nie CAD – i jest to różnica, która ma ogromne znaczenie praktyczne.

Model siatkowy (mesh) to zapis powierzchni jako siatki wielokątów. Nawet bardzo dobry mesh pozostaje “siecią” – niesie dużo danych, jest trudny do edytowania i bez znaczącej decymacji bywa ciężki do bezpośredniego wykorzystania w oprogramowaniu CAD. Jego główną zaletą jest niski koszt pozyskania i wierność odwzorowania rzeczywistości.

Model CAD to zupełnie inna filozofia: geometria opisana matematycznie, lekka, w pełni edytowalna. Dobrze wykonany model CAD oparty na bryłach podstawowych można importować nawet do środowisk CAE, takich jak AVEVA. Ceną jest czas i praca – modelowanie CAD jest procesem manualnym, przez co znacznie droższym.

Oba podejścia mają swoje miejsce i zastosowanie – ale nie są wymienne.

Model siatkowy nie powstaje „z niczego”

Model siatkowy tworzony jest poprzez połączenie punktów w trójkąty, które odwzorowują powierzchnie obiektów. Aby było to możliwe, algorytmy muszą określić relacje geometryczne pomiędzy punktami i zidentyfikować ciągłość powierzchni.

Kluczowe znaczenie mają tutaj wektory normalne, czyli kierunki prostopadłe do powierzchni.

Aby model siatkowy był poprawny:

• te same fragmenty obiektu powinny być widoczne z różnych kierunków,
• dane muszą być spójne geometrycznie,
• powierzchnie nie mogą być reprezentowane jednostronnie.

Oznacza to bezpośrednią zależność od liczby i rozmieszczenia skanów. Jeśli pokrycie obiektu jest niewystarczające, model siatkowy nie ma podstaw do poprawnego odwzorowania geometrii.

Braki danych nie znikają – są tylko maskowane

W chmurze punktów brak danych jest jednoznaczny – pojawia się luka w informacji.

W modelu siatkowym algorytmy często próbują takie miejsca uzupełnić poprzez interpolację powierzchni, domykanie geometrii oraz wygładzanie nieciągłości. Efekt wizualny może być spójny, jednak nie oznacza to poprawności geometrycznej.

Artefakty modelu siatkowego powstałe w wyniku uzupełniania brakujących danych – przykład na powierzchni dachu

Konsekwencje:

• pojawiają się powierzchnie, których w rzeczywistości nie ma,
• detale zostają uproszczone lub przesunięte,
• model traci wartość jako wiarygodne źródło danych.

Dlatego automatyczne wypełnianie braków powinno być stosowane świadomie i pod kontrolą.

Czyszczenie chmury punktów – etap krytyczny dla jakości

Przed generowaniem modelu siatkowego chmura punktów musi zostać odpowiednio przygotowana.

Zakres prac obejmuje m.in.:

• usunięcie szumów,
• eliminację błędnych punktów (np. od ruchomych elementów),
• oczyszczenie danych z obiektów nieistotnych.

Nie jest to wyłącznie proces automatyczny – w wielu przypadkach wymaga ręcznej ingerencji i doświadczenia.

Jeżeli szumy pozostaną w danych, zostaną utrwalone w modelu siatkowym jako artefakty geometryczne.

Kolor i tekstura – element jakości często pomijany

Model siatkowy może być wzbogacony o tekstury, które znacząco poprawiają jego czytelność.

Ich jakość zależy od warunków pomiaru:

• nierównomierne oświetlenie,
• ostre cienie,
• zmienne warunki atmosferyczne

mogą prowadzić do niespójności wizualnych.

Najlepsze rezultaty uzyskuje się przy równomiernym, rozproszonym świetle, np. w warunkach zachmurzenia.

Istotne jest również odpowiednie dobranie rozdzielczości tekstur – zbyt szczegółowe znacząco zwiększają rozmiar danych, bez proporcjonalnego wzrostu ich użyteczności.

Integracja danych – skaning i fotogrametria

W wielu projektach łączenie danych z różnych źródeł pozwala uzyskać lepszy efekt końcowy.

Skanowanie laserowe dostarcza dokładnej geometrii, natomiast fotogrametria uzupełnia model o wysokiej jakości informację wizualną. Zdjęcia wykorzystywane w fotogrametrii są zazwyczaj wykonywane w krótkim czasie i w spójnych warunkach oświetleniowych, często przy użyciu kamer o wyższej jakości niż te wbudowane w skanery.

Dzięki temu możliwe jest uzyskanie bardziej jednorodnych i szczegółowych tekstur, co przekłada się na lepszą czytelność modelu siatkowego – szczególnie w obszarach trudnych do zeskanowania.

Model siatkowy wygenerowany z fotogrametrii dronowej – wysoka jakość tekstur i dobra czytelność obiektu kubaturowego

Warto jednak zwrócić uwagę, że możliwe jest tworzenie modeli 3D wyłącznie na podstawie fotogrametrii, bez wykorzystania skanowania laserowego. Takie podejście ma jednak swoje ograniczenia.

Dobrze sprawdza się ono w przypadku obiektów kubaturowych, gdzie dominują płaskie powierzchnie, takie jak ściany czy dachy. W takich warunkach fotogrametria potrafi bardzo dobrze odwzorować geometrię i zapewnić wysoką jakość wizualną.

W przypadku obiektów o bardziej złożonej geometrii – takich jak instalacje przemysłowe – zastosowanie wyłącznie fotogrametrii jest ograniczone. Duża liczba detali, elementów cylindrycznych, przesłonięć i nieregularnych kształtów powoduje, że rekonstrukcja geometryczna staje się mniej stabilna i mniej wiarygodna.

Optymalizacja modelu siatkowego – balans między jakością a wydajnością

Surowy model siatkowy może zawierać bardzo dużą liczbę trójkątów, co utrudnia jego wykorzystanie.

Dlatego stosuje się:

• redukcję liczby trójkątów (decymację),
• uproszczenie geometrii,
• optymalizację tekstur.

Model siatkowy bez tekstury – przykład wysokiej szczegółowości geometrii bez warstwy wizualnej

Kluczowe jest dopasowanie poziomu szczegółowości do zastosowania. Zbyt duży model utrudnia pracę, natomiast nadmierne uproszczenie prowadzi do utraty istotnych informacji.

Model siatkowy a jakość danych wejściowych

Model siatkowy odwzorowuje rzeczywistość tylko w takim stopniu, w jakim pozwalają na to dane wejściowe.

Oteksturowany model siatkowy instalacji przemysłowej – wysoka czytelność dzięki zastosowaniu tekstur

Jego jakość rośnie wraz z:

• liczbą i rozmieszczeniem skanów,
• kompletnością pokrycia obiektu,
• ograniczeniem „martwych pól”,
• spójnością chmury punktów.

W przypadku obiektów rozległych, o złożonej geometrii lub licznych przesłonięciach model staje się bardziej zależny od algorytmów rekonstrukcji. Może to prowadzić do sztucznego domykania powierzchni, uproszczeń geometrycznych oraz utraty jednoznaczności interpretacji.

Podsumowanie

Model siatkowy jest użytecznym narzędziem, ale jego jakość nie powstaje na etapie modelowania.

Zależy bezpośrednio od:

• sposobu wykonania pomiaru,
• jakości chmury punktów,
• kompletności danych,
• metod ich przetwarzania.

Decyzje podjęte na początku projektu determinują to, czy końcowy model będzie wiarygodnym odwzorowaniem rzeczywistości, czy jedynie jej uproszczoną reprezentacją.

Budujesz cyfrową kopię zakładu przemysłowego?

W 3Deling wspieramy klientów na każdym etapie digitalizacji – od planowania pomiarów i osnowy geodezyjnej, przez skanowanie laserowe 3D, aż po przygotowanie danych do modelowania i wizualizacji.

W projektach, w których kluczowa jest wiarygodność danych, jakość należy budować już na etapie ich pozyskania.

Aby omówić możliwe podejścia i zakres prac, zapraszamy do kontaktu.

The post Model siatkowy w skanowaniu 3D – dlaczego jego jakość zaczyna się na etapie pomiaru appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Problem nie leży wyłącznie w dokumentacji

W wielu zakładach dokumentacja techniczna istnieje, ale nie tworzy spójnego obrazu infrastruktury. Schematy, instrukcje i projekty są przechowywane w różnych miejscach, aktualizowane w różnym czasie i rzadko powiązane bezpośrednio z rzeczywistym układem instalacji. Stan „as-built” zmienia się przez lata. Instalacje są modyfikowane, rozbudowywane, dostosowywane do nowych warunków operacyjnych. Część zmian trafia do dokumentów, część pozostaje w wiedzy zespołu — „w głowach” ludzi. W efekcie nowi pracownicy uczą się zakładu poprzez doświadczenie innych osób, a nie w oparciu o spójne, aktualne odniesienie przestrzenne. Gdy doświadczeni pracownicy odchodzą, luka wiedzy staje się realnym ryzykiem operacyjnym. To już nie jest wyłącznie kwestia HR. To zagadnienie ciągłości działania, efektywności operacyjnej i bezpieczeństwa procesowego.

Cyfrowy zapis rzeczywistości jako punkt odniesienia

Aby wiedza procesowa mogła zostać utrwalona, potrzebne jest wspólne, aktualne odniesienie do rzeczywistej infrastruktury przemysłowej. Chmura punktów, panoramy wysokiej rozdzielczości oraz modele 3D „as-built” tworzą cyfrowy zapis zakładu — taki, jaki jest dziś. Nie w wersji projektowej, lecz w rzeczywistym stanie. Taki zapis staje się przestrzennym kontekstem dla dokumentów, procedur i szkoleń. Pozwala spojrzeć na instalację nie jako na zbiór statycznych rysunków, lecz jako na rzeczywisty obiekt odwzorowany w przestrzeni.

Od plików do kontekstu

Jednym z największych wyzwań w zarządzaniu wiedzą jest jej rozproszenie. Dokumenty funkcjonują w osobnych systemach, zdjęcia w archiwach, notatki w korespondencji, a modele projektowe w odrębnych środowiskach inżynierskich, bez bezpośredniego dostępu dla zespołów operacyjnych. Brakuje wspólnego środowiska, w którym:

• dokument jest powiązany z konkretnym urządzeniem,

• notatka odnosi się do fragmentu instalacji,

• zdjęcie pokazuje rzeczywisty element w jego przestrzennym kontekście.

Cyfrowe środowisko przestrzenne pozwala to zmienić — wiedza przestaje być zbiorem odseparowanych plików i staje się częścią kontekstu infrastruktury, której dotyczy.

WebPano – środowisko, w którym wiedza zostaje w organizacji

Aby wiedza mogła zostać utrwalona i wykorzystana operacyjnie, potrzebne jest rozwiązanie, które porządkuje różne typy danych w jednym, łatwo dostępnym środowisku cyfrowym. WebPano — cyfrowe centrum wiedzy o obiekcie — oferuje takie możliwości. Jest platformą dostępną bezpośrednio przez przeglądarkę internetową, co eliminuje potrzebę instalacji specjalistycznych narzędzi.

WebPano integruje:

• chmury punktów i panoramy HD,

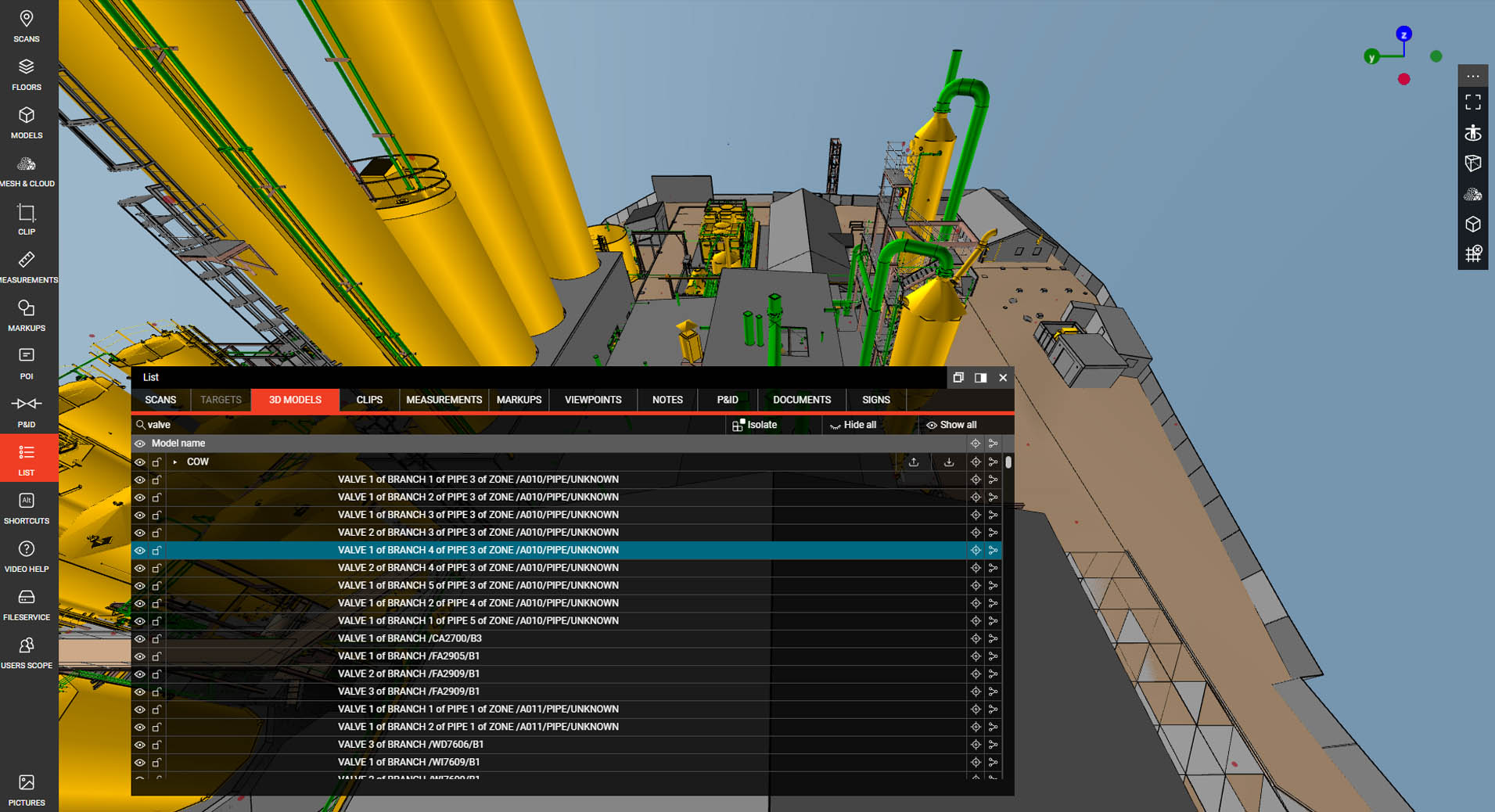

• modele 3D oraz geometrię siatkową,

• dokumenty techniczne i zdjęcia z inspekcji,

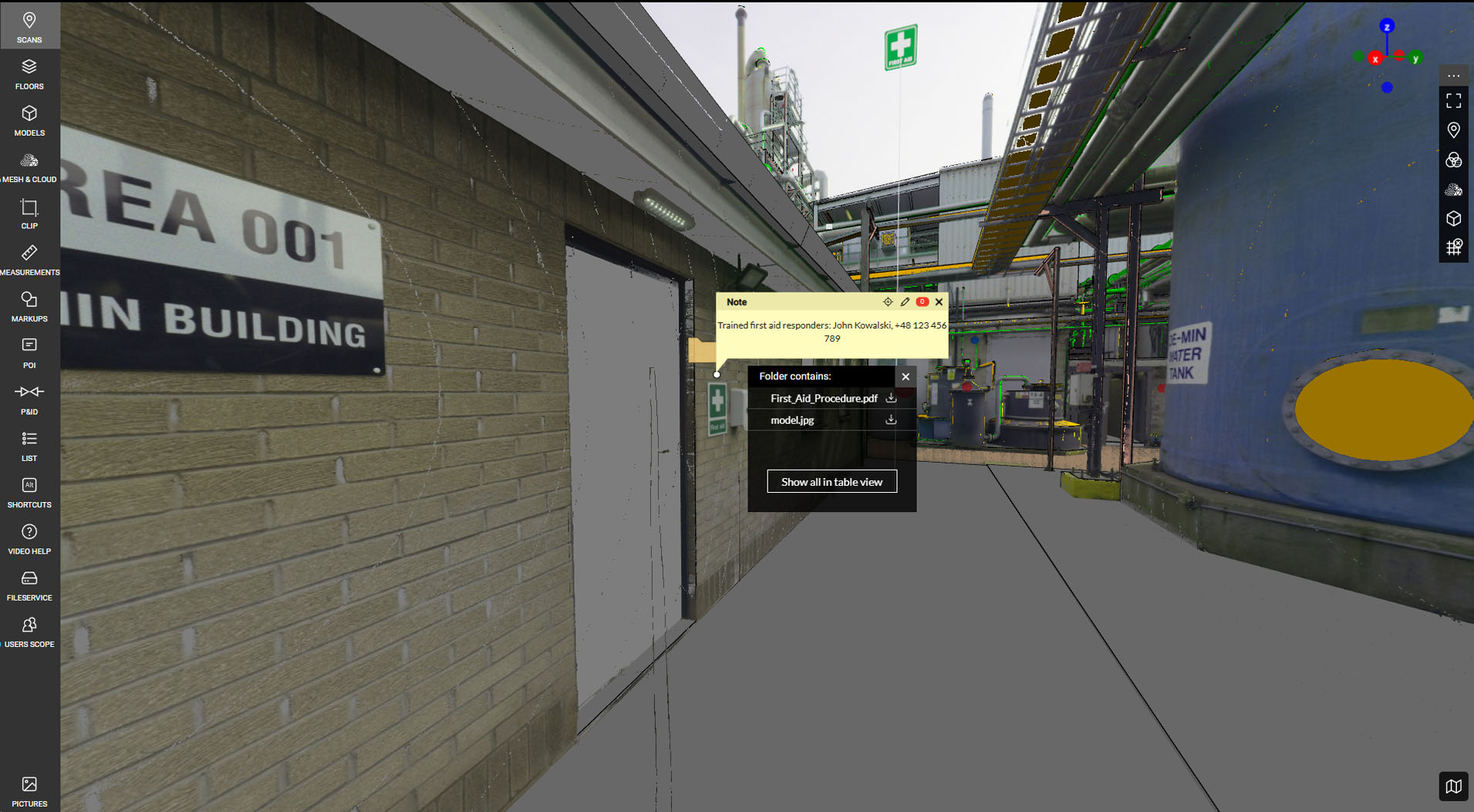

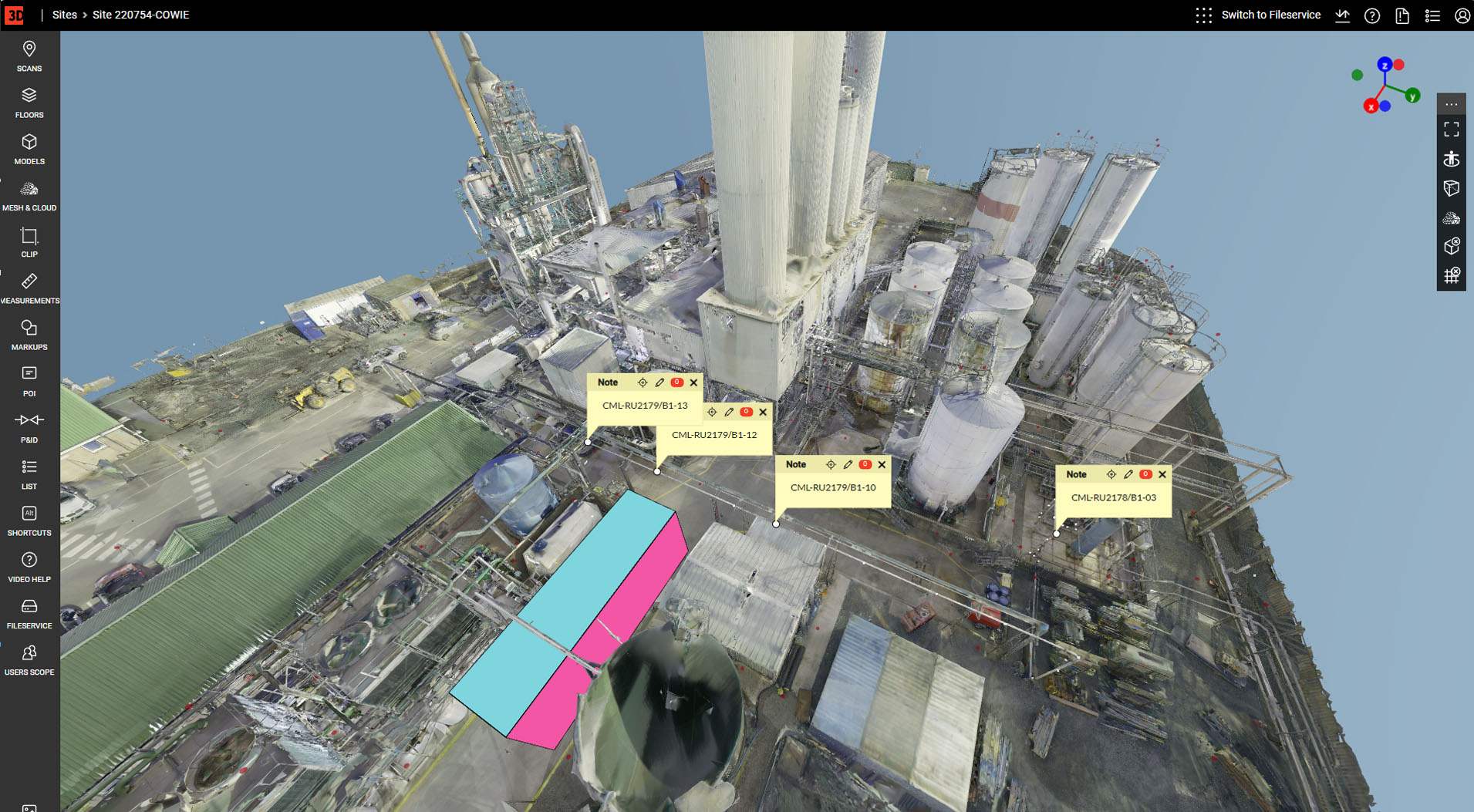

• notatki, komentarze i indywidualne znaczniki 2D i 3D,

• historyczne informacje o zmianach,

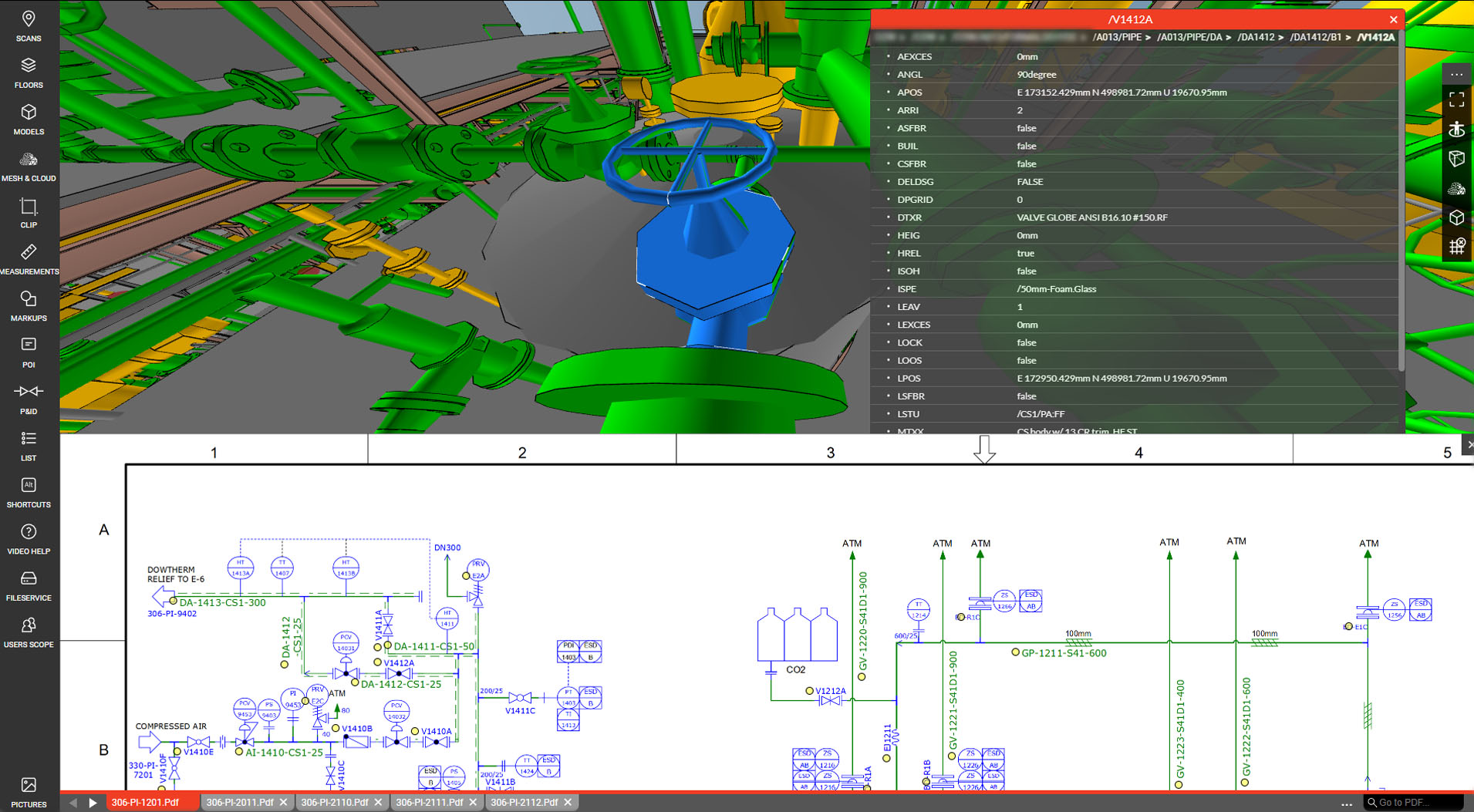

• schematy technologiczne powiązane z ich lokalizacją na instalacji.

W praktyce:

• dokument może być przypisany do konkretnego urządzenia,

• notatka może wskazywać fragment instalacji wymagający szczególnej uwagi,

• zdjęcia wykonane podczas inspekcji można przeglądać bezpośrednio w odniesieniu do konkretnego miejsca na instalacji,

• wiedza procesowa jest łatwo dostępna dla całej organizacji, bez potrzeby eksportu plików czy instalowania specjalistycznego oprogramowania.

WebPano eliminuje bariery techniczne i organizacyjne — umożliwiając dostęp do pełnego kontekstu infrastruktury z poziomu zwykłej przeglądarki.

Film WebPano Wprowadzenie prezentuje najważniejsze funkcje i sposób pracy w środowisku:

Wsparcie procesu szkolenia i weryfikacji wiedzy

Cyfrowe środowisko przestrzenne może stać się realnym wsparciem w procesie wdrażania nowych pracowników. Zamiast uczyć się wyłącznie na podstawie schematów i opisów, pracownik może eksplorować rzeczywisty obiekt w trybie wirtualnym, lepiej rozumieć, gdzie dane urządzenia się znajdują i jak są połączone z pozostałymi elementami instalacji. Dzięki temu szybciej odnajduje się w strukturze zakładu.

To:

• skraca czas onboardingu,

• ułatwia zrozumienie układu instalacji,

• pozwala nowym osobom szybciej poczuć się kompetentnymi w środowisku operacyjnym.

Wartość dla organizacji i zarządu

Dla kadry zarządzającej i interesariuszy biznesowych cyfrowe środowisko przestrzenne nie jest tylko technologią — to narzędzie wspierające strategiczne cele organizacji.

Cyfrowe odwzorowanie infrastruktury:

• poprawia ciągłość działania poprzez utrwalenie wiedzy procesowej,

• zwiększa przejrzystość i kontrolę nad infrastrukturą,

• wspiera przygotowanie do sytuacji awaryjnych i audytów,

• ułatwia zgodność z oczekiwaniami ubezpieczycieli i regulatorów,

• optymalizuje procesy szkoleniowe i minimalizuje ryzyko błędów wynikających z braku wiedzy.

W świecie, w którym zmiana pokoleniowa w przemyśle jest faktem, utrata wiedzy nie musi być kosztem. Cyfrowe środowisko przestrzenne pozwala przekształcić wiedzę procesową z indywidualnej kompetencji w trwały zasób organizacji.

Podsumowanie

Doświadczenie i wiedza pracowników to nie tylko kompetencje. To strategiczne aktywo zakładu przemysłowego. WebPano stwarza bezpieczne, uporządkowane i dostępne środowisko, w którym ta wiedza może być utrwalona, udostępniona i efektywnie wykorzystywana w codziennej pracy. Nie zastępuje doświadczenia ludzi — ale pozwala je zachować i przekazać dalej.

The post Gdy wiedza odchodzi na emeryturę. appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

To właśnie na etapie rejestracji rozstrzyga się, czy dane będą stanowiły wiarygodną podstawę projektową, czy też źródło potencjalnych błędów i kolizji na dalszych etapach inwestycji.

Czynniki definiujące dokładność danych przestrzennych

Dokładność finalnej, połączonej chmury punktów nie jest wartością stałą. Wynika z połączenia parametrów technicznych, warunków pomiarowych oraz przyjętej metodyki pracy.

1. Błąd urządzenia

Wynika bezpośrednio ze specyfikacji technicznej skanera:

• błąd pomiaru odległości do mierzonego elementu,
• błąd kątowy (niedokładność określenia kierunku, w którym wysyłana jest wiązka lasera),
• stabilność mechaniczna i kalibracja instrumentu.

2. Błąd rejestracji (łączenia skanów)

Powstaje podczas łączenia kolejnych stanowisk skanera w jeden spójny zbiór danych. W rozległych projektach, obejmujących setki stanowisk, błąd ten może się kumulować, powodując tzw. efekt dryfu – czyli stopniowe, narastające przesunięcie geometrii względem punktu początkowego.

3. Błąd wpasowania w układ zewnętrzny

Związany z nadaniem chmurze współrzędnych geodezyjnych i jej osadzeniem w globalnym układzie odniesienia. Jakość tego procesu zależy bezpośrednio od poprawnie zaprojektowanej osnowy geodezyjnej zakładu – szerzej opisanej w naszym artykule:
Osnowa geodezyjna jako fundament digitalizacji zakładu przemysłowego.

Dodatkowe czynniki wpływające na dokładność:

• geometria skanowania: kąt padania wiązki, odległość, zakres pokrycia między stanowiskami. Zagadnienie to zostało szerzej omówione w artykule:
  Jakość danych w skanowaniu 3D: dlaczego liczba skanów ma większe znaczenie niż rozdzielczość
• warunki atmosferyczne (mgła, deszcz, wilgotność, silny wiatr),
• właściwości powierzchni (odbicie, połysk, rodzaj materiału),
• liczba i jakość punktów kontrolnych / targetów,
• zastosowany algorytm rejestracji (target-based, feature-based, cloud-to-cloud),
• stabilność stanowiska (wibracje, osiadanie statywu – często niedoceniany, a kluczowy element).

Metodyka łączenia a kumulacja błędów

W profesjonalnych realizacjach 3Deling proces rejestracji chmur punktów opiera się na autorskim oprogramowaniu firmy, zaprojektowanym specjalnie w celu minimalizacji propagacji błędów w dużych projektach przemysłowych. Rozwiązanie to zostało przetestowane na ponad 5000 stanowiskach skanowania.

System zapewnia:

• pełną kontrolę procesu rejestracji,
• automatyczne rozpoznawanie obiektów,
• integrację wysokorozdzielczych panoram fotograficznych ze skanami, co umożliwia dokładniejszą identyfikację elementów instalacji i analizę detali,
• automatyczne algorytmy do filtrowania chmur punktów,
• aplikację mobilną do oznaczania pozycji skanów w terenie,
• synchronizację danych między użytkownikami w czasie rzeczywistym,
• import i konwersję danych z różnych skanerów (m.in. Leica, Faro, Z&F).

W praktyce stosowane są trzy główne metody rejestracji – najczęściej łączone hybrydowo.

Metoda Cloud-to-Cloud

(dopasowanie na podstawie naturalnej geometrii)

Polega na automatycznym dopasowaniu skanów poprzez analizę wspólnych cech geometrycznych obiektów – takich jak płaszczyzny, krawędzie czy charakterystyczne kształty rurociągów i konstrukcji stalowych – występujących w obszarach pokrywających się między stanowiskami. Algorytm dopasowuje skany tak, aby punkty z jednego skanu jak najlepiej pokrywały się z punktami z drugiego i tak przelicza ich wzajemne położenie (obrót i przesunięcie), aby zminimalizować odległości między nimi.

Zalety:

• wysoka automatyzacja,
• szybkie przetwarzanie danych,
• skuteczność w obiektach o bogatej geometrii (zabytki, wnętrza biurowe).

Ograniczenia:
W rozległych obiektach przemysłowych (np. instalacje liniowe >100–200 m) może pojawić się efekt dryfu – narastający błąd liniowy. Dlatego w oprogramowaniu 3Deling metoda ta jest wspierana dodatkowymi punktami kontrolnymi, które stabilizują geometrię globalną.

Metoda Feature-Based

(rejestracja na podstawie charakterystycznych kształtów obiektów)

rejestracja skanów na podstawie charakterystycznych kształtów obiektów

Wykorzystuje algorytm, który rozpoznaje płaszczyzny i cylindry na pojedynczych skanach. Wykryte kształty są następnie porównywane między sąsiednimi skanami i dopasowywane. Algorytm przelicza wzajemne położenie skanów (obrót i przesunięcie), tak aby odpowiadające sobie cechy geometryczne jak najlepiej się pokrywały, co pozwala zredukować błędy dopasowania w całej chmurze punktów.

Zalety:

• szybsze wstępne wpasowanie sąsiednich skanów,
• stabilniejsza w uporządkowanych przestrzeniach konstrukcyjnych (np. hale, instalacje przemysłowe),
• skuteczniejsza w obiektach o powtarzalnej geometrii (np. tank farm).

Ograniczenia:
Metoda wymaga obecności wyraźnych cech geometrycznych w obszarach pokrywających się skanów, więc jest mniej skuteczna w obiektach o gładkich, mało zróżnicowanych powierzchniach.

Metoda Target-Based

(rejestracja na cele referencyjne)

Wykorzystuje tarcze lub kule sferyczne rozmieszczone w obiekcie, których współrzędne są wyznaczane tachimetrycznie i powiązane z osnową geodezyjną zakładu. Dzięki temu proces rejestracji podlega ścisłej kontroli matematycznej, a cała chmura punktów zostaje stabilnie osadzona w globalnym układzie odniesienia.

Korzyści:

• pełna kontrola matematyczna procesu,
• możliwość osiągnięcia globalnej dokładności rzędu 2–5 mm,
• idealne rozwiązanie dla projektów wymagających precyzyjnego georeferencjonowania.

Podejście hybrydowe – kontrola i stabilność

Wizualizacja siatki połączeń w hybrydowej metodzie rejestracji chmury punktów w autorskim oprogramowaniu 3Deling

Łączenie powyższych metod pozwala wyeliminować ograniczenia standardowego oprogramowania skanerów. Dzięki temu możliwe jest zachowanie wysokiej jakości i spójności danych nawet przy ogromnej liczbie stanowisk skanowania i bardzo dużych obiektach przemysłowych.

Rola osnowy geodezyjnej

W przypadku dużych zakładów przemysłowych – takich jak rafinerie, instalacje chemiczne, elektrownie czy kompleksy petrochemiczne – rekomendowane jest wykonanie pełnej osnowy geodezyjnej dla całego obiektu.

Zastosowanie tachimetrycznego pomiaru punktów kontrolnych oraz nawiązanie do osnowy:

• „osadza” chmurę punktów w globalnym układzie współrzędnych,
• zapobiega narastaniu błędów między kolejnymi skanami – eliminuje efekt dryftu,
• utrzymuje błąd położenia w granicach kilku milimetrów.

Ma to kluczowe znaczenie przy:

• montażu nowych urządzeń,
• prefabrykacji elementów,
• analizie kolizji,
• modernizacji istniejących instalacji.

Dodatkowo osnowa geodezyjna umożliwia realizację kampanii skanowania w różnych momentach czasu (remonty, modernizacje, monitoring odkształceń), przy zachowaniu wspólnego układu odniesienia. Pozwala to budować i aktualizować kompletną chmurę punktów „as-built” przez wiele lat.

Kontrola jakości i raportowanie

Gotowa chmura punktów poddawana jest wieloetapowej weryfikacji w oparciu o autorskie oprogramowanie 3Deling.

Przekrój przez zarejestrowaną chmurę punktów

Raport z procesu rejestracji zawiera m.in.:

• wartości błędu średniokwadratowego (RMS) dla poszczególnych połączeń skanów,
• odchyłki na punktach osnowy,
• wartości błędów translacji i rotacji dla połączeń między skanami.

Transparentność tych parametrów jest fundamentem wiarygodności danych.

Podsumowanie

Wysoka dokładność połączonej chmury punktów to nie tylko parametr techniczny. To realne bezpieczeństwo inwestycyjne oraz minimalizacja ryzyka kosztownych kolizji na etapie projektowania, prefabrykacji i montażu.

Precyzyjne dane „as-built” gwarantują, że:

• nowe instalacje będą idealnie dopasowane do stanu istniejącego,
• modernizacje przebiegną bez nieprzewidzianych kolizji,
• harmonogramy i budżety pozostaną pod kontrolą.

Dzięki osnowie geodezyjnej oraz własnym narzędziom rejestracyjnym 3Deling dane pozostają spójne i stabilne przez lata – nawet przy kolejnych cyklach skanowania i rozbudowie obiektu.

The post Dokładność połączonej chmury punktów – fundament rzetelnej inwentaryzacji 3D appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Czym jest skanowanie laserowe?

Skanery laserowe rejestrują miliony punktów, wykorzystując technologię pomiaru czasu przelotu wiązki (time-of-flight) lub przesunięcia fazowego (phase-shift), aby bardzo precyzyjnie mierzyć odległości. Zebrane dane przekształcane są następnie w gęstą i niezwykle dokładną chmurę punktów 3D.

Można powiedzieć, że skanowanie laserowe pozwala uchwycić „geometrię” obiektu z wyjątkową dokładnością. Więcej o chmurze punktów można przeczytać w artykule na naszym blogu: Co to jest chmura punktów i jakie ma zastosowania?

Czym jest fotogrametria?

Fotogrametria wykorzystuje zdjęcia wykonywane z wielu perspektyw – przy użyciu kamer ręcznych lub dronów. Setki, a nawet tysiące nachodzących na siebie fotografii 2D przekształcane są w trójwymiarową siatkę (mesh) modelu 3D.

To metoda, która przede wszystkim rejestruje „wygląd” obiektu, a następnie na tej podstawie odtwarza jego geometrię. Więcej na ten temat znajdziesz w artykule: Czym jest fotogrametria?

Kiedy skanowanie laserowe jest najlepszym wyborem?

Największą zaletą skanowania laserowego jest bardzo wysoka dokładność. Dane osiągają precyzję na poziomie milimetrów, co czyni tę metodę idealną do analiz konstrukcyjnych, wykrywania kolizji instalacji (MEP clash detection) czy wszelkich projektów wymagających perfekcyjnych pomiarów.

Skanery wykonują bezpośrednie pomiary, dzięki czemu są w dużej mierze odporne na błędy wynikające z oświetlenia, faktury powierzchni czy wzorów materiału. Co więcej, działają również w całkowitej ciemności – dlatego doskonale sprawdzają się w miejscach takich jak kopalnie czy tunele. Nasze realizacje z Kopalni Soli w Wieliczce oraz projekty skanowania tuneli w Szwecji stanowią przykład zastosowania tej technologii w wymagających warunkach.

Fotogrametria – kiedy warto ją wybrać?

Największą zaletą fotogrametrii jest niski koszt na starcie. Profesjonalny dron i wysokiej klasy aparat są zdecydowanie tańsze niż naziemny skaner laserowy. Gdy nie jest wymagana wysoka precyzja, zdjęcia mogą zostać wykonane nawet przy użyciu smartfona, a następnie przetworzone w model siatkowy 3D.

To, co fotogrametria traci na dokładności, nadrabia realizmem wizualnym. Doskonale odwzorowuje kolory, materiały, spękania i detale powierzchni. Dlatego świetnie sprawdza się przy ocenie stanu technicznego, analizach elewacji, dokumentacji architektonicznej oraz przy tworzeniu atrakcyjnych wizualnie materiałów dla klientów.

Dodatkowo zdjęcia wykonywane dronem pozwalają zebrać dane w miejscach, do których skaner laserowy nie zawsze ma dostęp.

Co wybrać: skanowanie laserowe czy fotogrametrię?

Warto odpowiedzieć sobie na kilka kluczowych pytań.

1. Jakiej dokładności wymaga projekt?

Jeśli potrzebna jest dokładność na poziomie milimetrów – najlepszym wyborem będzie skanowanie laserowe. Bezpośrednie pomiary zapewniają precyzyjne odwzorowanie geometrii, idealne do analiz konstrukcyjnych czy wykrywania kolizji.

Jeśli wystarczająca jest dokładność centymetrowa – fotogrametria będzie odpowiednim rozwiązaniem. Pozwala tworzyć bogate wizualnie modele siatkowe (mesh), idealne do raportów, wizualizacji i dokumentacji.

2. W jakim środowisku pracujesz?

Skanowanie laserowe najlepiej sprawdza się w złożonych przestrzeniach wewnętrznych, przy powierzchniach odbijających światło, szkle oraz w warunkach słabego oświetlenia. Jest znacznie mniej podatne na problemy wynikające z refleksów czy ciemności.

Fotogrametria z wykorzystaniem drona doskonale sprawdza się przy dużych, zewnętrznych obszarach – na przykład przy mapowaniu terenu czy rozległych inwestycjach. Z kolei fotogrametria ręczna jest idealna do rejestrowania detali z bliska, z wysokim poziomem realizmu.

3. Jaki jest budżet?

Przy większym budżecie skanowanie laserowe zapewnia bezkonkurencyjną precyzję, ale wymaga kosztownego sprzętu i doświadczonych operatorów.

Przy ograniczonym budżecie fotogrametria jest bardziej dostępna. Drony, aparaty fotograficzne, a nawet smartfony pozwalają uzyskać dobrej jakości dane 3D przy znacznie niższych kosztach.

Podejście hybrydowe – połączenie precyzji i realizmu

Do każdego projektu istnieje odpowiednie narzędzie. Kluczem jest wiedza i doświadczenie, które pozwalają dokonać właściwego wyboru. Przed podjęciem decyzji należy przeanalizować najważniejsze czynniki: wymaganą dokładność, budżet, wielkość plików oraz warunki na obiekcie.

Warto jednak pamiętać, że istnieje także trzecia opcja – podejście hybrydowe.

W 3Deling łączymy skanowanie laserowe z fotogrametrią lotniczą oraz naziemną, co pozwala uzyskać najlepsze rezultaty. Chmura punktów ze skanowania laserowego może być integrowana z siatką (mesh) utworzoną na podstawie fotogrametrii.

Takie rozwiązanie pozwala uzyskać bardzo wysoką dokładność tam, gdzie jest ona niezbędna, a jednocześnie zachować fotorealistyczne odwzorowanie powierzchni.

Wieloletnie doświadczenie w pracy z tymi technologiami pozwala nam doradzić, które rozwiązanie będzie najlepsze dla Twojego projektu.

The post Skanowanie laserowe vs fotogrametria – co wybrać? appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

W poprzednim artykule pokazaliśmy, dlaczego osnowa geodezyjna jest fundamentem cyfrowej kopii zakładu przemysłowego i warunkiem długofalowej spójności danych. To jednak dopiero pierwszy krok. Równie istotne jest to, w jaki sposób dane są zbierane w terenie.

W praktyce skanowania laserowego 3D wciąż często spotykamy się z podejściem, w którym kluczowe znaczenie przypisuje się parametrom dobrze wyglądającym w specyfikacjach technicznych: maksymalnemu zasięgowi skanera, bardzo wysokiej rozdzielczości czy deklarowanej dokładności pojedynczego pomiaru. Doświadczenie pokazuje jednak, że o realnej jakości danych decydują zupełnie inne czynniki.

Poniższy tekst opiera się na wieloletnich doświadczeniach zespołu 3Deling oraz obserwacjach Pawła Dudka, CEO 3Deling, zdobytych na przestrzeni niemal dwóch dekad pracy ze skanowaniem laserowym 3D – od pierwszych testów technologii po realizację dużych, złożonych projektów przemysłowych.

skanowanie laserowe 3d pomiary terenowe

Pierwsze doświadczenia ze skanowaniem 3D – krótka lekcja pokory

Pamiętam „testy” naszego pierwszego skanera – był rok 2007. Ustawiliśmy bardzo dużą rozdzielczość skanowania, bo przecież „musi być gęsto”, żeby dane były dobre i żeby nic nie umknęło. Lekkie zdziwienie, że skan potrwa dobre 30 minut, ale nic – czekamy na efekt.

Skan się kończy, zgrywamy dane. Potem „przemielenie” chmury i otwarcie w Pointools View (jeszcze wtedy nie Bentley Pointools). Trochę to trwało, ale w końcu jest – bardzo „ciężki” skan, dane widać jeszcze w bardzo dużej odległości. Widać nawet komin nieistniejącej już ciepłowni, oddalony o kilkaset metrów. Robiło wrażenie.

Sytuacja miała miejsce prawie 20 lat temu. Każdy z nas miał już wtedy pewne doświadczenie w skanowaniu laserowym 3D i wykonywaliśmy takie pomiary dość regularnie. Patrząc jednak z dzisiejszej perspektywy, widać wyraźnie, jak wiele jeszcze wtedy nam brakowało – szczególnie w kontekście dużych projektów.

Dziś nasi geodeci wykonują nawet kilka tysięcy skanów na jednym obiekcie, łączonych w jednym układzie współrzędnych, często w trudnych warunkach i pod presją czasu. A na końcu i tak liczy się jedno – żeby klient otrzymał możliwie najlepsze dane.

Dlaczego dziś skanujemy inaczej?

W praktyce podejście do skanowania wygląda dziś zupełnie inaczej. I nie dlatego, że chcemy skanować „szybko i byle jak”, zamknąć projekt i iść dalej. Wręcz przeciwnie.

Aby uzyskać jak najbardziej kompletną i użyteczną reprezentację geometryczną obiektu, kluczowa jest odpowiednia liczba skanów oraz ich rozmieszczenie, a nie maksymalna rozdzielczość czy zasięg skanera.

Rozdzielczość skanów – dlaczego „gęściej” nie zawsze znaczy „lepiej”

W praktyce bardzo gęste skany są po prostu „ciężkie”. Trudniej się z nimi pracuje – zarówno ze względu na ograniczenia oprogramowania, jak i możliwości sprzętowe.

Dlatego pojedyncze skany bardzo często są filtrowane, a ich rozdzielczość zmniejszana. W efekcie chmura punktów po tzw. unifikacji potrafi być nawet 5–6 razy „lżejsza”, a jednocześnie znacznie wygodniejsza w użyciu – bez realnej utraty informacji istotnej z punktu widzenia projektowania.

Zasięg skanera – parametr rzadko wykorzystywany w pełni

Większość skanerów, których używamy, ma zasięg znacznie przekraczający 100 metrów – jeden z nich nawet do 600 m. W praktyce jednak dane wykorzystywane są zwykle z dużo mniejszych odległości.

• dla wnętrz: zazwyczaj do ok. 30 m,

• na zewnątrz: do ok. 50 m.

Pełny zasięg skanera wykorzystuje się rzadko – głównie przy bardzo wysokich obiektach, do których nie ma bezpiecznego dostępu.

Kompletność reprezentacji geometrycznej – parametr kluczowy

To najważniejszy parametr jakości danych – i jednocześnie taki, którego w 100% praktycznie nigdy nie da się osiągnąć. Zawsze pojawiają się tzw. „cienie” lub martwe pola, czyli miejsca bez danych.

Można je jednak znacząco ograniczyć, wykonując dużą liczbę skanów z różnych pozycji, wysokości i odległości. Z perspektywy czasu można więc jednoznacznie stwierdzić, że to właśnie liczba skanów jest kluczowym czynnikiem wpływającym na jakość końcowej reprezentacji geometrycznej obiektu.

Liczba skanów a realna praca projektowa

Często pomagamy klientom przygotowującym się do digitalizacji zakładów w tworzeniu specyfikacji przetargowych. Widzimy wtedy, że mniej doświadczeni inwestorzy skupiają się głównie na parametrach, które najlepiej „wyglądają na papierze”:

• zasięg (im dalej, tym lepiej),

• rozdzielczość (im gęściej, tym lepiej),

• dokładność (najlepiej 1 mm).

Rozumiemy to – sami kiedyś myśleliśmy podobnie. Dlatego staramy się te oczekiwania „odczarować” i zwrócić uwagę na to, co naprawdę ma znaczenie. A tym parametrem jest liczba skanów.

Tam, gdzie obiekt jest dobrze pokryty skanami, a geometria pomiaru sensownie zaplanowana, późniejsze modelowanie przebiega sprawnie. Dane są czytelne, nie ma „dziur”, elementy da się jednoznacznie zinterpretować, a model powstaje szybko – bez domysłów.

Przy projektach realizowanych zdalnie, np. na Bliskim Wschodzie, słabe pokrycie skanami bardzo szybko staje się poważnym problemem. Gdy danych jest mało, modelowanie i projektowanie zaczyna być zgadywaniem: brakuje informacji, pojawiają się nieciągłości, nie wiadomo dokładnie „co jest czym”.

Braki w danych = realne koszty

Gdy dane są niekompletne, pojawiają się problemy:

• konieczność powrotu na obiekt i wykonywanie dodatkowych skanów,

• wysyłanie kogoś na miejsce, by wykonywał zdjęcia „z ręki”,

• akceptowanie uproszczeń i niepewności w modelu.

Każda z tych opcji oznacza dodatkowy czas, koszty i ryzyko błędów.

Dlatego w praktyce zamiast niewielkiej liczby bardzo gęstych skanów, stawiamy na dużą liczbę skanów o nieco niższej rozdzielczości, ale z dobrym pokryciem obiektu. Dzięki temu:

• mamy kompletne dane geometryczne,

• minimalizujemy „martwe pola”,

• zapewniamy dobre warunki do modelowania i projektowania,

• oszczędzamy czas na interpretacji danych – projektanci nie muszą dedukować, co gdzie się znajduje, bo wszystko jest jednoznaczne już na etapie chmury punktów.

Unified cloud i praca na danych

Z pojedynczych skanów tworzona jest jedna połączona chmura punktów (tzw. Unified), zwykle dodatkowo przefiltrowana (np. do 5 mm). To na niej wykonywane jest modelowanie 3D i dalsze prace projektowe.

Jednocześnie zachowane są wszystkie pojedyncze skany wraz z kolorami i panoramami, do których można wrócić w każdej chwili – np. przez WebPano. To ogromna przewaga przy bardziej złożonych instalacjach, gdzie dostęp do detali i kontekstu przestrzennego ma kluczowe znaczenie.

Na co zwrócić uwagę w zapytaniu ofertowym?

Przy wyborze wykonawcy skanowania 3D warto patrzeć szerzej niż tylko na parametry sprzętowe.

Nie tylko na:

• rozdzielczość,

• zasięg,

• deklarowaną przez producenta dokładność skanera.

Ale przede wszystkim na:

• szacowaną liczbę skanów dla danego obiektu.

To jeden z najlepszych wskaźników realnej jakości danych, jakie finalnie otrzymasz. Większa liczba dobrze zaplanowanych skanów oznacza mniej niepewności, szybsze projektowanie i realne oszczędności czasu i pieniędzy w całym procesie inwestycyjnym.

Podsumowanie

Rozdzielczość i zasięg skanera są ważne, ale nie decydują o sukcesie projektu.
To liczba skanów i ich rozmieszczenie mają największy wpływ na jakość końcowych danych i ich praktyczną użyteczność.

Innymi istotnymi elementami jakości danych są m.in. dokładność połączonej chmury punktów oraz poprawnie dobrany układ współrzędnych – do tych zagadnień wrócimy w kolejnych artykułach serii.

Budujesz cyfrową kopię zakładu przemysłowego?

W 3Deling wspieramy klientów w planowaniu i realizacji digitalizacji zakładów – od osnowy geodezyjnej, przez skanowanie laserowe 3D, po prace projektowe i modelowanie.

Skontaktuj się z nami, aby porozmawiać o kolejnych krokach.

The post Jakość danych w skanowaniu 3D: dlaczego liczba skanów ma większe znaczenie niż rozdzielczość appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Aby jednak cyfrowa kopia zakładu była wiarygodna, spójna i użyteczna przez lata, konieczny jest element, który bardzo często bywa niedoceniany na etapie planowania – osnowa geodezyjna.

digitalizacja zakladu osnowa geodezyjna skanowanie 3d

Czym jest osnowa w kontekście digitalizacji zakładu?

Osnowa geodezyjna to zbiór stabilnych punktów odniesienia, których położenie zostało jednoznacznie określone w przyjętym układzie współrzędnych, wraz z informacją o dokładności ich wyznaczenia. W praktyce stanowi ona fizyczną podstawę, do której odnoszone są wszystkie pomiary wykonywane w zakładzie.

W kontekście digitalizacji oznacza to, że osnowa:

• nadaje geometrię i skalę całej cyfrowej dokumentacji,

• pozwala łączyć dane z różnych kampanii skanowania,

• umożliwia integrację chmur punktów, modeli 3D i rysunków technicznych.

Bez poprawnie zaprojektowanej osnowy nawet najlepszej jakości skaning laserowy 3D traci swój potencjał.

Dlaczego osnowa jest kluczowa przy skanowaniu laserowym 3D?

Skaning laserowy 3D generuje ogromne ilości danych w postaci chmur punktów. Aby dane te mogły być:

• łączone w jedną spójną całość,

• porównywane w czasie,

• wykorzystywane w projektach modernizacji i rozbudowy,

muszą odnosić się do jednego, wspólnego układu współrzędnych.

Ten sam układ odniesienia może być następnie wykorzystany nie tylko do inwentaryzacji, ale również do wytyczenia obiektów projektowanych w terenie. Oznacza to, że projekt, inwentaryzacja i realizacja odnoszą się do tej samej osnowy geodezyjnej, co eliminuje ryzyko „rozjazdu” pomiędzy stanem istniejącym, dokumentacją projektową a faktycznym pozycjonowaniem obiektów na budowie.

W praktyce pozwala to ograniczyć błędy interpretacyjne, niejednoznaczności w pozycjonowaniu projektów oraz sytuacje, w których odpowiedzialność za niezgodności rozmywa się pomiędzy zespołem wykonującym inwentaryzację, projektantem i wykonawcą robót w terenie.

Osnowa geodezyjna pełni, zatem rolę „szkieletu” cyfrowej kopii zakładu. To dzięki niej:

• kolejne etapy digitalizacji mogą być realizowane stopniowo,

• dane z różnych lat pozostają kompatybilne,

• zmiany w obiekcie są mierzalne i jednoznaczne.

Ma to szczególne znaczenie w zakładach przemysłowych, gdzie digitalizacja jest procesem długoterminowym, a nie jednorazowym projektem.

Osnowa lokalna – rozwiązanie dopasowane do cyfrowej kopii zakładu

W projektach digitalizacji zakładów przemysłowych najczęściej stosuje się lokalną osnowę geodezyjną, często powiązaną z układem państwowym, ale zoptymalizowaną pod potrzeby konkretnego obiektu.

Takie podejście daje wymierne korzyści:

• oprogramowanie do pracy z chmurami punktów i modelami 3D działa najstabilniej, gdy obiekty opisane są za pomocą niskich, dodatnich współrzędnych – czyli niewielkich wartości liczbowych liczonych w metrach od lokalnego początku układu,

• układ współrzędnych można ustawić ortogonalnie do osi budynków i instalacji,

• dane są bardziej czytelne dla projektantów, technologów i zespołów utrzymania ruchu.

Dobrze zaprojektowana osnowa sprawia, że cyfrowa dokumentacja jest intuicyjna w użyciu i łatwa w dalszym rozwijaniu.

Stabilność danych dziś i w przyszłości

Jednym z głównych celów digitalizacji zakładu jest utrzymanie i porządkowanie wiedzy technicznej, szczególnie w obliczu rotacji personelu i zmian organizacyjnych.

Osnowa geodezyjna:

• zapewnia spójność danych historycznych i aktualnych,

• umożliwia porównywanie stanu obiektu w różnych momentach czasu,

• stanowi punkt odniesienia dla przyszłych modernizacji, rozbudów i analiz.

Dzięki temu cyfrowa kopia zakładu nie jest statycznym archiwum, lecz aktywnym narzędziem wspierającym codzienne decyzje techniczne.

Osnowa jako podstawa integracji z dokumentacją techniczną

Pełna wartość cyfrowej kopii zakładu ujawnia się wtedy, gdy dane 3D są połączone z:

• dokumentacją CAD i CAE,

• schematami technologicznymi P&ID,

• informacjami eksploatacyjnymi.

Osnowa geodezyjna umożliwia taką integrację, ponieważ wszystkie elementy odnoszą się do jednego, spójnego układu odniesienia. Przekłada się to na:

• szybsze przygotowanie projektów modernizacyjnych,

• lepszą komunikację z firmami projektowymi,

• ograniczenie ryzyka błędów wykonawczych w terenie.

Podsumowanie: dlaczego digitalizację warto zacząć od osnowy?

Osnowa geodezyjna nie jest dodatkiem do digitalizacji zakładu – jest jej fundamentem. To od niej zależy, czy:

• dane z różnych okresów będą ze sobą kompatybilne,

• chmury punktów staną się realnym wsparciem projektowym,

• cyfrowa kopia zakładu będzie użyteczna przez wiele lat.

Planując skanowanie laserowe 3D i budowę wirtualnej kopii zakładu przemysłowego, warto zacząć od pytania:
czy mamy solidną podstawę odniesienia dla wszystkich danych?

Osnowa geodezyjna to jeden z kluczowych elementów jakości danych w procesie digitalizacji zakładu, ale nie jedyny. W kolejnych artykułach pokażemy, jak na praktyczną użyteczność chmur punktów i modeli 3D wpływają m.in. liczba i rozmieszczenie skanów, dokładność połączonej chmury punktów oraz sposób planowania całego procesu pomiarowego.

Chcesz sprawdzić, czy Twój zakład jest gotowy na digitalizację?

Jeśli planujesz skaning laserowy 3D, modernizację instalacji lub budowę cyfrowej kopii zakładu przemysłowego, osnowa geodezyjna jest pierwszym krokiem, który warto zaplanować świadomie.

W 3Deling wspieramy klientów w kompleksowej digitalizacji zakładów – od:

• koncepcji i założenia osnowy geodezyjnej,

• przez skaning laserowy 3D,

• aż po integrację danych z dokumentacją techniczną i środowiskami CAD/BIM.

Skontaktuj się z nami, aby porozmawiać o stanie Twojej dokumentacji i możliwościach rozwoju cyfrowej kopii zakładu w długiej perspektywie.

The post Osnowa geodezyjna – fundament cyfrowej kopii zakładu przemysłowego appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Chmura punktów w kolorach RGB wygenerowana z fotogrametrii. Studnia św. Jana z Dukli – Lwów

Dla architektów i projektantów pracujących przy modernizacjach, procedurach administracyjno-planistycznych oraz projektach wykonawczych kluczowe znaczenie mają rzetelne dane o stanie istniejącym. Fotogrametria stała się skuteczną i wydajną metodą pozyskiwania takiej dokumentacji. Czym dokładnie jest i jakie korzyści może przynieść Twojemu projektowi?

W najprostszym ujęciu fotogrametria to nauka wykonywania pomiarów na podstawie fotografii. Pozwala ona na tworzenie precyzyjnych modeli siatkowych 3D budynków, obiektów i terenów poprzez przetwarzanie setek, a często tysięcy, zachodzących na siebie zdjęć 2D. Dzięki zastosowaniu triangulacji zdjęć wykonanych z różnych pozycji, specjalistyczne oprogramowanie wyznacza dokładne współrzędne 3D, tworząc cyfrowy odpowiednik rzeczywistego obiektu.

Metody fotogrametrii: lotnicza i naziemna

Wybór metody zależy od zakresu i charakteru projektu.

Fotogrametria lotnicza (dronowa)

Bezzałogowe statki powietrzne umożliwiają pozyskanie danych z perspektywy niedostępnej z poziomu gruntu. Metoda ta doskonale sprawdza się przy:

• uzupełnianiu pomiarów naziemnych na dużych terenach,

• inwentaryzacji trudno dostępnych elementów, takich jak dachy, elewacje czy obiekty niebezpieczne,

• tworzeniu rozległych modeli terenu 3D.

W 3Deling łączymy fotogrametrię lotniczą z naziemnym skanowaniem laserowym. Takie podejście hybrydowe zapewnia pełne pokrycie obiektu oraz zwiększa dokładność końcowych modeli 3D i rysunków 2D, dostarczając kompletny zestaw danych dla inwestycji.

Model cad zintegrowany z modelem siatkowym fotogrametria – cukrownia

Fotogrametria naziemna

Wykorzystuje aparaty ręczne lub statywowe do rejestracji detali z poziomu terenu. Jest idealna do:

• tworzenia fotorealistycznych modeli siatkowych 3D wnętrz, detali architektonicznych i elementów zabytkowych,

• generowania ortofotografii elewacji i ścian wewnętrznych o wysokiej rozdzielczości,

• dokumentowania złożonych form architektonicznych na potrzeby modernizacji i projektów wykonawczych.

Chmura punktów w kolorach RGB – kaplica Boimów we Lwowie

Zrzut ekranu z Reality Capture ze zwizualizowanymi pozycjami kamery

Od zdjęć do dokładnych danych 3D – proces przetwarzania

Wykonanie zdjęć to dopiero pierwszy etap. Surowe materiały są przetwarzane w specjalistycznym oprogramowaniu, które analizuje wspólne punkty na zachodzących na siebie fotografiach, oblicza pozycje kamer i buduje gęstą chmurę punktów oraz model siatkowy. Każda pozycja kamery jest wizualizowana w postaci białej kropki.

W projektach wymagających wysokiej precyzji i odniesienia do rzeczywistego układu współrzędnych — niezbędnego w inwentaryzacjach architektonicznych i dokumentacji planistycznej — wykorzystujemy tachimetr do pomiaru punktów kontrolnych na obiekcie. Punkty te są następnie importowane do oprogramowania fotogrametrycznego w celu georeferencji modelu i przeprowadzenia tzw. bundle adjustment, co pozwala „zakotwiczyć” dane 3D w państwowym układzie współrzędnych. Bez tego etapu model nie posiadałby poprawnej skali ani rzeczywistego położenia.

Kluczowe produkty: model siatkowy 3D i ortofotografie

Model siatkowy 3D

Model może zostać wyeksportowany do standardowych formatów (.obj, .glb, .stl) i bezpośrednio zaimportowany do wykorzystywanego oprogramowania:

• CAD i Revit: jako podkład do opracowania dokładnych rysunków 2D lub modeli 3D

• Analiza i wizualizacja: do prezentacji dla inwestora, analiz nasłonecznienia oraz identyfikacji uszkodzeń i nieprawidłowości

• Ten sam model siatkowy można również wgrać do WebPano, gdzie możliwe jest jego przeglądanie online, analiza geometrii oraz łatwe udostępnianie zespołom projektowym i klientom.

Model siatkowy bez tekstury z cieniowaniem – dach studni św. Jana z Dukli – Lwów

Ortofotografie – mierzalna fotografia

Ortofotografia to obraz, w którym usunięto zniekształcenia perspektywy i obiektywu, zachowując jednolitą skalę — podobnie jak na mapie.

• Dla architektów i planistów: umożliwiają tworzenie fotorealistycznych, skalibrowanych elewacji do opisów, analiz i dokumentacji planistycznej

• Dla geodetów i inwentaryzatorów: pozwalają na wykonywanie dokładnych pomiarów długości, powierzchni i detali bezpośrednio na obrazie

Ortofoto elewacji kościoła św. Jacka w Bytomiu

Usprawnienie procesu inwentaryzacji i projektowania

W 3Deling traktujemy fotogrametrię nie jako samodzielną usługę, lecz jako integralny element kompleksowego procesu pomiarowego. W połączeniu ze skanowaniem laserowym zapewnia ona unikalne połączenie realizmu, dokładności geometrycznej i efektywności pracy.

Niezależnie od tego, czy potrzebujesz szczegółowej dokumentacji zabytkowego obiektu, precyzyjnych danych do postępowania administracyno-planistycznego, czy efektywnego modelu pod koncepcję projektową — fotogrametria stanowi skuteczne i nowoczesne rozwiązanie.

Chcesz dowiedzieć się, jak fotogrametria może wesprzeć Twój kolejny projekt? Skontaktuj się z 3Deling, aby przedstawić swoje potrzeby.

The post Czym jest fotogrametria? Przewodnik dla architektów, geodetów i projektantów appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.

Filar 1: Autonomiczne Utrzymanie Ruchu

• Wsparcie dla Operatorów

  WebPano Visual Plant przekazuje operatorom jasne, wizualne instrukcje. Zamiast polegać na papierowych instrukcjach, mogą oni wirtualnie “przejść” przez instalację, zidentyfikować komponenty i zobaczyć, jak mają przeprowadzić podstawowe kontrole i czyszczenie. To zwiększa ich kompetencje i zaangażowanie w utrzymanie sprzętu.

• Wizualizacja Standardów

  Zespoły mogą łatwo tworzyć i udostępniać standardy czyszczenia i inspekcji. W WebPano, nałożone na model 3D punkty informacyjne (Notes) mogą zawierać instrukcje, checklisty i zdjęcia, co zapewnia, że każdy operator postępuje zgodnie z tą samą procedurą, zwiększając jakość autonomicznego UR.

Zdjęcie 1 – Podłączona instrukcja video do urządzenia w usłudze Webpano Visual Plant

Filar 2: Planowane Utrzymanie Ruchu (Planned Maintenance)

• Wirtualna inwentaryzacja i inwentaryzacja zasobów

  Zespoły UR mogą wirtualnie przeglądać całą instalację, lokalizować zasoby i identyfikować elementy wymagające konserwacji. Funkcja inwentaryzacji pozwala na łatwe tagowanie i kategoryzowanie komponentów, co ułatwia zarządzanie nimi w systemach CMMS (Computerized Maintenance Management System).

Zdjęcie 2 – lokalizacja zasobów na zakładzie poprzez filtrowanie po tagach i nazwie zinwentaryzowanych urządzeń w usłudze Webpano Visual Plant

• Centrum danych o elementach

  W WebPano, każdy element instalacji, np. silnik, zawór czy pompa może być powiązany z bazą danych lub istniejącymi systemami CMMS/ERP za pośrednictwem API (Application Programming Interface), czyli elementu, który pozwala WebPano Visual Plant pełnić rolę Cyfrowego Bliźniaka integrującego dane. Tworzy się przez to wirtualne centrum danych, gdzie z poziomu modelu 3D dostępne są: historia awarii, instrukcje obsługi, dane techniczne i historia konserwacji pochodzące z różnych źródeł. To pozwala na szybkie podejmowanie decyzji o naprawie lub wymianie.

Zdjęcie 3 – lokalizacja urządzenia na zakładzie poprzez filtrowanie po tagach i nazwie zinwentaryzowanych urządzeń w usłudze Webpano Visual Plant

• Optymalizacja tras i czasu pracy

  Wykorzystując dokładną, cyfrową kopię instalacji, planiści UR mogą zoptymalizować trasy inspekcji i konserwacji, minimalizując stracony czas. Utrzymanie ruchu staje się bardziej predykcyjne, a rzadziej reaktywne.

Filar 3: Utrzymanie Jakości (Quality Maintenance)

• Lokalizacja usterek

  Jeśli proces produkcyjny napotka problem z jakością, zespoły UR mogą szybko przeanalizować powiązany sprzęt w wirtualnej przestrzeni. Wykorzystując API, dane z zewnętrznych systemów, np. monitoringu IoT, mogą być przekazywane do WebPano Visual Plant. Dzięki temu można wizualizować w przestrzeni parametry pracy, np. temperaturę, ciśnienie czy drgania dokładnie w miejscu geolokalizacji danego czujnika. Bywa, że awarie zaczynają korelować z jednym obszarem, a to najlepiej zaobserwować na bliźniaku cyfrowym z rozmieszczonymi punktami z czujników.

Zdjęcie 4 – wskazanie miejsca urządzenia z potencjalną usterką do sprawdzenia w usłudze Webpano Visual Plant. Informacja skierowana tagiem do odpowiednich służb.

• Wirtualne inspekcje

  Zamiast opierać się wyłącznie na danych tabelarycznych, inżynierowie mogą zdalnie przeprowadzać wirtualne inspekcje, obserwując wartości z czujników bezpośrednio na cyfrowym widoku zakładu, w kontekście ich rzeczywistej geolokalizacji. Otwarte API WebPano umożliwia integrację z różnymi zewnętrznymi systemami monitorującymi, dzięki czemu platforma pełni rolę jednolitego interfejsu do przestrzennej wizualizacji danych. Takie podejście znacząco zwiększa efektywność zarządzania TPM.

  Przykładowo, za pośrednictwem API dane z systemów monitorujących stopień korozji rurociągów mogą być przesyłane do WebPano Visual Plant w celu wskazania obszarów, w których zmiany postępują najszybciej. Zewnętrzny system typu Corrosion Monitoring aktualizuje m.in. informacje o grubości ścianek rur, umożliwiając precyzyjny nadzór nad stanem infrastruktury. Interfejs graficzny WebPano pozwala natomiast jednoznacznie wskazać konkretne miejsce wymagające prewencyjnej interwencji, ułatwiając przekazanie informacji odpowiednim służbom jeszcze przed wystąpieniem problemu.

Zdjęcie 5 – wskazanie miejsca objętego korozją z dokładną lokalizacją na mapie poglądowej dla odpowiednich służb.

• Wizualizacja stanu urządzeń i rurociągów

  Dzięki otwartemu API dane o stanie urządzeń i rurociągów, pochodzące z zewnętrznych systemów monitorujących (np. CML, IoT), są przesyłane i wizualizowane bezpośrednio na widoku 3D instalacji. Zespoły Utrzymania Ruchu mogą używać map ciepła (heatmap) lub kolorów (np. zielony dla stanu zdrowego, żółty dla ostrzeżenia, czerwony dla krytycznego) do szybkiej, przestrzennej identyfikacji problemów.

WebPano może wizualizować m.in.:

• Stan Techniczny (CML)

  Wyświetlanie lokalizacji i stopnia zaawansowania zmian, np. korozji, co pozwala na prewencyjną reakcję, zanim dojdzie do awarii.

• Straty Energetyczne

  Wizualizowanie miejsc, w których występuje największa strata energii (np. uszkodzona izolacja), poprzez mapy ciepła, bazując na danych z czujników lub inspekcji

• Trasowanie

  Webpano pozwala na oznaczenie rurociągów na chmurze punktów i panoramie, które mają być modelowane pod kątem ich wymiany lub przeróbki.

Zdjęcie 6 – trasowanie orurowania na chmurze punktów poprzez opisy CML pod kątem późniejszego modelowania 3D.

• Predykcyjne utrzymanie ruchu oparte na danych CML

  Zespoły UR nie czekają na awarię. Analizując trendy w utracie grubości ścianek, postępowania wibracji na elementach ruchomych lub danych z innych czujników zlokalizowanych na instalacji, mogą zaplanować prewencyjne wymiany lub naprawy, minimalizując ryzyko wycieków, awarii i kosztownych przestojów. Webpano Visual Plant po odpowiedniej konfiguracji pozwala lokalizować przestrzennie i wizualizować obszary, gdzie niepożądane sytuacje zdarzają się najczęściej.

• Integracja z systemami zarządzania zasobami

  Dane z WebPano Visual Plant mogą być eksportowane do istniejących systemów CMMS lub ERP, wykorzystując API.

Podsumowanie

Podejście TPM może poprzez zastosowanie WebPano Visual Plant zyskać  coś więcej niż tylko wizualizację, a mianowicie może być jednym z głównych narzędzi służącym zespołom UR podczas podejmowania decyzji. Zyskują one kompleksowe narzędzie do wizualizacji zasobów, planowania konserwacji i lokalizowania usterek. Integracja z systemami CMMS, historycznymi danymi, a także danymi z czujników pozwala na realizację zaawansowanych strategii, takich jak Condition-Based Maintenance, minimalizując koszty i zwiększając dostępność sprzętu. Dzięki możliwościom API i integracji z systemami monitorującymi, takimi jak CML, WebPano staje się kluczowym narzędziem w prewencji, wizualizując dane w kontekście przestrzennym i znacząco podnosząc bezpieczeństwo i niezawodność instalacji.

The post Wykorzystanie WebPano Visual Plant w Total Productive Maintenance (TPM) appeared first on 3Deling - Eksperci w skanowaniu laserowym 3D i przetwarzaniu chmury punktów.
